Emerson dixell UNIVERSAL-R4 Installations- Und Bedienungsanleitung
Verwandte Anleitungen für Emerson dixell UNIVERSAL-R4
Inhaltszusammenfassung für Emerson dixell UNIVERSAL-R4

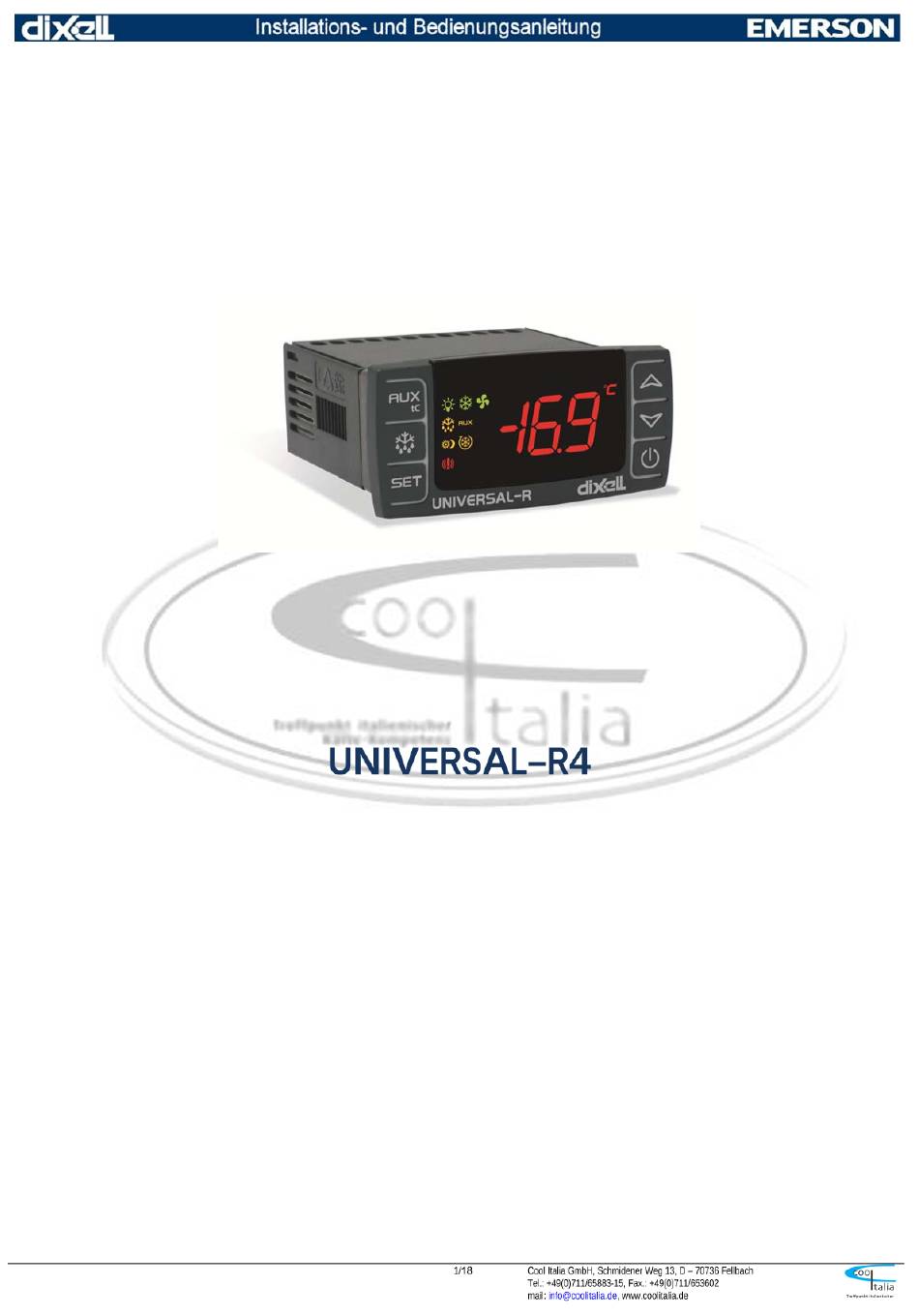

- Seite 1 Installations- und Bedienungsanleitung EMERSON UNIVERSAL-R UNIVERSAL-R4 1/18 cool ItaliaGmbH, s chmidener w eg 13,D - 70736Felibach Tel.: +490711/65883-15, Fax.: •490711/653602 talia mail: into@coolitalia.de, vmw.C001italia.de...
-
Seite 2: Neue Funktionen
Installations- und Bedienungsanleitung EMERSON NEUE FUNKTIONEN NEUEN UNIVERSAL-R4 Zweifache Spannungsversorgung 12 VACIDC und 230 VAC Niederspannung (12V AC/DC) und Netzspannung (230Vac) wählbar an den Anschlussklemmen Schnelle einfache Inbetriebnahme Direkte Anwahl der verschiedenen Funktionen über Tastendruck Neue Front im CX Design Display mit verschiedenen Icons wie Statusmeldungen und Alarm. - Seite 3 Installations- und Bedienungsanleitung EMERSON VOR DEM ANSCHLUSS Der Universal-R4 ist für den Fronttafeleinbau v orgesehen. E s ist ein Ausschnittvon 29 x 71 mmnotwendig, i n der der Regler eingesetzt und anschließend mit der mitgelieferten Befestigungsklammerfixiert wird. Der Einbau der Regler an feuchtigkeits-Oder schmutzanfälligen Orten sollte vermiedenwerden, ebenso der Einbau an nahe liegenden...
- Seite 4 Installations- und Bedienungsanleitung EMERSON SCHNELL.INBETRIEBNAHME Installierendes Universal•R4,anschliessender Fühler und derrichtigen Spannungsversorgung. Auswahl desrichtigen Schritt Funktionsprogramms. S iehe auch Tabelle 1: Parameter el 5: Auswahl der Anschlussfunktionen Geräteinschalten b zw.Spannungsversorgung aktivieren Schritt2 Innerhalb einer Minute Schritt 3 bis 5 durchführen Drücken der downTastefür 3 sek.DasRegelgerät suchtautomatisch n ach den angeschlossenenFühlern.Danacherscheintder ParametertPd im...
- Seite 5 Installations- und Bedienungsanleitung EMERSON Schaltbilder Tabelle 2: Schaltbilder ParametertC = 1, 2 Parameter tc = 3 On I Off Thermostat bzw. Abtauregler bei Verdichter Stop Abtauregler Zeitgesteuert (Parameter für Abtaufunktion) Hot Key Hot Key Sg»,' Lie* LIGHT 1 LIGHT N.C Lie...
-
Seite 6: Parameterliste
Installations- und Bedienungsanleitung EMERSON PARAMETERLISTE UND WERKSEINSTELLUNGEN WICHTIG: Bitte zuerst den Parameter •tC" einstellen. Es werden nur die Parameterangezeigt, die in der jeweiligen „tC" Einstellung hinterlegtSind.Nachder Einstellungdes parameter-tc- könnenalle weiterenparameter gem. u.g. Liste eingestelltwerden. WARNUNG!! Bitten ach der Beendigung der Parametereinstellungen den Regler kurz stromlos schalten. Die Einstellungen werden gespeichert und das Gerät ist Betriebsbereit. - Seite 7 Installations- und Bedienungsanleitung EMERSON Beschreibung Kürzel Einstellbereich Wrkseinstellungen "tC" 1• 7 Abtauverzögerung nach Freigabe 0 bis 255 min I¯IOIF Abtauzeit Obis 255 min .55 bis SOOC: 8.00C 8.00C 8.00C 8.00C Abtauendtemperatur .67 bis 1220F 460F 46 OF 460F 46 OF 46 OF Abtauzeit bei 2.
- Seite 8 Installations- und Bedienungsanleitung EMERSON Beschreibung Kürzel Einstellbereich Wrkseinstellungen "tC" 1• 7 O= Start Abtauung 1 = Türkontakt 2 = AuxAusgang Konfiguration Digitaler Eingang 3 = Energiesparfunktion Fern ONOFF 5 A"gemeinerAlarm Emsthafier Alarm Schlesser Polarität Digitaler Eingang 1 = Oeffner Start defrost 1 = Door switch 2 ;...
- Seite 9 Installations- und Bedienungsanleitung EMERSON Table 4: Parameterbeschreibun Parameter Beschreibung Type I Anwendung: FolgendeAnwendungerv'Enstellungen könnenvorgenommen werden 1 = or-doff Thermostat kühlen —1 Relais und 1 Fühler 2 = Thermostat kühlen mit Abtaufunktion - 1 Relais und 1 Fühler 3 = Thermostat m itZeit/ZeitAbtauung- 2 Relais und 1 Fühler 4 : Thermostat m it Zeit/Temperaturabtauung —2 Relaisund 2 Fühler...
- Seite 10 Installations- und Bedienungsanleitung EMERSON Dauerdes Schockgefrierens: (0.0+24.0h•, Autosung 10min).Zeitvorgabefur denVerdichterdauerlauf, welcherüber FronttastegestartetWird.Beispielsæisebei frischerBestückung derKühlzellemitWare,welcheschnellruntergekühlt werden muss. CCC, Sollwert für Schockgefrieren: (-50+1500C) wahrenddes Schockgefrierens f ur die DauerCCtist CCS derSollvært f ur die Verd1chter-Regelung Abtau.VerzOgerungnach dem Schockgefrieren: (0+23h50min)nachdemSchockgefrieren darfnicht sofortabgetaut werden.Die Verzögerungszeit wild mitdAF vorgegeben.
- Seite 11 Installations- und Bedienungsanleitung EMERSON jcnd Gebläse•Verzögerungnach einer Abtauung: (0+25SrWn) verzögertesZuschaltendes GeblasenacheinerAbtauung. UnterBerücksichtigung desParametersFnC. Aktivierung der Gebläse,auch wenn der Verdichter ausgeschaltet ist WenndieGebläse-Regelart F nC: C_n OderC-Y vorgegeben wurde,låuftdas Gebläsenormalerweise nurdann,wenn auchder Verdichterläuft.DienachstehendeFunktion hat nichtsmitder Abtauungzu tun.Wenn nunwåhrendder RegelphasederVerdichternicht läuft,kanndas Gebläsemittels Parameter Fon und FOFzumzyklischenEin-undAusschaltenwerdendieserPhasegezv,ungen werden.Damiteine...
- Seite 12 Installations- und Bedienungsanleitung EMERSON Funktionsweise Digitaler Eingang: O Abtaustart; 1 Türkontaktschalter (SieneParameter OdC); 2 : Aktiuerungdes AUXAusgangs: 3 = Energiesparmodus s tarten(ParameterHESmusseingestelltwerden); 4 = Standby, 5 = ExtemerAlarm(Regelungarbeitetnormal); 6 = ExtemerAlarm(Regelungstoppt). Polarität des digitalen Eingangs (potential•frei): 1: gilt als aktiviert,wenn der Kontaktgeoffnet'"rd. O: gilt als aktiviert,...
- Seite 13 Installations- und Bedienungsanleitung EMERSON Temperatur•AlarmVerzögerung bzgl. AL2 und AIJ2:•(0+255min) EinTemperatur•Alarm, VorgabemitAL2 und AU2, Wirderstaktiv,wenn die TemperaturAlarm-Bedingungen mindestensfürdie DauerAd2 erfülltwurden. Auschluss von Temperatur•Alarmennach Inbetriebnahme•(vonOminbis 23.5h.Autosung 10min)Nach Inbetriebnahme werdenTemperatur•Alarme f ür die DauerdA2 ignoriert. Verdichter abschalten, bei Verflüssiger-Tieftemperatur-Alarm: O= the compressor keepson workingif a low temperature alarmat the condenseris active;...
-
Seite 14: Einzelne Tastenfunktionen
Installations- und Bedienungsanleitung EMERSON Tasten und deren Funktionen EINZELNE TASTENFUNKTIONEN Taste FUNKTION Type/Anwendung Durchdrückenvon2 sek. GelangenSie in dasMenutC. AUXAusgang aktivieren (Abtauung) E ine Abtauung einleiten. ZumAnzeigen Oder Ändern desSollwerts. Während derProgrammierphase einenParameter anwählen Oder eineVorgabe bestätgen. (AUF): KleinstegespelcherteTemperaturanzeigenlassen. Währendder Programmierphase scrollen in der ParameterlisteOdererhöhenvon Werten. - Seite 15 Installations- und Bedienungsanleitung EMERSON ANDERE FUNKTIONEN DES UNIVERSAL-R4 LEDAnzeigen im Display desRegelgeråtes ICON FUNKTION Beschreibung leuchtet Lichtkontakt(Ausgang)aktiv. leuchtet Kühlung(Verdichter) aktiv blinkt Verdichterschutz aktiv leuchtet Geblase aktiv blinkt Verzögerungszeit G ebläseaktiv(Fnd > 0) leuchtet Abtauungaktiv Abtroptzeit (Fdt> 0)Oder S tartverzögerung aktiv (dSd> 0).
-
Seite 16: Neutralzonenregelung
Installations- und Bedienungsanleitung EMERSON SPEZIAL 12.1 NEUTRALZONENREGELUNG (KÜHLEN & HEIZEN) Mit Parameter (OAC = I), WirddasVerdichter Relaisals Kühlrelais unddasHilfsrelais z um Heizrelais konfiguriert. Parameter HYgibtdie Hystereseder Regelungan. ALARME MCIdun Meldemodus Ursache blinkt Pehler Prozessor Alarm Au aktiviert, alle anderen A unverändert... -
Seite 17: Elektrische Anschlüsse
Installations- und Bedienungsanleitung EMERSON ELEKTRISCHE ANSCHLÜSSE Schraubklemmen für Draht.Durchmesser vonmaximal 2,5mm2.BevordieSpannungsversorgung angeschlossen wird,überprüfen S ie bitte,0b die Hilfsenergiedie für das Gerätvorgesehenenentspricht.Die Kabelvon Eingängenmüssengetrenntvon spannungsführenden Leitungenverlegtwerden. Bitte belastenSie die Relaisnicht mit höherer Leistungenals vorgegeben.Ansonstenschalten Sie bitte Schütze nach. FÜHLER DieFühIer.Spitze solitebei Montage jeweils nachobenzeigen, u mdasAnsammeln v onFlüssigkeiten O der Kondenswasser zuverhindern. -
Seite 18: Fehlermeldungen
Installations- und Bedienungsanleitung EMERSON FEHLERMELDUNGEN Problem Ursache Bemerkun Überprüfung derKühlanlage Displayblinkt HA Temperaturist zu hoch Über n derAlarm Parameter Überprüfung derKühlanlage Displayblinkt LA Temperaturist zu tief Über n derAlarm Parameter Überprüfung desVerflüss»gers Displayblinkt HA2 TemperaturVerflüssigerzuhoch Über n derAlarm Parameter Überprütung desVertlüsstgers Displayblinkt LA2 TemperaturVerflüssjgerzutief...
