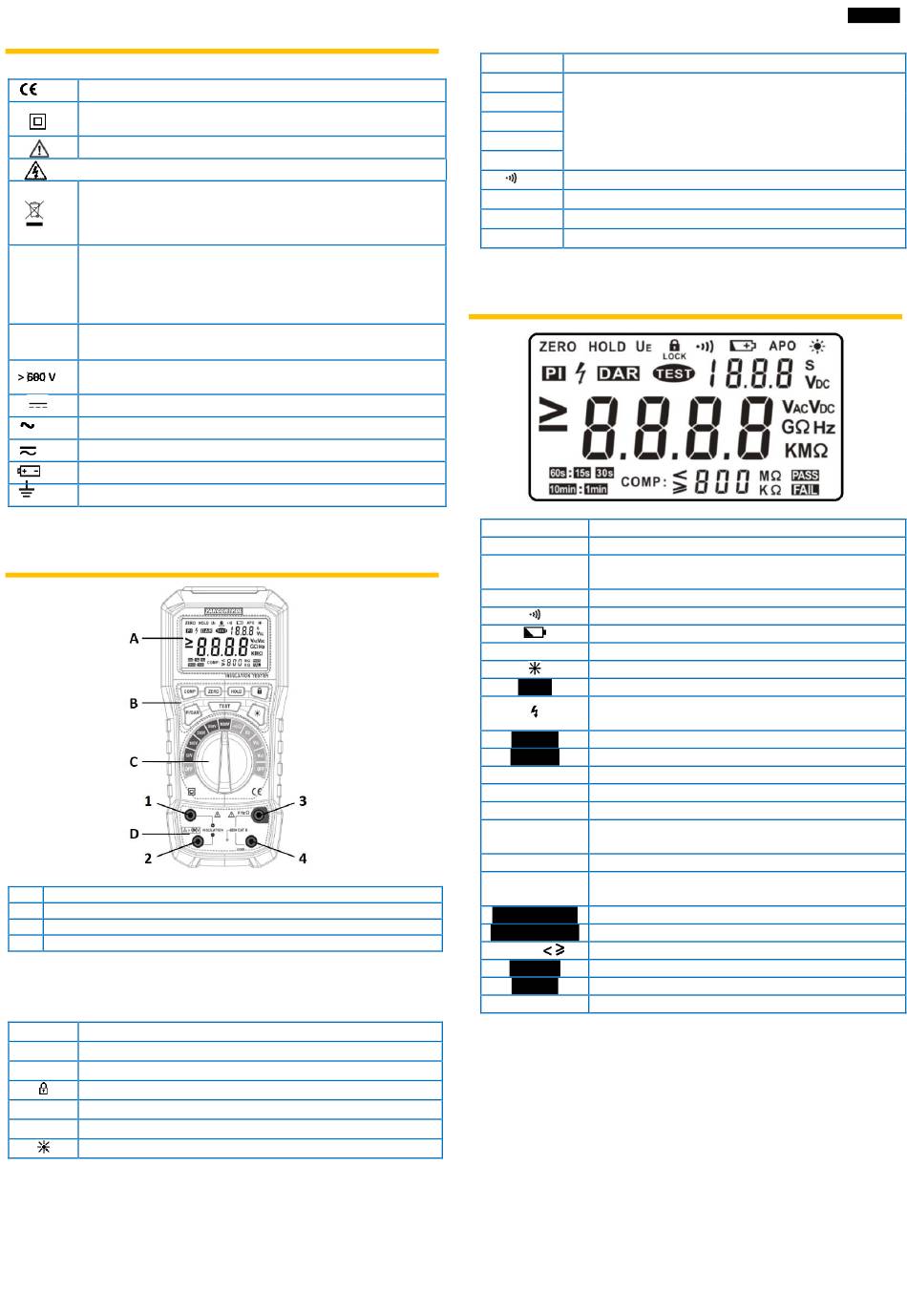

Erläuterungen der Symbole am Gerät
Entspricht den relevanten EU-Richtlinien.
Schutzisolierung: Alle spannungsführenden Teile sind doppelt
isoliert
Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung!
Gefährliche Spannung!
Dieses Produkt darf am Ende seiner Lebensdauer nicht in den
normalen Haushaltsabfall entsorgt werden, sondern muss an
einer Sammelstelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden.
Das Gerät ist für Messungen in der Gebäudeinstallation
vorgesehen. Beispiele sind Messungen an Verteilern,
CAT III Leistungsschaltern, der Verkabelung, Schaltern, Steckdosen der
festen Installation, Geräten für industriellen Einsatz sowie an
fest installierten Motoren.
600 V
max. Spannung gegen Erde
CAT III
Die Augangsspannung an den INSULATION-Buchsen kann bis zu
1.000 V (+ 20%) betragen!
Gleichspannung/-strom (DC)
Wechselspannung/-strom (AC)
AC / DC
Batteriefach
Erdungssymbol

Bedienelemente und Anschlussbuchsen

A Anzeige
B Funktionstasten (Bedeutung siehe unten.)
Drehschalter
C
Anschlussbuchsen (Bedeutung siehe unten.)
D
Die Funktionstasten und ihre Bedeutung
COMP Vergleichstaste
ZERO Nullstellungstaste
HOLD Data hold (angezeigten Wert halten)
LOCK – Sperrtaste
PI / DAR Messmoduswahl
TEST TEST-Taste
Hintergrundbeleuchtung
Der Drehschalter und seine Symbole
OFF Gerät abgeschaltet
50 V
100 V
250 V Bereich für Isolationswiderstandsmessung
500 V
1000 V
/ 
Durchgangsprüfung / Widerstandsmessung
Hz Frequenzmessung
V Gleichspannungsmessung
DC
V Wechselspannungsmessung
AC

Das Display und seine Symbole

ZERO Nullstellung
HOLD Data hold (angezeigten Wert halten)
An den Ausgangsbuchsen (1 + 2) liegt eine zu hohe
U
E
Eingangsspannung an. (>30 V)
LOCK Sperrtaste aktiv
Durchgangsprüfung
Batterie schwach
APO Automatische Abschaltung deaktiviert
Hintergrundbeleuchtung
MPIM Polarisationsindex
An den Ausgangsbuchsen (1 + 2) liegt eine zu hohe
Eingangsspannung an. (>30 V)
MDARM Dielektrisches Adsorptionsverhältnis
MTESTM Test läuft
disC Testspannung entladen (disCharge)
V Wechselspannungsmessung
AC
V Gleichspannungsmessung
DC
Isolationswiderstandsmessung [MΩ / GΩ]
G
(Prüfspannung 50 bis 1000 V (+20%) !)
Hz Frequenzmessung
Widerstandsmessung (Ω, kΩ, MΩ,)
KM
(Prüfspannung <5 V)
M60s 30s 15sM Modus DAR
M10min 1minM Modus PI
COMP Vergleichswert (100 kΩ bis 500 MΩ)
MPASSM Messergebnis
MFAILM Messergebnis < Vergleichswert
OL Überlastanzeige
≥
Vergleichswert
