PANCONTROL PAN Isometer-2 Bedienungsanleitung

Bedienungsanleitung
PAN Isometer-2
Digitales Isolationsprüfgerät und
Digitalmultimeter
Einleitung
Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die
Marke PANCONTROL steht seit 1986 für praktische, innovative und
professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen
Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird.
Bitte lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des
Gerätes zur Gänze aufmerksam durch, um sich mit der richtigen Bedienung des
Gerätes vertraut zu machen und Fehlbedienungen zu verhindern. Befolgen Sie
insbesondere alle Sicherheitshinweise. Eine Nichtbeachtung kann zu Schäden
am Gerät, und zu gesundheitlichen Schäden führen.
Verwahren Sie diese Bedienungsanleitung sorgfältig, um später nachschlagen
oder sie mit dem Gerät weitergeben zu können.

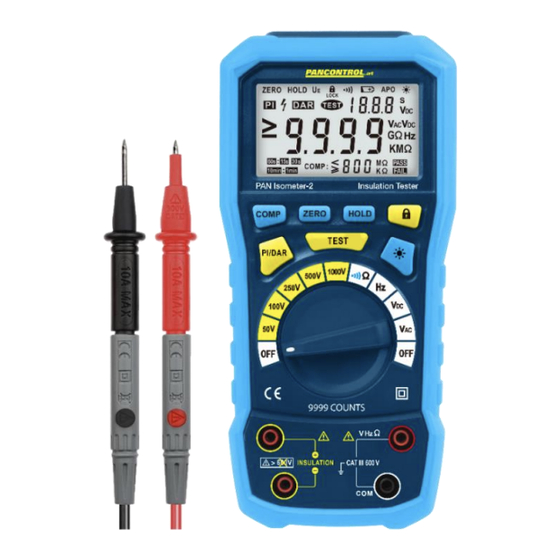

Das PAN Isometer-2 ist ein Mikroprozessor-gesteuertes Isolationsprüfgerät das
sich durch hohe Genauigkeit und Zuverlässigkeit auszeichnet. Damit können
sämtliche Isolationsprüfungen in der Elektroinstallation durchgeführt werden.
Durch seine robuste Bauweise eignet es sich hervorragend für den
Baustellenbetrieb, sowie für die Überprüfung von Kabeln, Transformatoren,
Motoren und ähnlichen Maschinen. Außerdem können Gleich- und
Wechselspannungen sowie niedrige Widerstände und Frequenzen gemessen
werden. Das PAN Isometer-2 ist somit ein unentbehrliches Werkzeug für den
Alltag des Elektroinstallateurs.
Lieferumfang
Bitte überprüfen Sie nach dem Auspacken den Lieferumfang auf
Transportbeschädigungen und Vollständigkeit.
•
Messgerät
•
2 Stück Prüfkabel (CAT II 1000 V)
•
2 Stück Kunststoffhülse (CAT III / CAT IV)
•
2 Stück Krokodilklemmen
•
Bedienungsanleitung
Allgemeine Sicherheitshinweise
Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte
alle Sicherheits- und Bedienungshinweise in dieser Anleitung.
•
Das Gerät ist nur zur Verwendung durch qualifiziertes Personal und in
Übereinstimmung mit den relevanten Bestimmungen für sicheres Arbeiten
an elektrischen Anlagen vorgesehen.
•
Vergewissern Sie sich, dass der zu prüfende Schaltkreis keine Komponenten
umfasst, welche mit dem Anlegen einer 1.000 V (+20%) Spannung
beschädigt werden können. Viele normale Komponenten einer Installation
können bei 1.000 V
Blindstromkompensations-Kondensatoren,
Niederspannungskabel,
Vorschaltgeräte und Starter für fluoreszierende Lampen.
•
Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät
unbeschädigt sind und einwandfrei funktionieren. (z.B. an bekannten
Spannungsquellen)
•
Das Gerät darf nicht mehr benutzt werden, wenn das Gehäuse oder die
Prüfkabel beschädigt sind, wenn eine oder mehrere Funktionen ausfallen,
wenn keine Funktion angezeigt wird oder wenn Sie vermuten, dass etwas
nicht in Ordnung ist.
•
Wenn die Sicherheit des Anwenders nicht garantiert werden kann, muss das
Gerät außer Betrieb genommen und gegen Verwendung geschützt werden.
•
Platzieren Sie das Gerät so, dass das Betätigen von Trenneinrichtungen zum
Netz nicht erschwert wird.
•
Legen Sie keine Spannung an das Messgerät an, die größer ist, als der
angegebene Maximalwert.
•
Berühren Sie niemals leitende Bauteile oder blanke Drähte.
•
Verwenden Sie das Gerät in keiner höheren Kategorie als zugelassen.
•
Beim Benutzen dieses Geräts dürfen die Prüfkabel nur an den Griffen hinter
dem Fingerschutz berührt werden – die Prüfspitzen nicht berühren!
•
Erden Sie sich niemals beim Durchführen von elektrischen Messungen.
Berühren Sie keine freiliegenden Metallrohre, Armaturen usw., die ein
Erdpotential besitzen könnten. Erhalten Sie die Isolierung Ihres Körpers
durch trockene Kleidung, Gummischuhe, Gummimatten oder andere
geprüfte Isoliermaterialien.
•
Stellen Sie den Drehschalter immer vor Beginn der Messung auf den
gewünschten Messbereich und rasten Sie die Messbereiche ordentlich ein.
•
Isolationswiderstandsmessung: Beginnen Sie mit dem kleinsten Wert und
erhöhen dann stufenweise.
•
Drehen Sie den Drehschalter nie während einer Messung, sondern nur im
spannungslosen Zustand.
•
Legen Sie keine Spannung an das Messgerät an, die größer ist, als der
angegebene Maximalwert.
•
Seien Sie vorsichtig, wenn Sie an Spannungen über 60V DC, 30V AC (RMS)
oder 42V AC (Spitzenwert) arbeiten. Diese Spannungen können
lebensgefährlich sein!
•
Die Augangsspannung an den INSULATION-Buchsen kann bis zu 1.000 V (+
20%) betragen!
•
Legen Sie keine Spannung an das Messgerät an, die größer ist, als der
angegebene Maximalwert.
•
Schließen Sie niemals die Kabel des Messgeräts an eine Spannungsquelle an,
während der Drehschalter auf Stromstärke, Widerstand oder Diodentest
eingestellt ist. Das kann zur Beschädigung des Geräts führen.
•
Wenn das Batteriesymbol in der Anzeige erscheint, erneuern Sie bitte sofort
die Batterie.
•
Schalten Sie das Gerät immer aus und entfernen Sie die Prüfkabel von allen
Spannungsquellen, bevor Sie das Gerät zum Austauschen der Batterie oder
der Sicherung öffnen.
•
Verwenden Sie das Gerät nie mit offenem Gehäuse, Batterie- oder
Sicherungsfach.
•
Verwenden Sie das Gerät nicht im Freien, in feuchter Umgebung oder in
Umgebungen, die starken Temperaturschwankungen ausgesetzt sind.
•
Verwenden Sie das Gerät keinesfalls in explosionsgefährdeter Umgebung.
•
Lagern Sie das Gerät nicht in direkter Sonnenbestrahlung.
•
Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die Batterie.
•
Wenn das Gerät modifiziert oder verändert wird, ist die Betriebssicherheit
nicht länger gewährleistet. Zudem erlöschen sämtliche Garantie- und
Gewährleistungsansprüche.
beschädigt werden. Beispiele
elektronische Dimmer,
