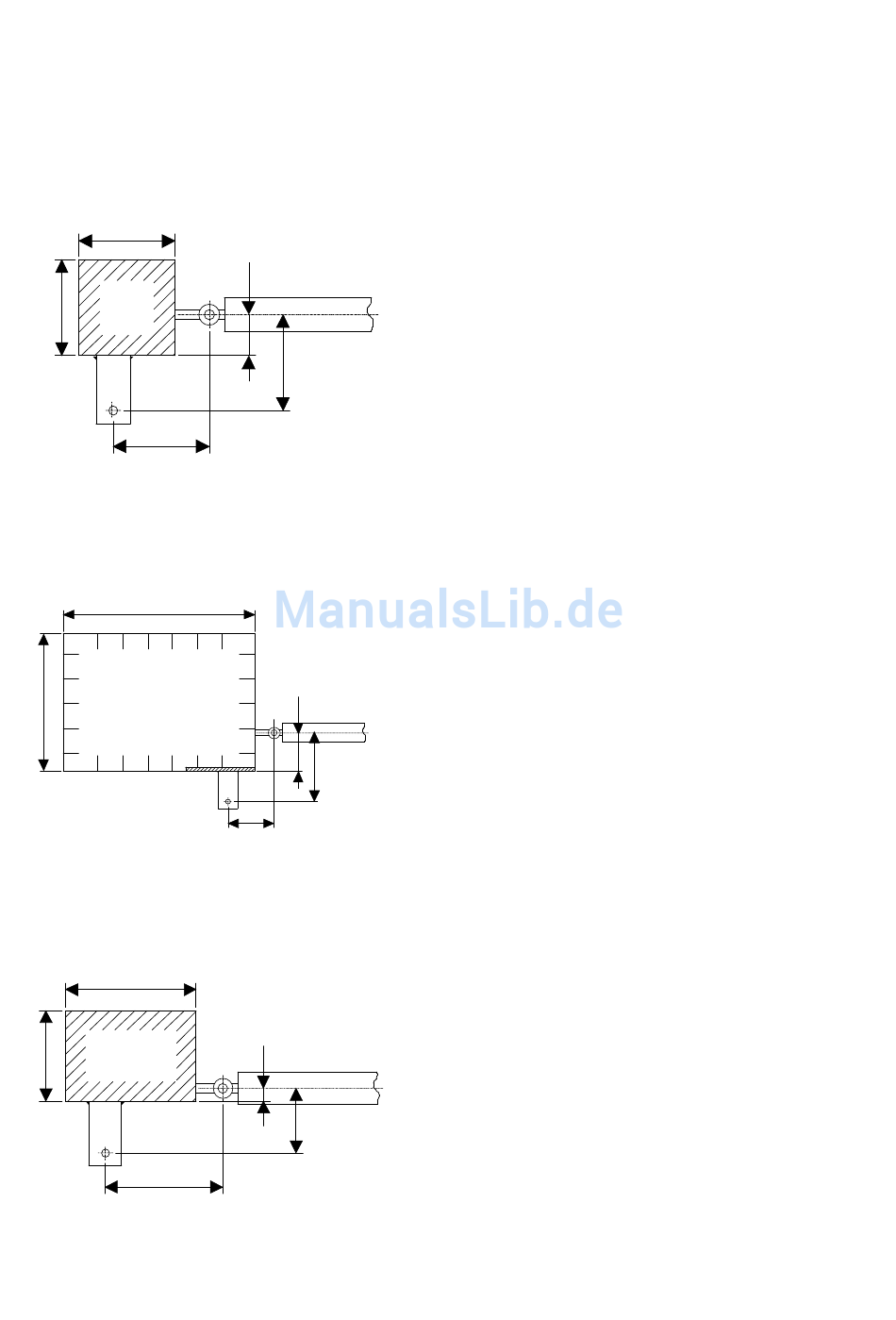

Beispiele für Anbaumaße
a) Beispiel: Normales Tor
140
140
a = 140
b) Beispiel: Anbau an starke Steinpfeiler
400
260
c) Beispiel: Großer Öffnungswinkel wird benötigt
200
140
a = 180
ermöglicht günstigste Anbaumaße
Gegeben:
60
Gewählt:
b = 140
Ergibt lt.
Tab.:
Gegeben:
Gewählt:
100
Ergibt lt. Tab.:
Gegeben:
20
Gewählt:
b = 100
Ergibt lt.
Tab.:
Stahlsäule 140 mm / 140 mm
gewünschter Öffnungswinkel mind. 95°
Flügellänge 2,0 m
Laufzeit sollte zwischen 16 und 19 s lie-
gen
a = 140 mm
b = 140 mm
Öffnungswinkel bis max. 114° möglich
Laufzeit 19 s für 90°
Endanschläge bei 95°
Steinpfeiler 360 mm / 500 mm
gewünschter Öffnungswinkel mind. 92°
Flügellänge 2,3 m
a = 180 mm
b = 180 mm
Öffnungswinkel bis max. 104° möglich
Laufzeit 24 s für 90°
Endanschläge bei 92°
Stahlsäule 200 mm / 140 mm
gewünschter Öffnungswinkel mind. 124°
Flügellänge 1,5 m
a = 180 mm
b = 100 mm
Öffnungswinkel bis max. 131° möglich
Laufzeit 18 s für 90°
Endanschläge bei 124°
