Langguth DTA 300 Montage- Und Betriebsanleitung Seite 4

Scharnierteil

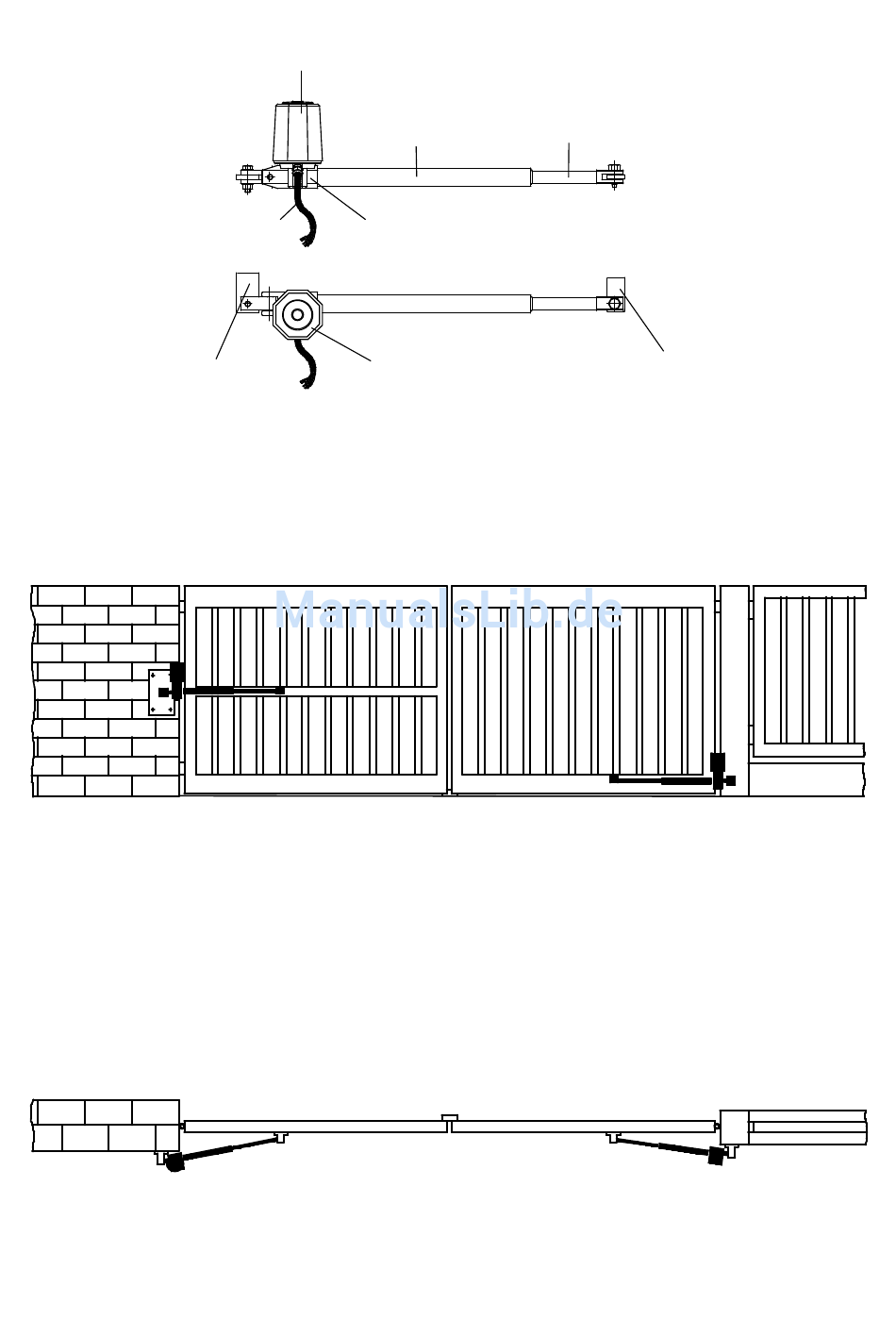

Bild 1 Hauptbestandteile des DTA 300
Anbauvariante:
Torflügelmitte
(statisch günstig bei
1-flügeligen Toren)
Die Antriebe müssen immer so montiert werden, daß der Motor nach oben zeigt.
Steinpfeiler
Bild 2 Anbau des Antriebs am Tor
Motor
Motorkabel
(Pfeiler)
Führungsrohr
Schubrohr
(Außenrohr)
(Innenrohr)
Getriebe
Motor
Ansicht von innen
4
Scharnierteil
(Tor)
Anbauvariante:
am Torflügel unten
(Normalfall)
(besseres Erscheinungsbild,
bei 2-flügeligen Toren wegen
Mittenanschlag obligatorisch)
Stahlsäule
