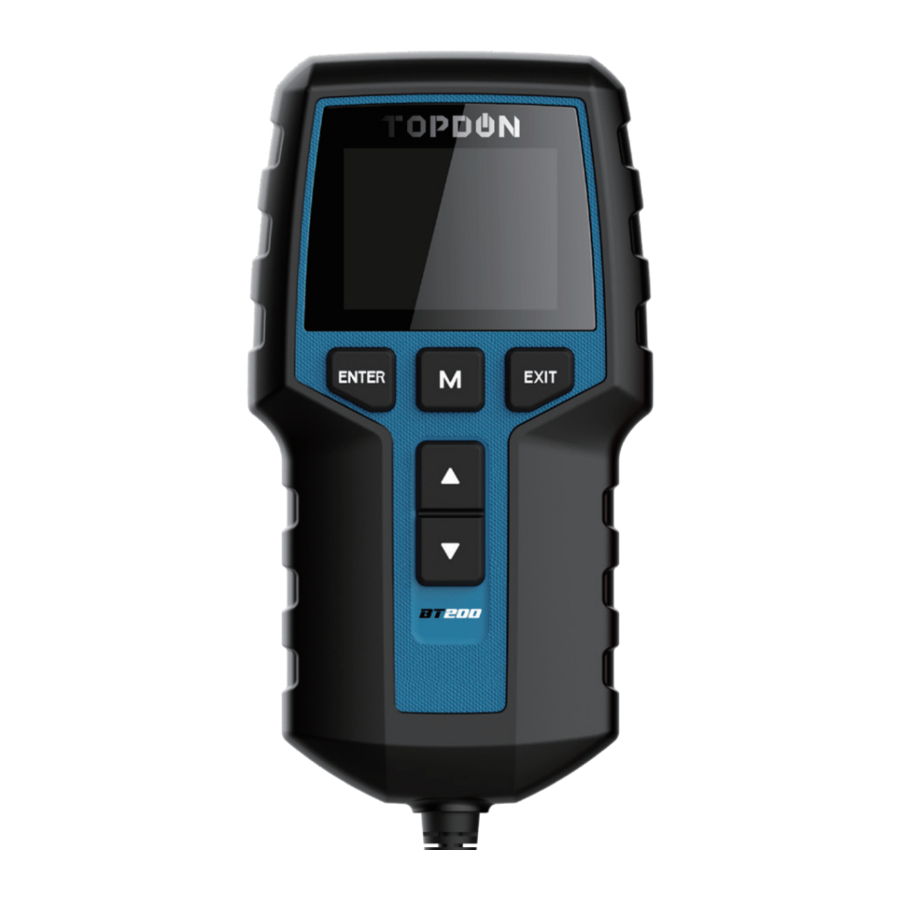

Topdon BT200 – 12V Batterietester Handbuch

PRODUKTÜBERSICHT

ANWENDUNG

Batterietest (nur 12V)

TOPDON BT200 testet jede Batterie gemäß dem ausgewählten tatsächlichen Systemstandard und der auf der Batterie markierten Nennleistung, um genaue Ergebnisse zu erhalten.

Vor dem Test

Der Motor und alle anderen Zubehörlasten müssen AUSgeschaltet sein, um genaue Ergebnisse zu erzielen. Schalten Sie die Fahrzeugscheinwerfer für 2 bis 3 Minuten ein, bis die Batteriespannung wieder auf den Normalwert fällt, falls die Batterie gerade vollständig geladen wurde.

Schritte

1. Die ROTE (+) Plus-Batterieklemme wird mit dem (+) Pluspol der Batterie und die SCHWARZE (-) Minus-Batterieklemme mit dem (-) Minuspol der Batterie verbunden. Stellen Sie sicher, dass die Klemmen einen festen, sicheren Halt an den Batteriepolen haben, um genaue Ergebnisse zu erhalten.
2. Das Gerät springt nach 3 Sekunden automatisch ins Hauptmenü, wählen Sie "BATTERY TEST" (Batterietest) und drücken Sie dann "ENTER" (Bestätigen), um fortzufahren.

3. Drücken Sie "▲" (Aufwärts) oder "▼" (Abwärts), um den "BATTERY TYPE" (Batterietyp) auszuwählen (auf dem Batterietypenschild angegeben), und drücken Sie dann "ENTER" (Bestätigen), um fortzufahren.

4. Drücken Sie "▲" (Aufwärts) oder "▼" (Abwärts), um den korrekten Prüfstandard auszuwählen (auf dem Batterietypenschild angegeben), und drücken Sie dann "ENTER" (Bestätigen), um fortzufahren.

5. Halten Sie "▲" (Aufwärts) oder "▼" (Abwärts) gedrückt, um die Batterie-Nennwerte auszuwählen (auf dem Batterietypenschild angegeben).

6. Drücken Sie "ENTER" (Bestätigen), um den Batterietest zu starten.
7. Das Testergebnis ist wie folgt:
   Für 12V Batterien


Anlasstest (12V&24V)

Vor dem Test

Der Motor und alle anderen Zubehörlasten müssen vor dem Test AUSgeschaltet sein, um genaue Ergebnisse zu erzielen.

Schritte

1. Die ROTE (+) Plus-Batterieklemme wird mit dem (+) Pluspol der Batterie und die SCHWARZE (-) Minus-Batterieklemme mit dem (-) Minuspol der Batterie verbunden. Stellen Sie sicher, dass die Klemmen einen festen, sicheren Halt an den Batteriepolen haben, um genaue Ergebnisse zu erhalten.
2. Das Gerät springt nach 3 Sekunden automatisch ins Hauptmenü, wählen Sie dann "CRANKING TEST" (Anlasstest):

3. Drücken Sie "ENTER" (Bestätigen), um die Oberfläche für den "CRANKING TEST" (Anlasstest) aufzurufen, starten Sie den Motor gemäß den Anweisungen.

4. Das Ergebnis wird wie folgt angezeigt:
   Für 12V Batterien

   Für 24V Batterien


Ladetest (12V&24V)

Vor dem Test

Der Motor muss während des Tests EINGESCHALTET sein, um Ergebnisse zu erhalten. Stellen Sie sicher, dass alle elektrischen Zubehörteile und Geräte AUSgeschaltet bleiben.

* Das EIN-/AUSschalten von elektrischem Zubehör im Fahrzeug während des Tests beeinflusst die Genauigkeit des Testergebnisses.

Schritte

1. Die ROTE (+) Plus-Batterieklemme wird mit dem (+) Pluspol der Batterie und die SCHWARZE (-) Minus-Batterieklemme mit dem (-) Minuspol der Batterie verbunden. Stellen Sie sicher, dass die Klemmen einen festen, sicheren Halt an den Batteriepolen haben, um genaue Ergebnisse zu erhalten.
2. Das Gerät springt nach 3 Sekunden automatisch ins Hauptmenü, wählen Sie dann "CHARGING TEST" (Ladetest).

3. Drücken Sie "ENTER" (Bestätigen), um die Oberfläche für den "RIPPLE TEST" (Welligkeitstest) aufzurufen.

4. Drücken Sie erneut "ENTER" (Bestätigen) oder warten Sie einige Sekunden, um die Oberfläche für den "CHARGING TEST" (Ladetest) aufzurufen.

5. Der Tester fordert den Bediener auf: "Increase RPM to 2500r/min and keep it 5 seconds" (Drehzahl auf 2500 U/min erhöhen und 5 Sekunden halten). Drücken Sie "ENTER" (Bestätigen), um das Testergebnis zu erhalten:
   Für 12V Batterien

   Für 24V Batterien


Referenztabelle (für 12V Batterie)

Referenztabelle (für 24V Batterie)

*Nur als Referenz. Batterieprobleme können die Daten ebenfalls beeinflussen.

Daten überprüfen

1. Wählen Sie "REVIEW DATA" (Daten überprüfen).

2. Drücken Sie "ENTER" (Bestätigen), um die Oberfläche "Review Data" (Daten überprüfen) aufzurufen.


* Nur das letzte Testergebnis wird angezeigt.

Sprache

1. Wählen Sie "LANGUAGE" (Sprache).

2. Drücken Sie "ENTER" (Bestätigen), um die Oberfläche "Language" (Sprache) aufzurufen, wählen Sie Ihre bevorzugte Sprache.


* Wenn die Taste "EXIT" (Beenden) während des Tests ungültig ist, entfernen Sie bitte die Batterieklemmen und schließen Sie sie erneut an.

BESCHREIBUNG DER BATTERIESYSTEMSTANDARDS

Der Batterietester-Analysator testet jede Batterie gemäß dem ausgewählten System und der Nennleistung.

MESSBEREICH

Der Batterietester kann Batterien mit Nennleistungen zwischen 100-2000 CCA/30 Ah-220 Ah testen.

WARNUNGEN

• Stellen Sie den Tester NICHT in der Nähe des Motors oder des Auspuffrohrs auf, um Schäden durch hohe Temperaturen zu vermeiden, wenn der Motor läuft.
• Rauchen Sie NICHT, verursachen Sie keine Funken oder zünden Sie keine Streichhölzer in der Nähe der Batterie während des Tests.
• Entfernen Sie die Batterieklemmen NICHT während des Tests.
• Platzieren Sie den Tester NICHT in einer sehr feuchten, staubigen Umgebung.
• Zerlegen Sie den Tester NICHT, da dies zu Schäden führen kann.

VORSICHTSMASSNAHMEN

Verwenden Sie diesen Tester gemäß dieser Anleitung und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführenden Arbeiten.

Stellen Sie vor dem Test sicher, dass die Batterieklemmen wirklich sauber sind, da Fett und Staub zu Fehlern in den Testergebnissen führen könnten.

Tragen Sie bei Arbeiten an Batterien einen Augenschutz. Überprüfen Sie, ob die Isolierschicht der Batterieklemmen in normalem Zustand ist (keine Beschädigungen, blanke Stellen oder Unterbrechungen), um einen Stromschlag zu vermeiden.

Führen Sie Tests in einem gut belüfteten Bereich durch. Während des Tests können explosive und giftige Gase entstehen.

Halten Sie Haare, Hände und Kleidung sowie Prüfleitungen und Kabel von beweglichen Klingen und Riemen fern.

Der Tester ist kein Spielzeug. Bewahren Sie ihn außerhalb der Reichweite von Kindern auf.

FAQ (Häufig gestellte Fragen)

Q: Kann BT200 die im Fahrzeug installierte Batterie testen?
A: Ja, er unterstützt Tests im Fahrzeug und außerhalb des Fahrzeugs.

Q: Ist das Testergebnis genau?
A: Ja. Unser BT200 verfügt über eine fortschrittliche Leitfähigkeitserkennung, die Ihnen genaue Testergebnisse in Sekunden liefert.

Q: Mit welchen Batterien kann BT200 verwendet werden?
A: Er funktioniert mit 12V herkömmlichen Flüssigkeitsbatterien, AGM-Flachplatten-, AGM-Spiral-, GEL- und Deep-Cycle-Batterien mit einem CCA-Wert zwischen 100 und 2000.

Q: Ist BT200 mit integrierten Schutzfunktionen ausgestattet?
A: Ja. Er bietet Sicherheit mit extra sicherem Verpolungs- und Funkenschutz sowie einfacher Bedienung, auch wenn Sie neu im Batterietesten sind.

Q: Wie kann ich bestätigen, ob meine Fahrzeugbatterie schlecht oder gut ist?
A: Der Batterietester zeigt SOH (State of Health), SOC (State of Charge), CCA (Cold Cranking Ampere), Spannung, Innenwiderstand und Nennleistung an, mit einem intuitiven Testergebnis von "GOOD" (GUT) oder "BAD" (SCHLECHT) als Referenz. Wenn der Innenwiderstand zu groß ist, deutet dies auf eine defekte Batterie hin.

Q: Kann dieser Batterietester die verbleibende Kapazität meiner Batterie schätzen?
A: Ja. Der Batterietester zeigt den SOC (State of Charge) an, um den Prozentsatz der Nennkapazität Ihrer Batterie auszudrücken, ein Maß für ihren Zustand zur Beurteilung der potenziellen Energie.
Beachten Sie, dass ein angemessener SOC (State of Charge) nicht bedeutet, dass die Batterie in gutem Zustand ist. Für eine weitere Analyse müssen Sie den tatsächlichen CCA-Wert und den Innenwiderstand Ihrer Batterie heranziehen.
