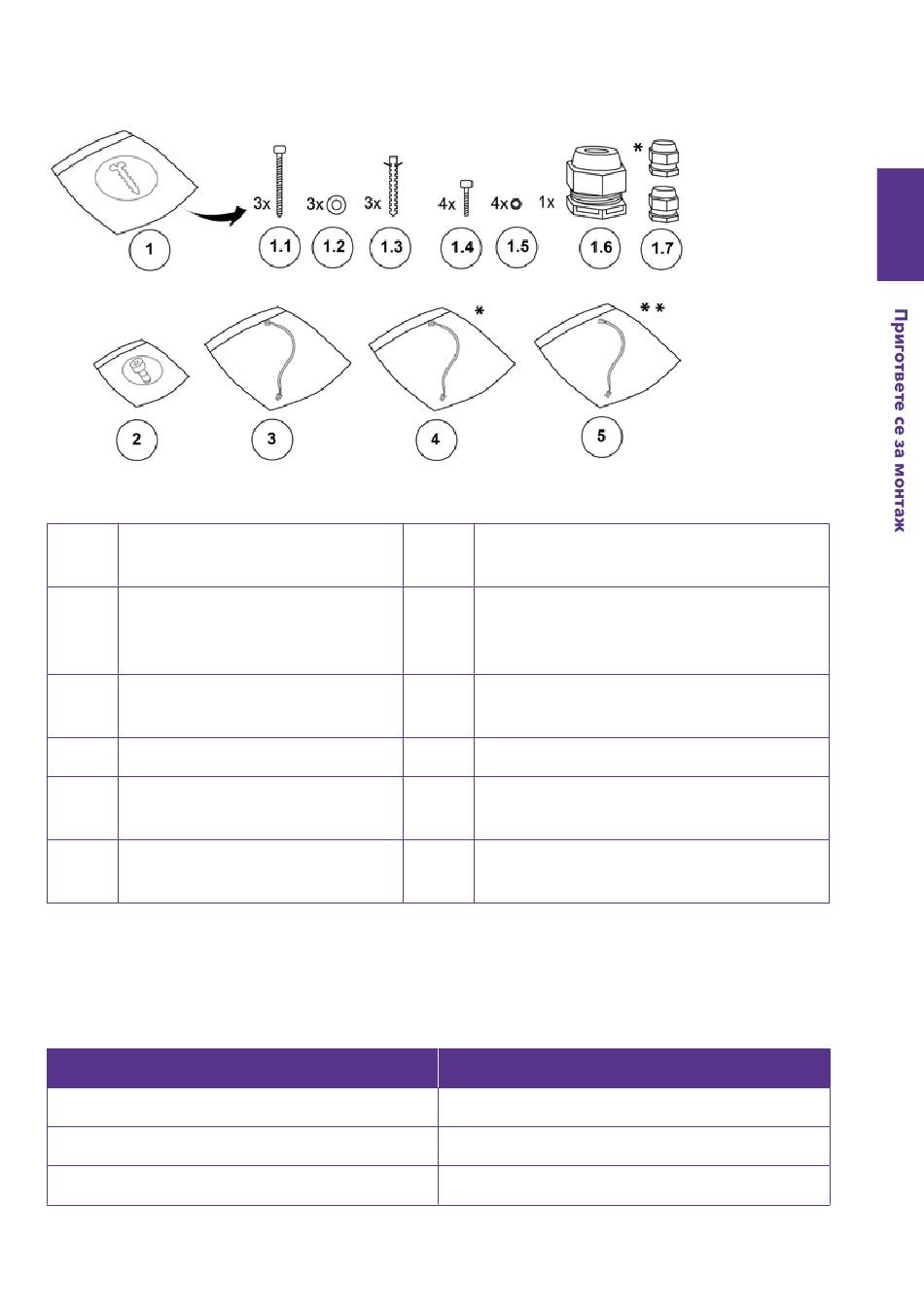

Б. Предоставени материали
Закрепващ комплект
1
за главен модул
1.1 Винтове M6 x 60 mm
Обикновени подложни
1.2
шайби 6,5 mm x 14 mm
1.3 Дюбели 8 mm x 50 mm
Винтове звездообразни
1.4
M6 x 16 mm
Уплътняващи шайби
1.5
6,6 mm x 11 mm
* Само за модели Elli Charger Connect и Elli Charger Pro. ** Само за модели Elli Charger Pro.
Следната таблица показва стойностите на въртящ момент при монтажа.
Тип винт
M4 x 10 mm
M6 x 16 mm
M6 x 60 mm
1.6 Кабелно уплътнение M25
Щуцер M12 (за кабела на токовия
1.7 трансформатор)
Щуцер M12 (за кабела за Ethernet)*
Торкс винтове M4 x 10 mm за
2
преден модул
3 HMI кабел
4 RFID кабел*
5 RS485 кабел**
Стойност на въртящ момент
2,3 – 2,7 Nm
7,3 – 8,6 Nm
8 – 11 Nm
