SCHAKO VRAPPs Bedienungsanleitung
Volumenstromregler
Verwandte Anleitungen für SCHAKO VRAPPs
Inhaltszusammenfassung für SCHAKO VRAPPs

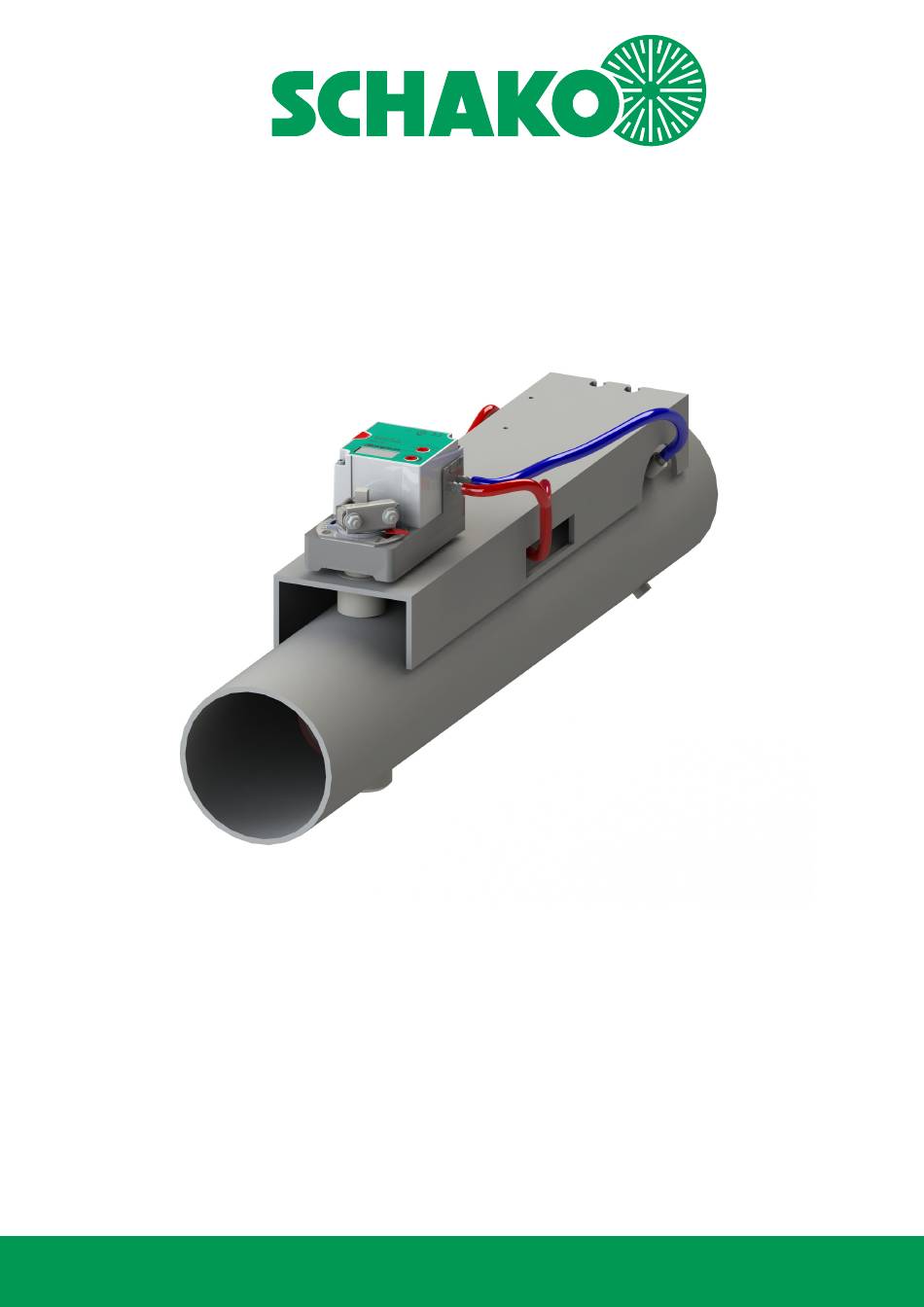

- Seite 1 Volumenstromregler VRAPPs SCHAKO KG Steigstraße 25-27 D-78600 Kolbingen Telefon +49 (0) 74 63 - 980 - 0 Telefax +49 (0) 74 63 - 980 - 200 info@schako.de schako.com...
-
Seite 2: Inhaltsverzeichnis
Volumenstromregler VRAPPs Inhalt Beschreibung ............................3 Einbau ......................................4 Herstellung ....................................4 Ausführung ....................................4 Zubehör ..................................... 4 Ausführungen und Abmessungen ......................5 Abmessungen .................................... 5 Technische Daten ..........................6 Volumenstrombereich ................................6 Strömungsrauschen .................................. 7 Abstrahlgeräusch ..................................9 Schaltpläne ....................................11 Berechnungsformeln ................................ -
Seite 3: Beschreibung
V und V regulieren. - für Kanalgeschwindigkeiten von 1-12 m/s Der runde Volumenstromregler VRAPPs aus Kunststoff PPs ist - für Umgebungstemperaturen von 0-55 °C geeignet zum Einsatz bei mit aggressiven Bestandteilen belasteter Luft. Am Regler können nachträglich, auch in - Digestorien und belastete Medien. -
Seite 4: Einbau
Volumenstromregler VRAPPs Einbau Herstellung Einbauhinweise Gehäuse Um bei den Reglern unnötige Fehlerquellen auszuschließen - Kunststoff PPs sollten die Min-Abstände gemäß der folgenden Tabelle / Zeich- Klappenachse nungen eingehalten werden. Bei einer Kombination mehrerer - Kunststoff PP Formstücke oder Formstücke mit Brandschutzklappen bzw. mit Klappenblatt Schalldämpfer sind jeweils die höheren Mindestabstände einzu-... -
Seite 5: Ausführungen Und Abmessungen
Volumenstromregler VRAPPs Ausführungen und Abmessungen Zubehör-Abmessungen Abmessungen Flansch (-KA0/-FF3) (Kanalanschluss) - ohne Flansch, stumpf (-KA0) (Standard) mit elektrischem Regler Fa. Gruner (Standard) - mit Flach-Flansch (-FF3), Paar, beidseitig, aus Kunststoff PPs. Flach-Flansch (-FF3, Paar) beidseitig elektrischem Regler Fa. Belimo (gegen Mehrpreis) Lieferbare Größen... -
Seite 6: Technische Daten
Volumenstromregler VRAPPs Technische Daten Achtung, folgende Angaben sind wichtig für die Paramet- rierung der Volumenstromregler: Volumenstrombereich - bei dieser Tabelle handelt es sich um die Angabe des Belimo/Gruner kompletten Messbereiches des Reglers (Volumenstrombe- Compact- reich). (mm) regler - sollte bei der Bestellung eine andere Eichkurve als 12 m/s zwingend gewünscht werden, muss diese angegeben wer-... -
Seite 7: Strömungsrauschen
Volumenstromregler VRAPPs Strömungsrauschen Druckverlust 100-200 Pa NW v Δp = 100 Pa Δp = 150 Pa Δp = 200 Pa [dB/Okt] [dB/Okt] [dB/Okt] (Hz) (Hz) (Hz) 50 51 47 42 43 40 29 26 47 50 56 54 50 49 46 39 37 53 49 55 56 53 50 48 42 41 56... - Seite 8 Volumenstromregler VRAPPs Strömungsrauschen Druckverlust 250-500 Pa Δp = 250 Pa Δp = 500 Pa [dB/Okt] [dB/Okt] (Hz) (Hz) 50 55 57 56 52 50 44 44 58 50 55 55 59 58 52 44 44 61 52 57 59 58 54 52 46 46 60 55 60 61 63 56 52 48 46 63...
-
Seite 9: Abstrahlgeräusch
Volumenstromregler VRAPPs Abstrahlgeräusch Druckverlust 100-200 Pa NW v Δp = 100 Pa Δp = 150 Pa Δp = 200 Pa [dB/Okt] [dB/Okt] [dB/Okt] (Hz) (Hz) (Hz) 25 18 17 22 17 22 17 20 27 26 19 18 23 28 23 18 21 31 24 25 21 19 23 30 27 23 34... - Seite 10 Volumenstromregler VRAPPs Abstrahlgeräusch Druckverlust 250-500 Pa Δp = 250 Pa Δp = 500 Pa [dB/Okt] [dB/Okt] (Hz) (Hz) 26 27 26 26 28 32 32 29 36 35 36 35 35 36 40 40 28 45 35 28 28 31 35 31 24 27 38 37 38 37 37 38 42 42 30 47...
-
Seite 11: Schaltpläne
Volumenstromregler VRAPPs Schaltpläne Schaltplan Regler elektrisch (Standard) Regler Fabrikat Gruner 327VM Compact Anschluss-Schema A = LED Button Anschluss über B = Service Anschluss Sicherheits-Transformator C = Drehauswahlschalter D = Display DC 0...10 V DC 2...10 V DC 24 V AC 24 V... - Seite 12 Volumenstromregler VRAPPs Schaltplan Regler elektrisch (Alternativ) Universalregler Fabrikat Belimo VRU-M1-BAC VAV mit analogem Führungssignal CAV-Betrieb DC 24 V DC 24 V AC 24 V AC 24 V Führungssignal VAV 0...10 V / 2...10 V MP / Istwertsignal 0...10 V / 2...10 V MP / Istwertsignal 0...10 V / 2...10 V...
- Seite 13 Volumenstromregler VRAPPs Schaltplan Regler elektrisch (Alternativ) Regler Fabrikat Gruner: GUAC-SM3/SCH Universal Edit: Der Wert Selector ermöglicht das Ändern von Werten. Anschluss-Schema Die Position des Pfeils zeigt den eingestellten Wert. Die Änderungen werden, sobald der Selektor ± 10 ° aus sei- Anschluss über...
-
Seite 14: Berechnungsformeln
Volumenstromregler VRAPPs Berechnungsformeln Schaltplan Regler pneumatisch (Standard) Kompaktregler Fabrikat Sauter RLP100 F003 Berechnung des U -Spannungswertes Betriebsart: 2 - 10 V DC: -Werte V max --------------- - × V nenn -Werte V min --------------- - × V nenn Betriebsart: 0 - 10 V DC:... - Seite 15 Messausgang 0 - 10 V DC (Klemme 1+4) Beispiel gegeben: Messausgangsignal U = 6,3 V DC VRU-... Eichwert VRAPPs = 12 m/sec Abgelesener Wert: Kanalgeschwindigkeit = 7,6 m/s Luftmenge: Kanalgeschwindigkeit x Fläche m² x 3600 = m³/h 24 V AC / DC Speisespannung (Klemme 1+2)
-
Seite 16: Technische Daten Regler Und Motoren
Volumenstromregler VRAPPs Technische Daten Regler und Motoren Standard-Regler elektrisch 327VM-024-10-DS4-MB (Fabrikat Gruner) Statischer Drucksensor, digitaler VAV- und Druck-Regler als kommunikationsfähige VAV-Compact-Lösung. Messprinzip: Druckmessung statisch (lageunabhängig) Messbereich Sensor: 0...~300 Pa (Berstdruck 1 bar) Speisespannung: AC 24 V, 50/60 Hz, DC 24 V Funktionsbereich: AC 19…29 V / DC 19...29 V... - Seite 17 Volumenstromregler VRAPPs Alternativ-Regler elektrisch VRU-M1-BAC (Fabrikat Belimo) VRU-M1R-BAC (Fabrikat Belimo) Selbstadaptiver digitaler Volumenstrom-/Druck-Regler, mit in- Selbstadaptiver digitaler Raumdruckregler, mit integriertem sta- tegriertem statischem Drucksensor. Lageunabhängig als tischem Drucksensor. Lageunabhängig als kommunikationsfä- kommunikationsfähige Universallösung mit externen Stellan- hige Universallösung mit externen Stellantrieben.
- Seite 18 Volumenstromregler VRAPPs Alternativ-Regler elektrisch Standard-Regler pneumatisch RLP100 F003 (Fabrikat Sauter) GUAC-SM3/SCH (Fabrikat Gruner) Pneumatischer Integral-Volumenstromregler, in Verbindung Digitaler VAV-Regler, mit statischem Drucksensor, lage- mit einem Klappenantrieb mit Stellklappe und einem unabhängig als kommunikationsfähige Universal-Lösung. Messaufnehmer für feste, umschaltbare oder variable Regelung...
- Seite 19 Volumenstromregler VRAPPs Klappenantriebe ...24A-VST (Fabrikat BELIMO) für VRU-...-BAC NM24A-VST NMQ24A-VST Stellantrieb, kommunikativ, mit Stellungsrückmeldung Schnelllaufender Antrieb, kommunikativ, mit Stellungs- rückmeldung Speisespannung: AC 24 V, 50/60 Hz, DC 24 V, steckerfertig Speisespannung: AC 24 V, 50/60 Hz, DC 24 V, steckerfertig...
- Seite 20 Volumenstromregler VRAPPs Klappenantriebe ...24- (Fabrikat Gruner) für GUAC-SM3/SCH 361C-024-10-V Federrücklaufantrieb, steckerfertig für GUAC-... Speisespannung: AC 24 V, 50/60 Hz, DC 24 V Funktionsbereich: AC 19...29 V / DC 19...29 V Leistungsverbrauch: 5 W (in Bewegung) Dimensionierung: 8 VA Drehmoment: > 10 Nm (bei Nennspannung) Drehmoment Feder: >...
-
Seite 21: Reglerauswahl
Volumenstromregler VRAPPs Reglerauswahl Achtung Die Volumenstromregler VRAPPs kommen bei mit aggressiven Die Auswahl des Stellantriebes (Drehmoment) ist jeweils von der Bestandteilen belasteter Luft zum Einsatz. Aus diesem Grund Gehäuseabmessung abhängig und wird bereits im Werk ausgewählt werden an den elektrischen Volumenstromregler der Gruner und angebaut. -
Seite 22: Bestellschlüssel
-0350 -KA0 Muster VRAPPs-110-A164-2-0100-0350-KA0-NA Volumenstromregler VRAPPs, runde Bauform (aus PPs) | NW 110 | 327VM-024-10-DS3-MB, Compact | 0 - 10 V | V = 100 m³/h = 350 m³/h | ohne Flansch, stumpf | kein Federrücklaufantrieb Bestellangaben 01 - Typ... -
Seite 23: Ausschreibungstexte
110 luftdicht schließend nach DIN EN 1751 Klasse 2, NW 125- 400 luftdicht schließend nach DIN EN 1751 Klasse 3). Volumenstrom-Einstellwert V Gehäusedichtheitsklasse C nach DIN EN 1751. - werkseitig, gemäß Tabelle (-0000) Fabrikat: SCHAKO Typ VRAPPs - Wert in m³/h (-xxxx) (immer 4-stellig) Nennweite: - NW 110 (-110) Klappenstellung: - NW 125 (-125) - kein Federrücklaufantrieb (Standard) (-NA)
