Vaillant VRC-Set BB Installationsanleitung
Witterungsgeführte heizungsregelung fur einen heizkessel mit 2-stufen-technik oder zwei heizkessel mit 1-stufen-technik
Vorschau ausblenden
Andere Handbücher für VRC-Set BB:
- Installationsanleitung (24 Seiten) ,
- Bedienungsanleitung (14 Seiten)
Verwandte Anleitungen für Vaillant VRC-Set BB
Inhaltszusammenfassung für Vaillant VRC-Set BB

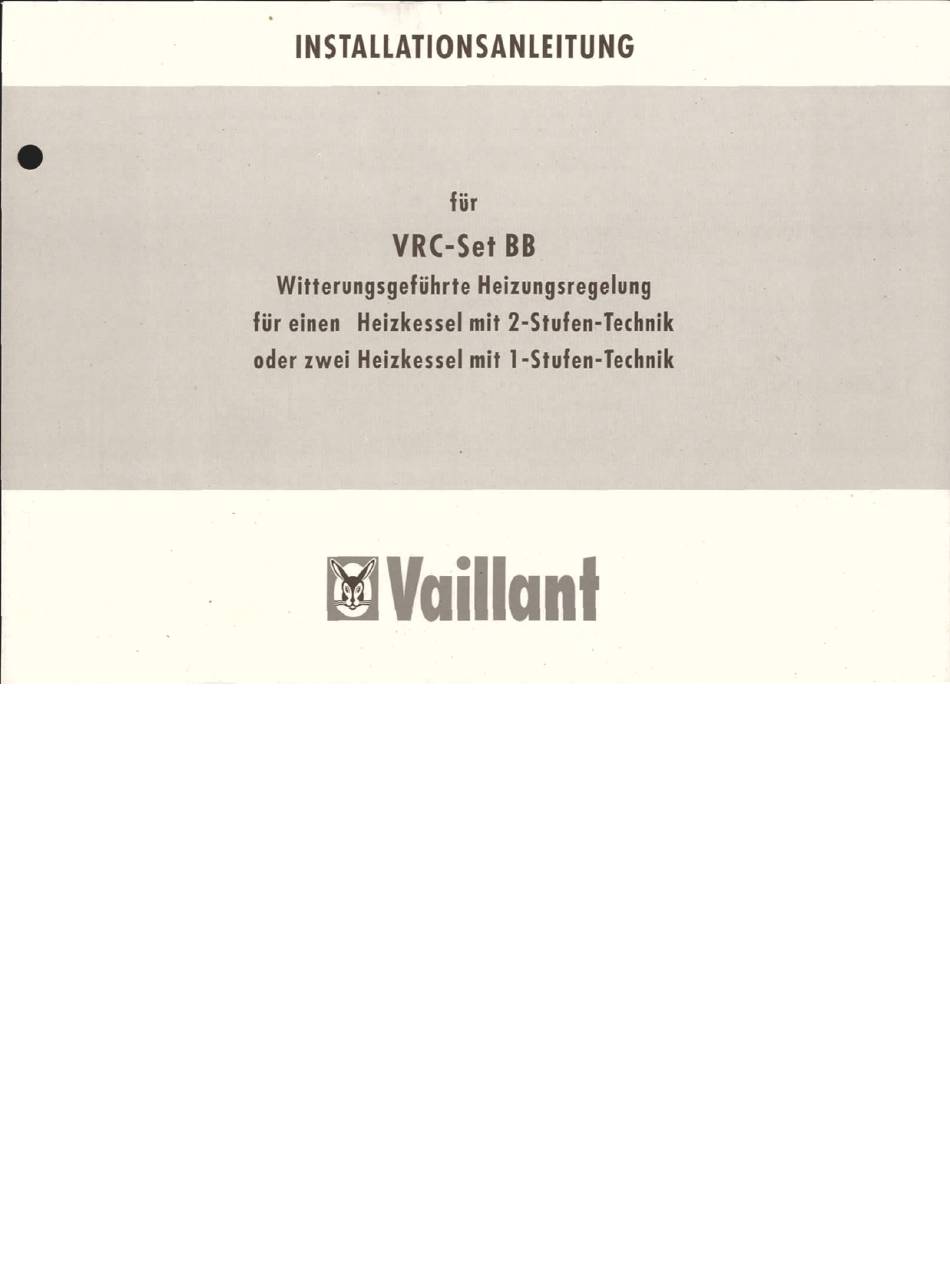

- Seite 1 INSTALLATIONSANLEITUNG für VRC-Set Witterungsgeführte Heizungsregelung fijr einen Heizkessel mit 2-Stufen-Technik Oder zwei Heizkessel mit I-Stufen-Technik...
-
Seite 2: Inhaltsverzeichnis
1. Compaktregler VRC-CBB 2. Schaltuhr 9654 3. AuBenfühler 4. Vorlauffühler 1.1 Zubehör Für das Vaillant Heizungsregelungsset VRC-CBB + VRC 9654 VRC-Set BB ist folgendes Zubehör erhältlich: 1 692 Sockelplatte für Wandaufbar VRC 9573 Digital-Schaltuhr VRC 9567 (mit Wochenprogramm) Fernbedienungsgerät 9570 Fernbedienungsgerät... -
Seite 3: Anwendung
Brennersteuerung mit Zeitprogramm" in Vaillant-Heizkessel mit 83 09 38 D. Mit der CE-Kennzeichnung Wird 2-stufigem Brenner. dokumentiert, daß die Geräte VRC-Set BB die grundlegenden Anforderungen der Niederspannungsrichtlinie (Richtlinie 73/23/EWG des Rates) sowie der Richtlinie über die elektromagnetische Verträglichkeit (Richtlinie 89/336/EWG des Rates) erfüllen. -
Seite 4: Installation
Beim Einbau des Compaktreglers und den elektrischen Anschlüssen auch die ergän- zenden Angaben der jeweiligen Kessel- bzw. Schaltpult-lnstallationsanleitung beachten. Zum Einbau des Compaktreglers sind die Vaillant-Kessel bzw. das Schaltpult mit anschlußfertig verdrahteter SockeJplatte zum Aufstecken des Compaktreglers ausgestattet. Siehe hierzu auch Kap. 4 Elektro- installation. -
Seite 5: Außenfühler
3.1.1 Schaltuhr 9654 3.1.2 Vorlauffühler 3.1.3 Außenfühler Bei einem Ausbau der Schaltuhr —z. B. Bei VK.../4 Oder anderen Heizkesseln Montage des Außenfühlers VRC 693 wie die Montage im Heizungsvorlauf beim Austausch gegen die als Zubehör folgt durchführen. erhältliche Schaltuhr mit Wochen- möglichst nahe am Heizgerät vorzunehmen. -
Seite 6: Elektroinstallation
4 Elektroinstallation Montage: Entfernen der Abdeckplatte (1). 4.1 Anschlußverdrahtung VK.../4-2 EU Außenfühler (2) mit Dübeln und Schrauben an der Außenwand befestigen. Für die Elektroinstallation sind die Vor- Befestigungsbohrungen (8.). schriften VDE sowie der EVU Die Kabeleinführung (3) muß nach unten zu beachten. - Seite 7 Verdrahtungsplan für AnschluB an Vaillant Kessel VK.. ./4-2 XEU und VKS.../4-2 Die werkseitige Verdrahtung ist schwarz, die bau- seits zu erstellende Verdrahtung rot dargestellt. Der dem Regelgerät beiliegende Anpassungsstecker (Codierstecker)muß, an der Stelle des auf der •Schaltplatine des Kessels vorhandenen Steckers, aufgesteckt werden.
-
Seite 8: Anschlußverdrahtung Vk.../3 Eu 2-Stufig
4.2 Anschlußverdrahtung Verdrahtungsplan für AnschluB an Vaillant KesselVK.../3 EU 2-stufig VK.../3 EU 2-stufig Die werkseitige Verdrahtung ist schwarz. Die Anschlußverdrahtung an der Sockel- die bauseits zu erstellende Verdrahtung rot platte gemäß nebenstehender Abb. vor- dargestellt. nehmen. Compaktregler gemäß Kap. 3.1 einbauen. - Seite 9 4.3 Anschlußverdrahtung Verdrahtungspian für Anschluß an Vaillant VKG 2-stufig und VKG .../2 EU 2-stufig Vaillant Kessel mit KSP 9128 und 2-stufigem Brenner KSP 9128 2-stufig Die werkseitige Verdrahtung ist schwarz, die bauseits zu erstellende Verdrahtung rot Die Anschlußverdrahtung an der Sockel- dargestellt, platte gemäß...
-
Seite 10: Anschlußverdrahtung Vaillant 2-Kesselanlage
4.4 Anschlußverdrahtung Verdrahtungsplan für Anschluß an: Vaillant 2-Kesselanlage I-stufig Vaillant 2-Kesselanlage ohne Anschlußstecker ohne Anschlußstecker Fremdfabrikate bzw. Anschluß an Fremdfabrikate Die werkseitige Verdrahtung ist schwarz, die bauseits zu erstellende Verdrahtung rot Die Anschlußverdrahtung an der Sockel- dargestellt. platte gemäß nebenstehender Abb. -
Seite 11: Zusätzliche
4.5 Zusätzliche Hinweise für die 4.6 Vorlauffühler Anschlußverdrahtung Das Anschlußkabel des Vorlauffühlers an diesem fest angeschlossen. a) Anschlußkabel durch die Kabeldurch- appppzpp führungen (8) ziehen und gemäß ent- , 1mBedarfsfall kann es entsprechend ver- äää-- sprechendem Anschlußplan anschlie- längert werden. Ben soweit nicht werkseitig verdrahtet. -
Seite 12: Betriebsbereitstellung
5 Betriebsbereitstellung 5.1 Betriebsfunktion Betriebsfunktion Vor der Inbetriebnahme der Heizungs- Werkseitige Einstellung: regelung sind ggf. folgende Einstellungen 2-Stufen-Brenner. innen am Compaktregler vorzunehmen: Umschaltung auf 2-Kessel-Anlage SchalterS 3 (10). 5.1 Betriebsart 2-Stufen-Brenner Oder 2-Kessel-Anlage 5.2 Maximale Kesselvorlauftemperatur 5.3 Minimale Kesselvorlauftemperatur 5.2 Maximale Kesselvorlauftemperatur 5.2 Maximale Kesselvorlauftemperatur 5.4 Schalthysterese... -
Seite 13: Einschaltdifferenz
5.4 Schalthysterese 5.4 Schalthysterese (Temperaturdifferenz zwischen Ein- und Ausschalttemperatur des Kessels) Werkseitige Einstellung: 8 K. Änderungder Einstellungfür Stufe 1/ Kessel 1 am Potentiometer R 4 (13), für Stufe 2/Kessel 2 am Potentiometer R 5 (14). Einstellbereich: 4-15 K. AUS Stufe 1 AUS Stufe 2 EIN Stufe 5.5 Einschaltdifferenz... - Seite 14 5.6 Abschaltsperre für Kessel 2 5.6 Abschaltsperre (nur bei 2-Kessel-Anlagen) Werkseitige Einstellung: ca. 10 Min. Änderung derEinstellung amPotentio- meter (16). Einstellbereich: 10 sec. - 20 min. Schalter S 3 (10) muß in Stellung 2-Kessel- Anlage stehen! Um eine hohe Schalthäufigkeit der Kessel zu vermeiden, ist eine Abschaltsperre für Kessel 2 vorhanden.
-
Seite 15: Fernbedienungsgerät
5.7 Frostschutz 5.8 Fernbedienungsgerät 5.7 Frostschutz Wird als Zubehör ein Fernbedienungsgerät Bei allen einstellbaren Betriebsarten erfolgt eine ständige Frostschutzüber- installiert und soll die Regelung nach den wachung der Heizungsanlage durch die dort eingestellten Werten erfolgen, so ist Heizungsregelung. der Schalter (18) in die Stellung „extern" zu schalten. -
Seite 16: Einstellung
5.10 Auswahl Heizkurve Das Heizkurvendiagramm (j) auf dem Compaktregler stellt den Zusammenhang zwischen Außen- und Heizungsvorlauf- temperatur dar. Dje Hejzungsvorlauftemperatur wiederum bestimmt die Raumtemperatur. Die Auswahl der geeigneten Heizkurve entsprechend der Heizungsberechnung und der maximalen Heizungsvorlauftem- peratur vornehmen ! E 00 Es gilt folgende Regel: a) Große Heizflächen (Z.B. -
Seite 17: Parallelverschiebung
Die eingestellte Heizkurve läßt sich ent- 5.11 Parallelverschiebung der Heizkurve (Raumsolltemperatur Veränderung lang der Raumtemperaturachse für Tag-Betrieb = Heizbetrieb) parallel nach oben Oder unten verschieben. Hierdurch ergeben sich bei jeder Außen- temperatur höhere bzw. niedrigere Heizungsvorlauftemperaturen und davon abhängig höhere bzw. niedrigere Raum- temperaturen. -
Seite 18: Einstellung Der Temperaturabsenkung
5.12 Temperaturabsenkung Die eingestellte Heizkurve läßt sich —ohne (Raumsolltemperaturveränderung Berücksichtigung der evtl. eingestellten für Nacht-Betrieb = Absénkung) Parallelverschiebung Tagtemperatur — entlang der Raumtemperaturachse nach unten verschieben. Hierdurch geben sich bei jeder Außentemperatur niedrigere Heizungsvorlauftemperaturen und davon abhängig niederigere Raum- temperaturen. 5.12.1 Einstellung Die Einstellung ist am Drehknopf@ Temperaturabsenkung... -
Seite 19: Betriebsarten
Durch Auswahl der verschiedenen 5.13 Betriebsarten Betriebsarten haben Sie die Möglichkeit, die Betriebsweise Ihrer Heizungsanlage Ihren persönlichen Bedürfnissen anzu- passen und Energie einzusparen. DieEinstellung ist amDrehscfialter@ 5.13.1 Einstellung der Betriebsart E 00 vorzunehmen. Abb. Die Heizungsregelung arbeitet, nach pro- Energie- Diese Betriebsart ist als Stan- E 40 grammierter Schaltuhr wechselweise in... - Seite 20 Die Heizungsregelung arbeitet, nach pro- Diese Betriebsart empfiehlt sich nur, grammierter Schaltuhr wechselweise in wenn die Außentemperatur langfristig der Betriebsart unter +3 oc liegt. O Oder Die Heizungsregelung Wird nur einge- Diese Betriebsart empfiehlt sich als Frost- schaltet, wenn die Außentemperatur unter schutzbetrieb bei längerer Abwesenheit...
- Seite 21 5.14 Schaltuhr An der Schaltuhr@ können Sie die Zeiten programmieren, in denen Sie die „normale" Raumtemperatur (ent- sprechend eingestellter Heizkurve) haben möchten und die Zeiten, in denen Sie mit niedrigerer Raumtemperatur (ent- sprechend abgesenkter Heizkurve) auskommen. Bedienung der Schaltuhr siehe Bedienungsan:eitung 80 81 16 DE VRC-Set Abb.
-
Seite 22: Widerstandswerte Für Temperaturfühler
Hausmüll gelangen. 1mFalle 1862 eines irreparablen Defektes muß das Gerät über Sondermüll-Sammelstellen 1745 entsorgt werden. Falls dies nicht möglich 1619 ist, bitte Gerät an den Vaillant-Venrieb weiterleiten. 1494 Wird dieser Regler als Ersatz für ein 1367 4312 defektes Alt-Gerät verwendet, bitte Alt- 1246 Gerät über Sondermüll entsorgen. -
Seite 23: Werkskundendienst
6 Vaillant Werkskundendienst Telefon Telefon Telefon HH-Neugraben. (040) 7022893 Magdeburg (0391)5091950 Schwarzw.-Baar (07654)8437 Die Vaillant Vertriebszentren (VZ), VertriebsbüroS (VB) und Hameln . (051 52) 4307 (061 31)366802 Mainz Schweina (036961)2634 Vertriebs-/Servicestützpunkte (VS) Sind fettgedruckt. Hamm (02381)50543 Mainz-Nierstein (06131)86569 Schweinfurt (09724)681... -
Seite 24: Technische Daten
Prüfklasse dieserInstallationsanleitung entstehen, übernehmen wir keineHafrung. Schutzklasse Schutzart IP30 Geråtesicherungen T2/250 0,25/250 Mindestquerschnitt der Leitungen Joh. Vaillant GmbH u. Co Anschlußleitungen 2 20 V D-42850 Remscheid Fernbedienungs-/ Fühlerleitungen 0,75 0,75 Telefon(0 21 9-1) 18-0 Kürzester Schaltabstand Telefax(021 91) 18-28 10...
