Funktionsbeschreibung
KAPITEL 1
ALLGEMEINE
INFORMATIONEN
m
GEFAHR
m
GEFAHR
m
WARNUNG
m
VORSICHT
ACHTUNG
KAPITEL 2
VARIABLEN
HINWEIS

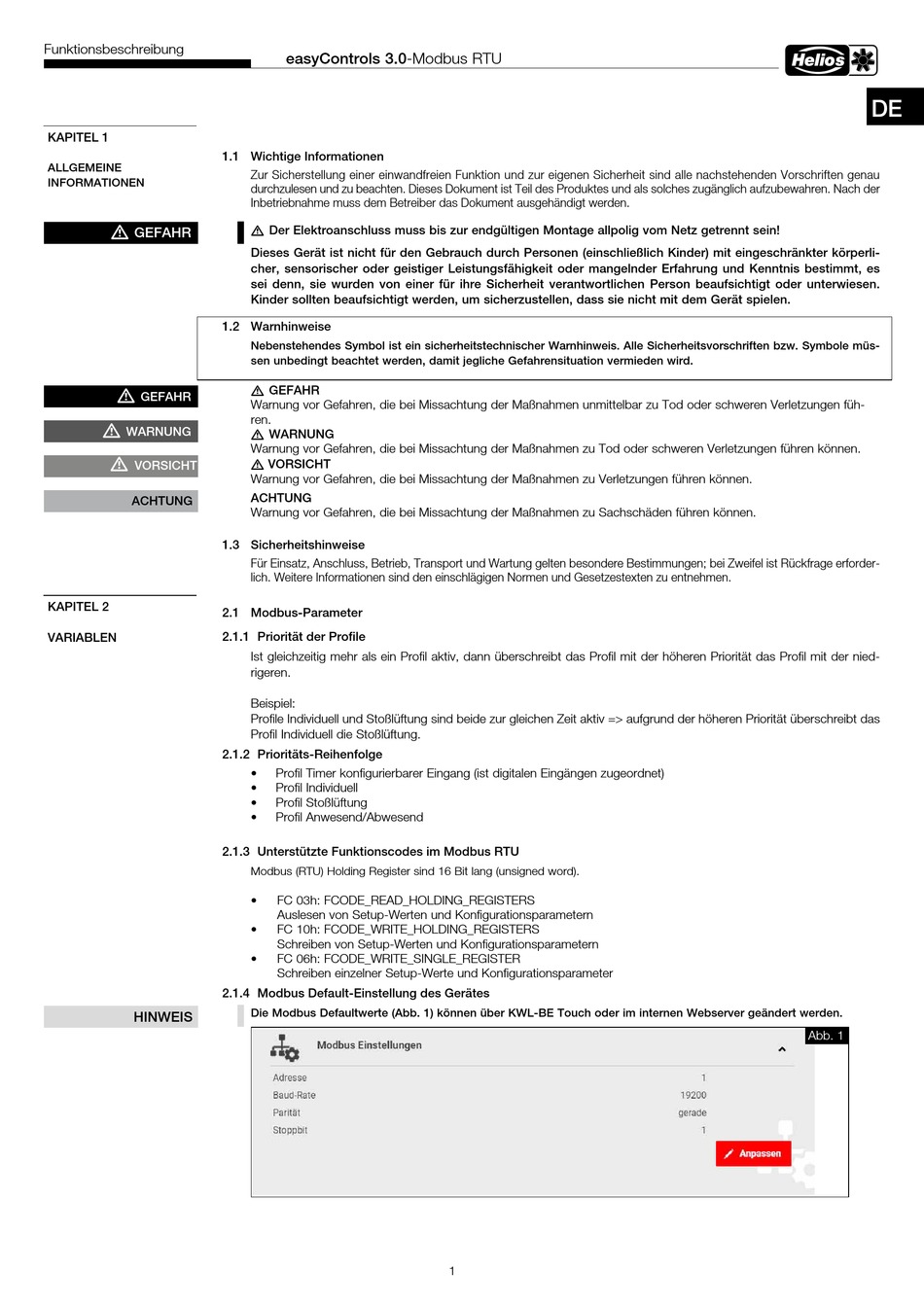

easyControls 3.0-Modbus RTU
1�1 Wichtige Informationen
Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau
durchzulesen und zu beachten. Dieses Dokument ist Teil des Produktes und als solches zugänglich aufzubewahren. Nach der
Inbetriebnahme muss dem Betreiber das Dokument ausgehändigt werden.
m Der Elektroanschluss muss bis zur endgültigen Montage allpolig vom Netz getrennt sein!
Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkter körperli-
cher, sensorischer oder geistiger Leistungsfähigkeit oder mangelnder Erfahrung und Kenntnis bestimmt, es
sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder unterwiesen�
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen�
1�2 Warnhinweise
Nebenstehendes Symbol ist ein sicherheitstechnischer Warnhinweis� Alle Sicherheitsvorschriften bzw� Symbole müs-
sen unbedingt beachtet werden, damit jegliche Gefahrensituation vermieden wird�
m GEFAHR
Warnung vor Gefahren, die bei Missachtung der Maßnahmen unmittelbar zu Tod oder schweren Verletzungen füh-
ren.
WARNUNG
m
Warnung vor Gefahren, die bei Missachtung der Maßnahmen zu Tod oder schweren Verletzungen führen können.
VORSICHT
m
Warnung vor Gefahren, die bei Missachtung der Maßnahmen zu Verletzungen führen können.
ACHTUNG
Warnung vor Gefahren, die bei Missachtung der Maßnahmen zu Sachschäden führen können.
1�3 Sicherheitshinweise
Für Einsatz, Anschluss, Betrieb, Transport und Wartung gelten besondere Bestimmungen; bei Zweifel ist Rückfrage erforder-
lich. Weitere Informationen sind den einschlägigen Normen und Gesetzestexten zu entnehmen.
2�1 Modbus-Parameter
2�1�1 Priorität der Profile
Ist gleichzeitig mehr als ein Profil aktiv, dann überschreibt das Profil mit der höheren Priorität das Profil mit der nied-
rigeren.
Beispiel:
Profile Individuell und Stoßlüftung sind beide zur gleichen Zeit aktiv => aufgrund der höheren Priorität überschreibt das
Profil Individuell die Stoßlüftung.
2�1�2 Prioritäts-Reihenfolge
• Profil Timer konfigurierbarer Eingang (ist digitalen Eingängen zugeordnet)
• Profil Individuell
• Profil Stoßlüftung
• Profil Anwesend/Abwesend
2�1�3 Unterstützte Funktionscodes im Modbus RTU
Modbus (RTU) Holding Register sind 16 Bit lang (unsigned word).
• FC 03h: FCODE_READ_HOLDING_REGISTERS
Auslesen von Setup-Werten und Konfigurationsparametern
• FC 10h: FCODE_WRITE_HOLDING_REGISTERS
Schreiben von Setup-Werten und Konfigurationsparametern
• FC 06h: FCODE_WRITE_SINGLE_REGISTER
Schreiben einzelner Setup-Werte und Konfigurationsparameter
2�1�4 Modbus Default-Einstellung des Gerätes
Die Modbus Defaultwerte (Abb� 1) können über KWL-BE Touch oder im internen Webserver geändert werden�
1
DE
Abb. 1
