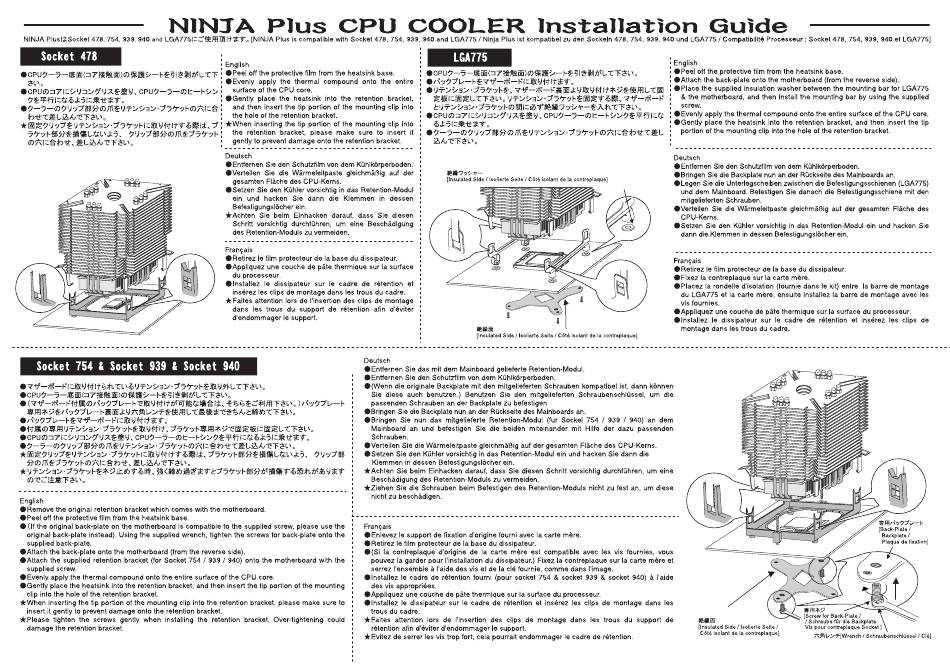

Ninja Plus Socket 478 Installationsanleitung Seite 2

NINJA
NINJA PlusliSocket 478, 754, 939, 940 and
Socket 478
Socket 754 & Socket 939 & Socket
OCPU5—3
F#tßDÄy5-jL»
CPU5 3 DE
05—3
English
'Remove the original retention bracket which comes with the motherboard
'Peel off the protective film from the heatsink base
(If the original back-plate on the motherboard is compatible to the supplied screw, please use the
original back-plate instead). Using the supplied wrench, tighten the screws for back-plate onto the
supplied back-plate.
'Attach the back plate onto the motherboard (from the reverse side)
'Attach the supplied retention bracket (for Socket 754 / 939 / 940) onto the motherboard with the
supplied screw
'Evenly apply the thermal compound onto the entire surface of the CPU core.
'Gently place the heatsink into the retention bracket, and then insert the tip portion of the mounting
clip into the hole of the retention bracket.
*When inserting the tip portion of the mounting clip into the retention bracket, please make sure to
insert it gently to prevent damage onto the retention bracket.
*Please tighten the screws gently when installing the retention bracket. Over-tightening could
damage the retention bracket.
Plus CPU
[NINJA Plus is compatible with Socket 478, 754, 939, 940 and LGA775 / Ninja Plus ist kompatibel zu den Sockeln 478, 754, 939, 940 und LGA775 / Compatibilité Processeur : Socket 478, 754, 939, 940 et LGA775]
English
'Peel off the protective film from the heatsink base.
'Evenly apply the thermal compound onto the entire
surface of the CPU core
'Gently place the heatsink into the retention bracket,
and then insert the tip portion of the mounting clip into
the hole of the retention bracket.
*When inserting the tip portion of the mounting clip into
the retention bracket, please make sure to insert it :
gently to prevent damage onto the retention bracket
Deutsch
'Entfernen Sie den Schutzfilm von dem Kühlkörperboden.
'Verteilen Sie die Wärmeleitpaste gleichmäßig auf der :
gesamten Fläche des CPU-Kerns.
'Setzen Sie den Kühler vorsichtig in das Retention-Modul
ein und hacken Sie dann die Klemmen in dessen
Befestigungs öcher ein.
*Achten Sie beim Einhacken darauf, dass Sie diesen
Schritt vorsichtig durchführen, um eine Beschädigung
des Retention-Moduls zu vermeiden.
Franqais
'Retirez Ie film protecteur de Ia base du dissipateur.
'Appliquez une couche de pate thermique sur Ia surface
du processeur.
'Installez Ie dissipateur sur Ie cadre de rétention et
insérez Ies clips de montage dans Ies trous du cadre.
*Faites attention Iors de "insertion des clips de montage
dans Ies trous du support de rétention afin d éviter :
d'endommager Ie support.
Deutsch
940
'Entfernen
'Entfernen
'(Wenn die originale Backplate mit den mitgelieferten Schrauben kompatibel ist, dann können
Sie diese auch benutzen_) Benutzen Sie den mitgelieferten Schraubenschlüssel,
passenden Schrauben an der Backplate zu befestigen
'Bringen Sie die Backplate nun an der Rückseite des Mainboards an
'Bringen Sie nun das mtgelieferte
Mainboard an und befestigen Sie die beiden miteinander mit Hilfe der dazu passenden
Schrauben
'Verteilen Sie die Wärmeleitpaste gleichmäßig auf der gesamten Fläche des CPU Kerns
'Setzen Sie den Kühler vorsichtig in das Retention-Modul ein und hacken Sie dann die
Klemmen
*Achten Sie beim Einhacken darauf, dass Sie diesen Schritt vorsichtig durchführen, um eine
Beschädigung des Retention-Moduls zu vermeiden
*Ziehen Sie die Schrauben beim Befestigen des Retention-Moduls nicht zu fest an, um diese
nicht zu beschädigen
Frangais
'Enlevez Ie support de fixation d'origine fourni avec Ia carte möre
'Retirez Ie film protecteur de Ia base du dissipateur.
'(Si la contreplaque dorigine de la carte mere est compatible avec les vis fournies, vous
pouvez Ia garder pour Ilinstallation du dissipateur.) Fixez Ia contreplaque sur la carte möre et
serrez Ilensemble
'Installez le cadre de rétention fourni (pour socket 754 & socket 939 & socket 940)
des vis appropriées
'Appliquez
'Installez le dissipateur sur Ie cadre de rétention et insérez Ies clips de montage dans les
trous du cadre.
*Faites attention 'ors de I'insertion des clips de montage dans Ies trous du support de
rétention afin déviter dendommager
*Evitez de serrer les vis trop fort, cela pourrait endommager e cadre de rétention.
COOLER Installation
LGA775
OCPU5 3
CPU5 3
05
[Insulated Side / Isolierte Seite / Cåté iso ant de la contrep aque]
[Insulated Side / Isolierte Seite / Cöté isolant de la contreplaque]
Sie das mit dem Mainboard gelieferte Retention-Modul
Sie den Schutzfilm von dem Kühlkörperboden
Retention-Modul (fur Sockel 754 / 939 / 940) an dem
in dessen Befestigungslöcher ein
llaide des vis et de la Clé fournie, comme dans I'image.
une couche de pate thermique sur la surface du processeur.
Ie support
Guide
English
'Peel off the protective film from the heatsink base
'Attach the back-plate onto the motherboard (from the reverse side)
'Place the supplied insulation washer between the mounting bar for LGA775
& the motherboard, and then install the mounting bar by using the supplied
screw
'Evenly apply the thermal compound onto the entire surface of the CPU core.
ot
'Gently place the heatsink into the retention bracket, and then insert the tip
portion of the mounting clip into the hole of the retention bracket.
Deutsch
'Entfernen Sie den Schutzfilm von dem Kühlkörperboden.
'Bringen Sie die Backplate nun an der Rückseite des Mainboards an
'Legen Sie die Unterlegscheiben zwischen die Befestigungsschienen (LGA775)
und dem Mainboard Befestigen Sie danach die Befestigungsschiene mit den
mitgelieferten Schrauben.
'Verteilen Sie die Wärmeleitpaste gleichmäßig auf der gesamten Fläche des
CPU-Kerns
'Setzen Sie den Kühler vorsichtig in das Retention-Modul ein und hacken Sie
dann die Klemmen in dessen Befestigungslöcher ein.
Frangais
'Retirez le film protecteur de la base du dissipateur.
'Fixez Ia contreplaque sur Ia carte mere.
'Placez Ia rondelle disolation (fournie dans le kit) entre la barre de montage
du LGA775 et Ia carte mere, ensuite installez Ia barre de montage avec les
vis fournies.
'Appliquez une couche de pate thermique sur la surface du processeur.
'Installez le dissipateur sur le cadre de rétention et insérez les clips de
montage dans les trous du cadre.
um die
llaide
(Insulated Side / Isolierte Seite /
Cöté isolant de la contreplaque]
[Back-Plate /
Backplate /
Plaque de fixation]
[Screw for Back-Plate /
/ Schraube fur die Backplate
Vis pour contreplaque Socket J
/ Schraubenschlüssel / Clé]
