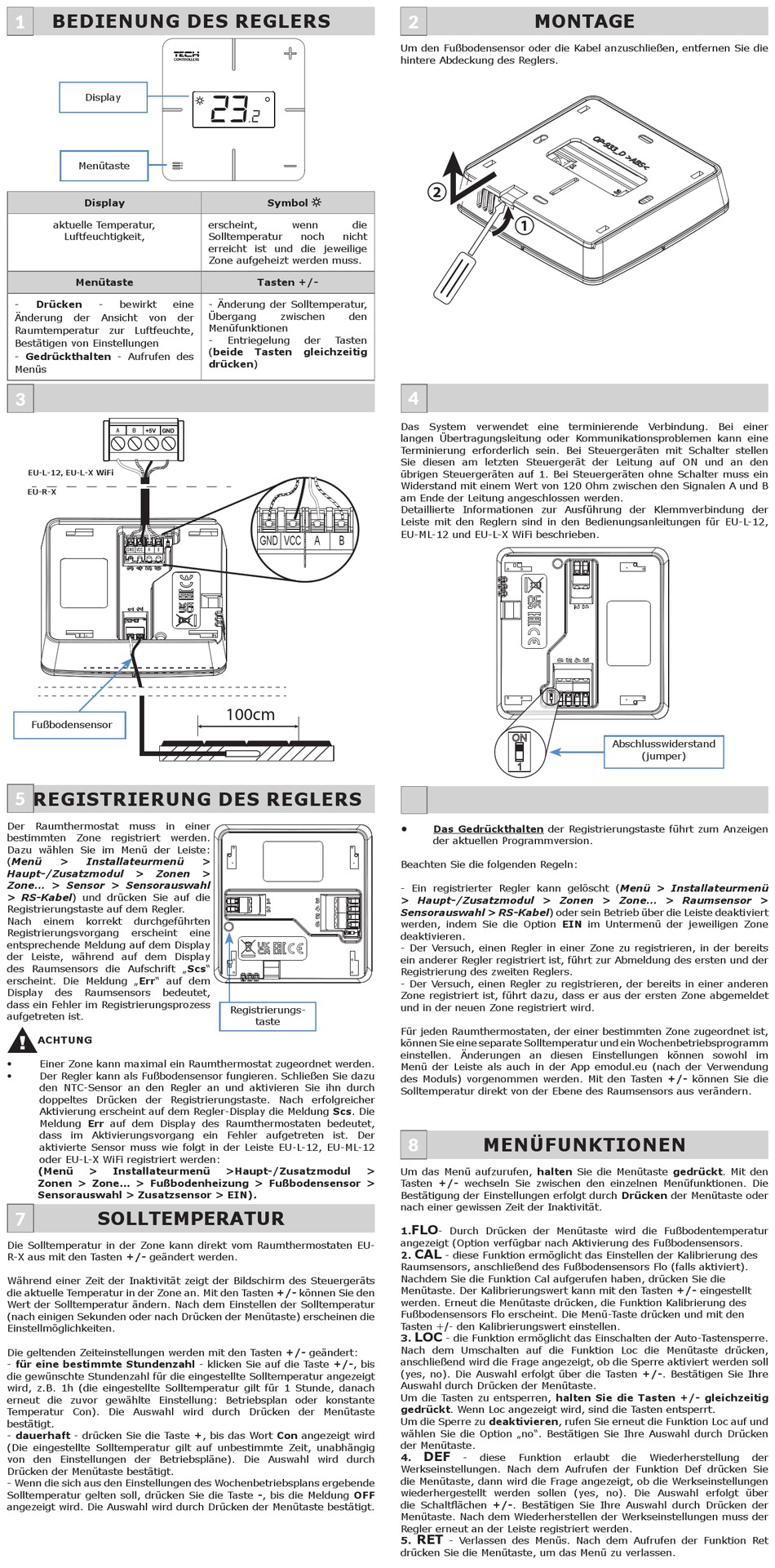

Tech Controllers EU-R-X Bedienungsanleitung Seite 2
Raumthermostat
BEDIENUNG DES REGLERS
1
Display
Menütaste
Display
aktuelle Temperatur,
Luftfeuchtigkeit,
Menütaste
-
Drücken
-
bewirkt
Änderung
der
Ansicht
von
Raumtemperatur zur Luftfeuchte,
Bestätigen von Einstellungen
- Gedrückthalten - Aufrufen des
Menüs
4 3
A
B
EU-L-12, EU-L-X WiFi
L-X WiFi, L-12
EU-R-X
R-X
GND VCC A
Fußbodensensor
REGISTRIERUNG DES REGLERS
5
Der
Raumthermostat
muss
bestimmten Zone registriert werden.
Dazu wählen Sie im Menü der Leiste:
(Menü
>
Installateurmenü
Haupt-/Zusatzmodul
>
Zone... > Sensor > Sensorauswahl
> RS-Kabel) und drücken Sie auf die
Registrierungstaste auf dem Regler.
Nach
einem
korrekt
durchgeführten
Registrierungsvorgang
erscheint
entsprechende Meldung auf dem Display
der Leiste, während auf dem Display
des Raumsensors die Aufschrift „Scs"
erscheint. Die Meldung „Err" auf dem
Display
des
Raumsensors
dass ein Fehler im Registrierungsprozess
aufgetreten ist.
ACHTUNG
•
Einer Zone kann maximal ein Raumthermostat zugeordnet werden.
•
Der Regler kann als Fußbodensensor fungieren. Schließen Sie dazu
den NTC-Sensor an den Regler an und aktivieren Sie ihn durch
doppeltes Drücken der Registrierungstaste. Nach erfolgreicher
Aktivierung erscheint auf dem Regler-Display die Meldung Scs. Die
Meldung Err auf dem Display des Raumthermostaten bedeutet,
dass im Aktivierungsvorgang ein Fehler aufgetreten ist. Der
aktivierte Sensor muss wie folgt in der Leiste EU-L-12, EU-ML-12
oder EU-L-X WiFi registriert werden:
(Menü
>
Installateurmenü
Zonen > Zone... > Fußbodenheizung > Fußbodensensor >
Sensorauswahl > Zusatzsensor > EIN).
SOLLTEMPERATUR
7
Die Solltemperatur in der Zone kann direkt vom Raumthermostaten EU-
R-X aus mit den Tasten +/- geändert werden.
Während einer Zeit der Inaktivität zeigt der Bildschirm des Steuergeräts
die aktuelle Temperatur in der Zone an. Mit den Tasten +/- können Sie den
Wert der Solltemperatur ändern. Nach dem Einstellen der Solltemperatur
(nach einigen Sekunden oder nach Drücken der Menütaste) erscheinen die
Einstellmöglichkeiten.
Die geltenden Zeiteinstellungen werden mit den Tasten +/- geändert:
- für eine bestimmte Stundenzahl - klicken Sie auf die Taste +/-, bis
die gewünschte Stundenzahl für die eingestellte Solltemperatur angezeigt
wird, z.B. 1h (die eingestellte Solltemperatur gilt für 1 Stunde, danach
erneut die zuvor gewählte Einstellung: Betriebsplan oder konstante
Temperatur Con). Die Auswahl wird durch Drücken der Menütaste
bestätigt.
- dauerhaft - drücken Sie die Taste +, bis das Wort Con angezeigt wird
(Die eingestellte Solltemperatur gilt auf unbestimmte Zeit, unabhängig
von den Einstellungen der Betriebspläne). Die Auswahl wird durch
Drücken der Menütaste bestätigt.
- Wenn die sich aus den Einstellungen des Wochenbetriebsplans ergebende
Solltemperatur gelten soll, drücken Sie die Taste -, bis die Meldung OFF
angezeigt wird. Die Auswahl wird durch Drücken der Menütaste bestätigt.
23
.2
Symbol
erscheint,
wenn
Solltemperatur
noch
erreicht ist und die jeweilige
Zone aufgeheizt werden muss.
Tasten +/-
eine
- Änderung der Solltemperatur,
Übergang
zwischen
der
Menüfunktionen
-
Entriegelung
(beide
Tasten
drücken)
GND VCC A
B
100cm
in
einer
>
Zonen
>
eine
bedeutet,
Registrierungs-
taste
>Haupt-/Zusatzmodul
2
Um den Fußbodensensor oder die Kabel anzuschließen, entfernen Sie die
hintere Abdeckung des Reglers.
2
23
.2
die
nicht
den
der
Tasten
gleichzeitig
4
Das System verwendet eine terminierende Verbindung. Bei einer
langen Übertragungsleitung oder Kommunikationsproblemen kann eine
Terminierung erforderlich sein. Bei Steuergeräten mit Schalter stellen
Sie diesen am letzten Steuergerät der Leitung auf ON und an den
übrigen Steuergeräten auf 1. Bei Steuergeräten ohne Schalter muss ein
Widerstand mit einem Wert von 120 Ohm zwischen den Signalen A und B
am Ende der Leitung angeschlossen werden.
Detaillierte Informationen zur Ausführung der Klemmverbindung der
Leiste mit den Reglern sind in den Bedienungsanleitungen für EU-L-12,
EU-ML-12 und EU-L-X WiFi beschrieben.
B
•
Das Gedrückthalten der Registrierungstaste führt zum Anzeigen
der aktuellen Programmversion.
Beachten Sie die folgenden Regeln:
- Ein registrierter Regler kann gelöscht (Menü > Installateurmenü
> Haupt-/Zusatzmodul > Zonen > Zone... > Raumsensor >
Sensorauswahl > RS-Kabel) oder sein Betrieb über die Leiste deaktiviert
werden, indem Sie die Option EIN im Untermenü der jeweiligen Zone
deaktivieren.
- Der Versuch, einen Regler in einer Zone zu registrieren, in der bereits
ein anderer Regler registriert ist, führt zur Abmeldung des ersten und der
Registrierung des zweiten Reglers.
- Der Versuch, einen Regler zu registrieren, der bereits in einer anderen
Zone registriert ist, führt dazu, dass er aus der ersten Zone abgemeldet
und in der neuen Zone registriert wird.
Für jeden Raumthermostaten, der einer bestimmten Zone zugeordnet ist,
können Sie eine separate Solltemperatur und ein Wochenbetriebsprogramm
einstellen. Änderungen an diesen Einstellungen können sowohl im
Menü der Leiste als auch in der App emodul.eu (nach der Verwendung
des Moduls) vorgenommen werden. Mit den Tasten +/- können Sie die
Solltemperatur direkt von der Ebene des Raumsensors aus verändern.
8
>
Um das Menü aufzurufen, halten Sie die Menütaste gedrückt. Mit den
Tasten +/- wechseln Sie zwischen den einzelnen Menüfunktionen. Die
Bestätigung der Einstellungen erfolgt durch Drücken der Menütaste oder
nach einer gewissen Zeit der Inaktivität.
FLO
1.
- Durch Drücken der Menütaste wird die Fußbodentemperatur
angezeigt (Option verfügbar nach Aktivierung des Fußbodensensors.
CAL
2.
- diese Funktion ermöglicht das Einstellen der Kalibrierung des
Raumsensors, anschließend des Fußbodensensors Flo (falls aktiviert).
Nachdem Sie die Funktion Cal aufgerufen haben, drücken Sie die
Menütaste. Der Kalibrierungswert kann mit den Tasten +/- eingestellt
werden. Erneut die Menütaste drücken, die Funktion Kalibrierung des
Fußbodensensors Flo erscheint. Die Menü-Taste drücken und mit den
Tasten +/- den Kalibrierungswert einstellen.
LOC
3.
- die Funktion ermöglicht das Einschalten der Auto-Tastensperre.
Nach dem Umschalten auf die Funktion Loc die Menütaste drücken,
anschließend wird die Frage angezeigt, ob die Sperre aktiviert werden soll
(yes, no). Die Auswahl erfolgt über die Tasten +/-. Bestätigen Sie Ihre
Auswahl durch Drücken der Menütaste.
Um die Tasten zu entsperren, halten Sie die Tasten +/- gleichzeitig
gedrückt. Wenn Loc angezeigt wird, sind die Tasten entsperrt.
Um die Sperre zu deaktivieren, rufen Sie erneut die Funktion Loc auf und
wählen Sie die Option „no". Bestätigen Sie Ihre Auswahl durch Drücken
der Menütaste.
DEF
4.
Werkseinstellungen. Nach dem Aufrufen der Funktion Def drücken Sie
die Menütaste, dann wird die Frage angezeigt, ob die Werkseinstellungen
wiederhergestellt werden sollen (yes, no). Die Auswahl erfolgt über
die Schaltflächen +/-. Bestätigen Sie Ihre Auswahl durch Drücken der
Menütaste. Nach dem Wiederherstellen der Werkseinstellungen muss der
Regler erneut an der Leiste registriert werden.
RET
5.
- Verlassen des Menüs. Nach dem Aufrufen der Funktion Ret
drücken Sie die Menütaste, um das Menü zu verlassen.
MONTAGE
1
MENÜFUNKTIONEN
-
diese
Funktion
erlaubt
Abschlusswiderstand
(jumper)
die
Wiederherstellung
der
