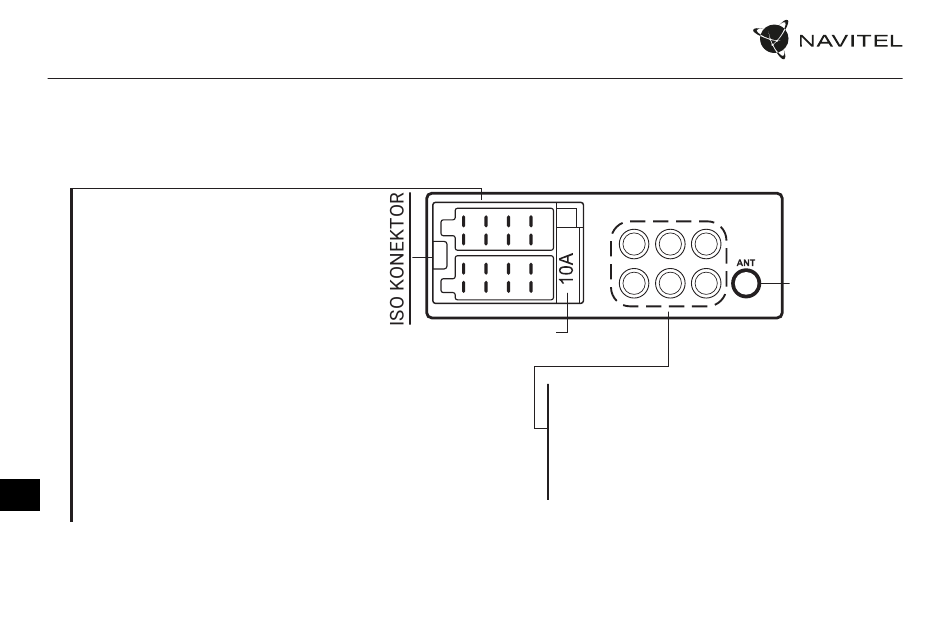

Elektrické schéma
Odporúčame, aby vykonala montážne a spojovacie práce kvalifikovaný odborník s potrebnými znalosťami. Môže vyžadovať inštaláciu kábla
špeciálne nástroje alebo vybavenie. Uistite sa, že tieto práce sú bezpečné.
1. Pravý zadný reproduktor (+)
2. Pravý predný reproduktor (+)
3. Ľavý predný reproduktor (+)
4. Ľavý zadný reproduktor (+)
5. Pravý zadný reproduktor (-)
6. Pravý predný reproduktor (-)
7. Ľavý predný reproduktor (-)
8. Ľavý zadný reproduktor (-)
9. Parkovací senzor
10. Nepoužité
11. Napájacia anténa
12. Zapaľovanie/Príslušenstvo (+12V)
13. Brzdové vedenie
14. Konštantné napájanie (+12V)
SK 15. Nepoužité
16. GND/zem
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
POISTKA 10A
1. Ľavý konektor RCA
2. Pravý konektor RCA
3. Video výstup
4. Video výstup
5. Subwoofer
6. Zadná kamera
1 3 5
2 4 6
FM anténa
