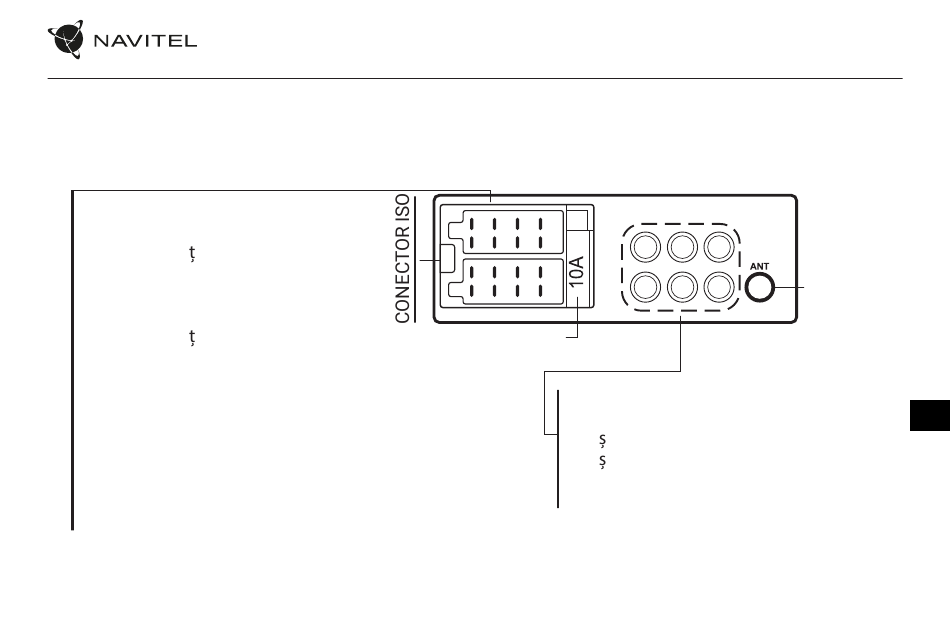

Schema de conexiuni

Se recomandă insistent ca lucrările de instalare a radioului auto să fie efectuate de personal calificat, cu abilitățile necesare. Asigurați-vă că aceste
lucrări sunt sigure în cazul autoinstalării.
1. Difuzor spate dreapta (+)
2. Difuzor fata dreapta (+)
3. Difuzor fa ă stânga (+)
4. Difuzor spate stânga (+)
5. Difuzor spate dreapta (-)
6. Difuzor fata dreapta (-)
7. Difuzor fa ă stânga (-)
8. Difuzor spate stânga (-)
9. Senzor parcare
10. Nefolosit
11. Antena de putere
12. Aprindere/accesoriu (+12V)
13. Linie de frână
14. Alimentare constantă (+12V)
15. Nefolosit
16. Sol
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
SIGURANTA 10A
1. Conector RCA din stânga
2. Conector RCA din dreapta
3. Ie ire video
4. Ie ire video
5. Subwoofer
6. Camera din spate
NAVITEL RD9
1 3 5
2 4 6
ANTENA FM
