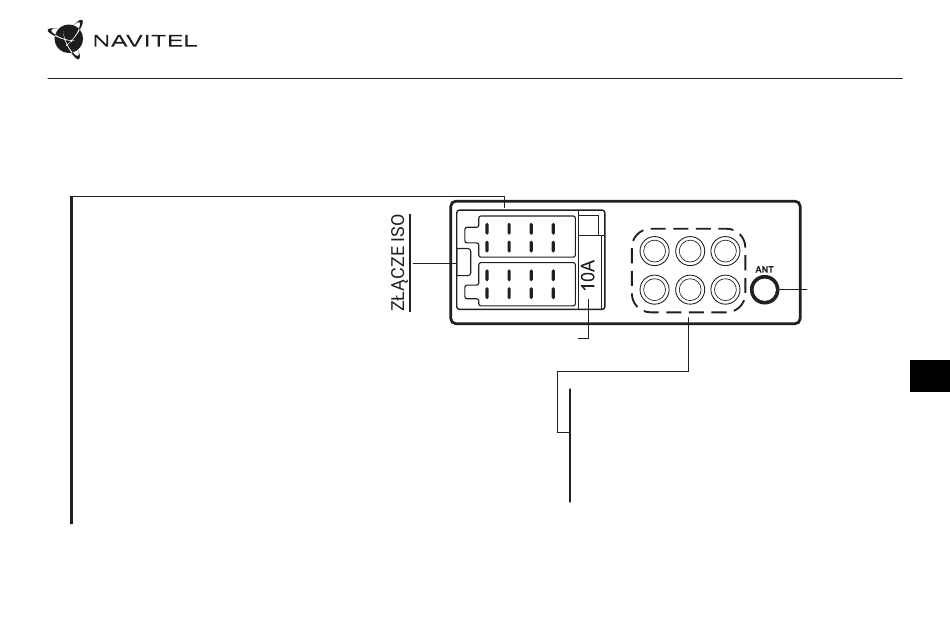

Schemat połączeń
Zaleca się, aby instalacja radia samochodowego została wykonana przez wykwalifikowany personel, który dysponuje niezbędnymi umiejętnościami.
Przeprowadzenie kabla może wymagać specjalnych narzędzi. Upewnij się, że wykonanie tych czynności będzie bezpieczne.
1. Tylny prawy głośnik (+)
2. Przedni prawy głośnik (+)
3. Przedni lewy głośnik (+)
4. Tylny lewy głośnik (+)
5. Tylny prawy głośnik (-)
6. Przedni prawy głośnik (-)
7. Przedni lewy głośnik (-)
8. Tylny lewy głośnik (-)
9. Czujnik parkowania
10. Nieużywany
11. Antena zasilania
12. Zapłon (+12V)
13. Przewód hamulcowy
14. Zasilanie stałe (+12V)
15. Nieużywany
16. Uziemienie
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
BEZPIECZNIK 10A
1. Lewe złącze RCA
2. Prawe złącze RCA
3. Wyjście wideo
4. Wyjście wideo
5. Subwoofer
6. Kamera wsteczna
NAVITEL RD9
1 3 5
2 4 6
ANTENA FM
