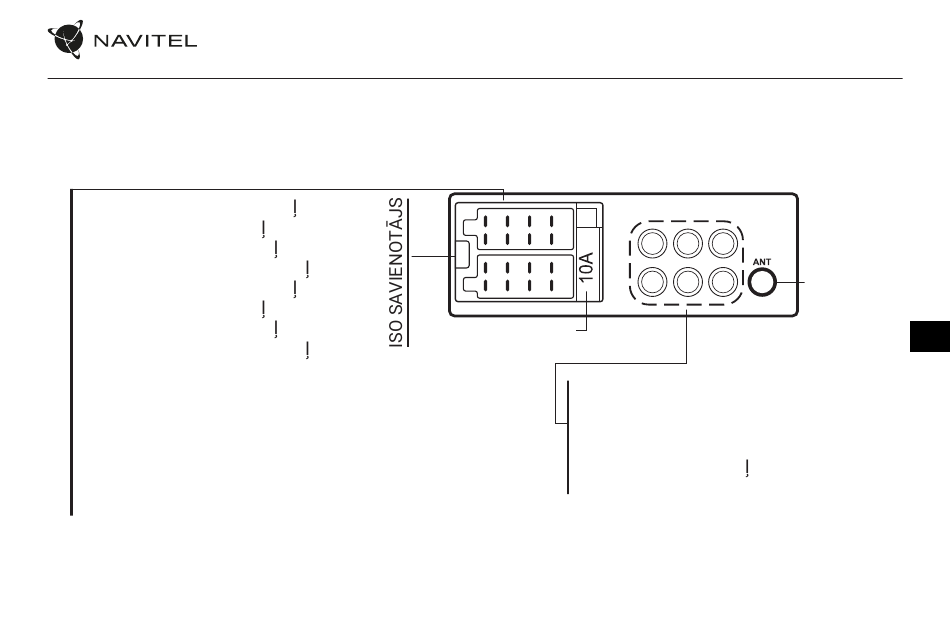

Elektroinstalācijas shēma
Ir ļoti ieteicams, lai automašīnas radio uzstādīšanas darbus veiktu kvalificēts personāls ar nepieciešamajām prasmēm. Pārliecinieties, vai šie darbi ir
droši pašinstalēšanas gadījumā.
1. Aizmugurējais labais ska runis (+)
2. Priekšējais labais ska runis (+)
3. Priekšējais kreisais ska runis (+)
4. Aizmugurējais kreisais ska runis (+)
5. Aizmugurējais labais ska runis (-)
6. Priekšējais labais ska runis (-)
7. Priekšējais kreisais ska runis (-)
8. Aizmugurējais kreisais ska runis (-)
9. Parkošanās sensors
10. Nav izmantots
11. Strāvas antena
12. Aizdedze/piederums (+12V)
13. Bremžu līnija
14. Pastāvīga strāvas padeve (+12V)
15. Nav izmantots
16. Zemējums
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
DROŠINĀTĀJS 10A
1. Kreisais RCA savienotājs
2. Labais RCA savienotājs
3. Video izvade
4. Video izvade
5. Zemfrekvences ska runis
6. Aizmugurējā kamera
NAVITEL RD9
1 3 5
2 4 6
FM ANTENA
