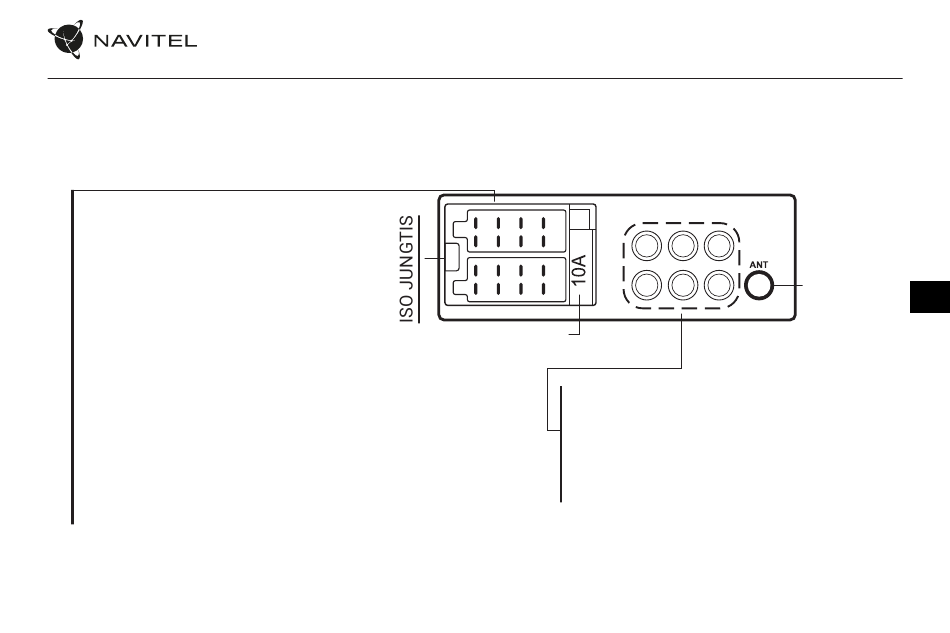

Elektros schema
Primygtinai rekomenduojama, kad automobilio radijo montavimo darbus atliktų kvalifikuotas personalas, turintis reikiamų įgūdžių. Įsitikinkite, kad
šie darbai yra saugūs, jei patys montuojate.
1. Galinis dešinysis garsiakalbis (+)
2. Priekinis dešinysis garsiakalbis (+)
3. Priekinis kairysis garsiakalbis (+)
4. Galinis kairysis garsiakalbis (+)
5. Galinis dešinysis garsiakalbis (-)
6. Priekinis dešinysis garsiakalbis (-)
7. Priekinis kairysis garsiakalbis (-)
8. Galinis kairysis garsiakalbis (-)
9. Parkavimo jutiklis
10. Nėra naudojamas
11. Maitinimo antena
12. Uždegimas/priedas (+12V)
13. Stabdžių linija
14. Nuolatinis maitinimo šaltinis (+12V)
15. Nėra naudojamas
16. Žemė
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
SAUGIKLIS10A
1.
Kairė RCA jungtis
2.
Dešinė RCA jungtis
3.
Vaizdo išvestis
4.
Vaizdo išvestis
5.
Žemųjų dažnių garsiakalbis
6.
Galinė kamera
NAVITEL RD9
1 3 5
2 4 6
FM ANTENA
