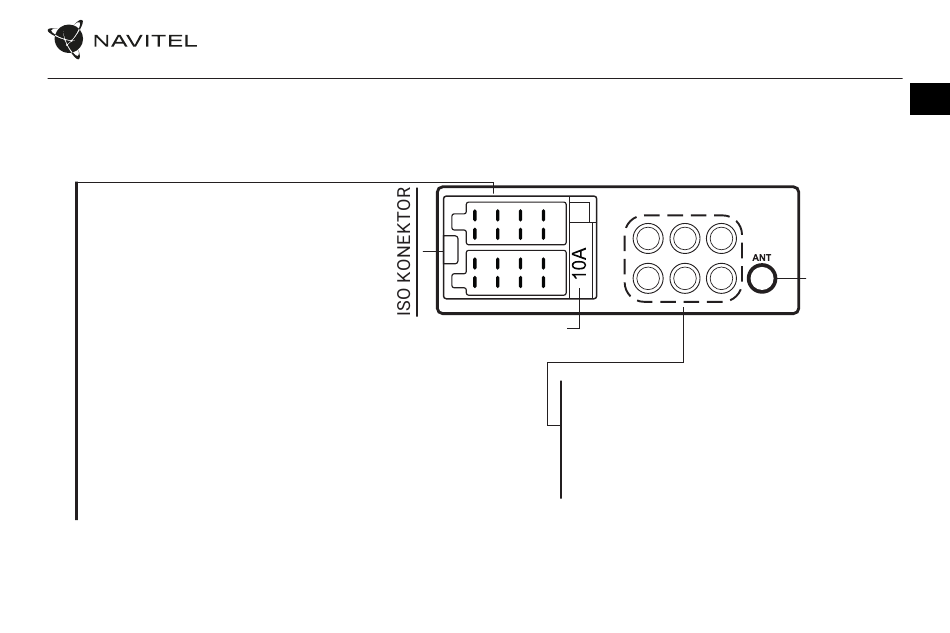

Elektrické schéma
Důrazně se doporučuje, aby instalaci rádia provedl kvalifikovaný personál s potřebnými dovednostmi. Pokud jej instalujete sami, ujistěte se, že jste
provedli všechna nezbytná opatření.
1. Pravý zadní reproduktor (+)
2. Pravý přední reproduktor (+)
3. Levý přední reproduktor (+)
4. Levý zadní reproduktor (+)
5. Pravý zadní reproduktor (-)
6. Pravý přední reproduktor (-)
7. Levý přední reproduktor (-)
8. Levý zadní reproduktor (-)
9. Parkovací senzor
10. Nepoužívá
11. Napájecí anténa
12. Zapalování/Příslušenství (+12V)
13. Brzdové vedení
14. Konstantní napájení (+12V)
15. Nepoužívá
16. GND/zem
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
POJISTKA 10A
1. Levý konektor RCA
2. Pravý konektor RCA
3. Video výstup
4. Video výstup
5. Subwoofer
6. Zadní kamera
NAVITEL RD9
1 3 5
ANTÉNA
2 4 6
RÁDIA
