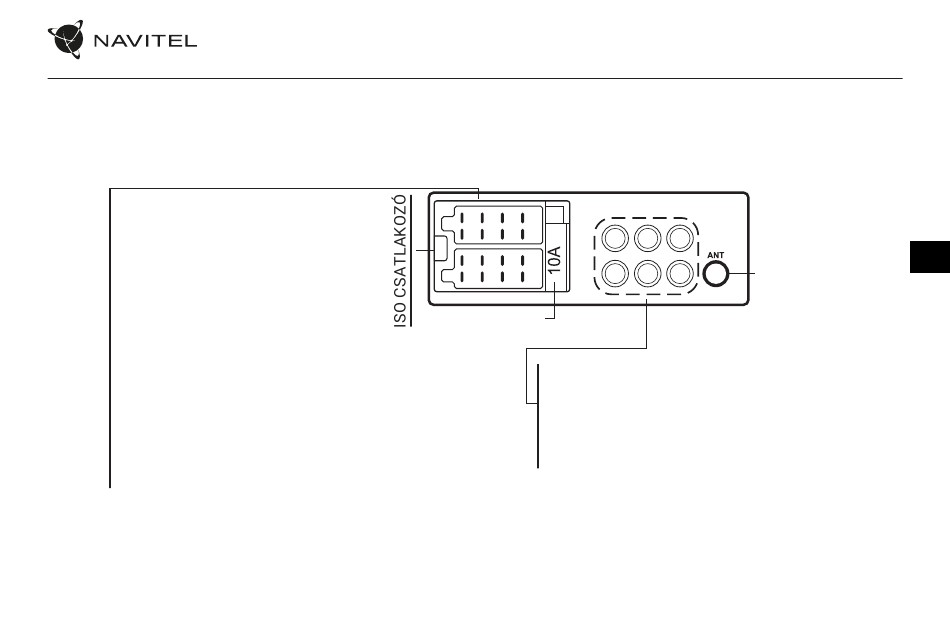

Bekötési rajz
Kifejezetten ajánlott, hogy az autórádió beszerelését szakképzett, a szükséges ismeretekkel rendelkező személyzet végezze. Győződjön meg arról,
hogy ezek a munkák biztonságosak az önálló telepítés esetén.
1. Jobb hátsó hangszóró (+)
2. Jobb első hangszóró (+)
3. Bal első hangszóró (+)
4. Bal hátsó hangszóró (+)
5. Jobb hátsó hangszóró (-)
6. Jobb első hangszóró (-)
7. Bal első hangszóró (-)
8. Bal hátsó hangszóró (-)
9. Parkolásérzékelő
10. Nem használt
11. Tápfeszültségű antenna
12. Gyújtás/tartozék (+12V)
13. Fékvezeték
14. Állandó áramellátás (+12V)
15. Nem használt
16. Talaj
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
BIZTOSÍTÉK 10A
1. Bal oldali RCA csatlakozó
2. Jobb oldali RCA csatlakozó
3. Videó kimenet
4. Videó kimenet
5. Mélynyomó
6. Hátsó kamera
NAVITEL RD9
1 3 5
2 4 6
FM ANTENNA
