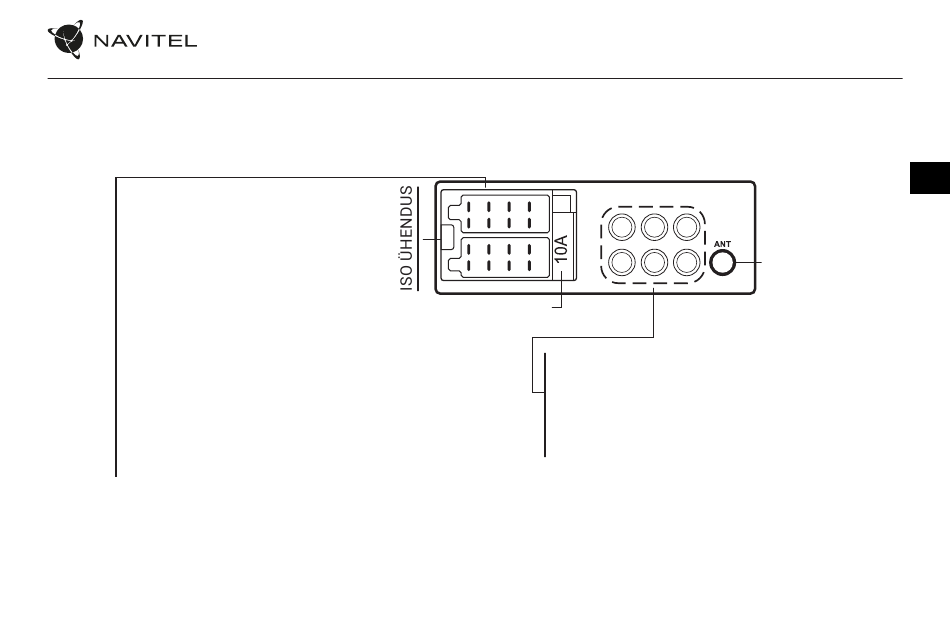

Juhtmestiku skeem
On tungivalt soovitatav, et autoraadio paigaldamise töid teeksid vajalike oskustega kvalifitseeritud personal. Veenduge, et need tööd on
isepaigaldamise korral ohutud.
1. Tagumine parem kõlar(+)
2. Parem eesmine kõlar (+)
3. Eesmine vasak kõlar (+)
4. Tagumine vasak kõlar (+)
5. Tagumine parem kõlar (-)
6. Parem eesmine kõlar (-)
7. Eesmine vasak kõlar (-)
8. Tagumine vasak kõlar (-)
9. Parkimisandur
10. Pole kasutatud
11. Toiteantenn
12. Süüde/tarvik (+12V)
13. Piduritoru
14. Pidev toide (+12V)
15. Pole kasutatud
16. Maapind
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
KAITSME 10A
1. Vasakpoolne RCA pistik
2. Parempoolne RCA pistik
3. Video väljund
4. Video väljund
5. Subwoofer
6. Tagumine kaamera
NAVITEL RD9
1 3 5
2 4 6
FM ANTENN
