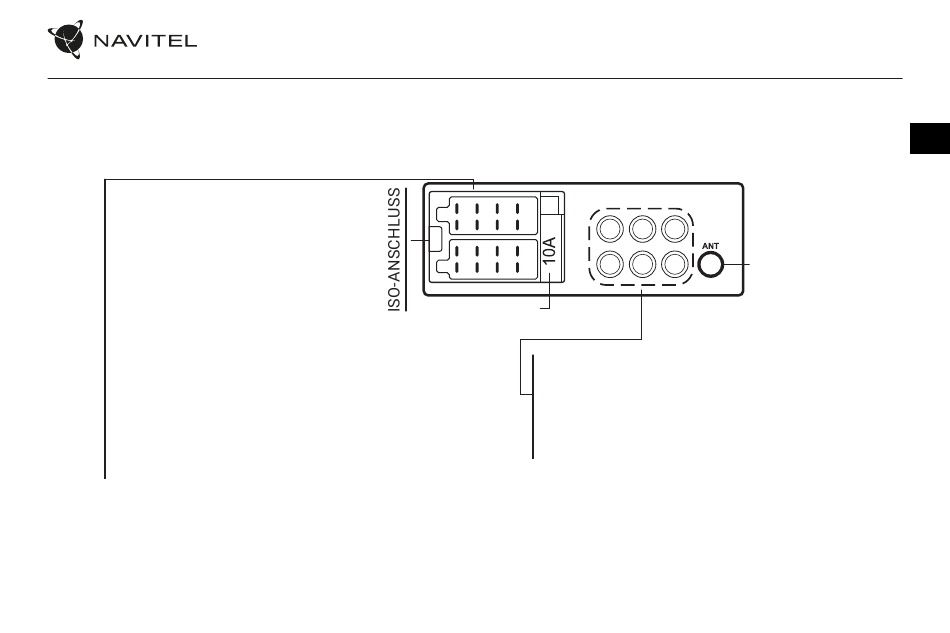

Schaltplan

Es wird dringend empfohlen, die Installation des Autoradios von qualifiziertem Personal mit den erforderlichen Fähigkeiten durchführen zu lassen.
Stellen Sie sicher, dass diese Arbeiten im Falle einer Selbstinstallation sicher sind.
1. Lautsprecher vorne rechts (+)
2. Lautsprecher vorne rechts (+)
3. Lautsprecher vorne links (+)
4. Lautsprecher hinten links (+)
5. Lautsprecher hinten rechts (-)
6. Lautsprecher vorne rechts (-)
7. Lautsprecher vorne links (-)
8. Lautsprecher hinten links (-)
9. Einparkhilfe
10. Nicht benutzt
11. Power-Antenne
12. Zündung/Zubehör (+12V)
13. Bremsleitung
14. Konstante Stromversorgung (+12V)
15. Nicht benutzt
16. Boden
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
SICHERUNG10A
1. Linker RCA-Anschluss
2. Rechter RCA-Anschluss
3. Video-Ausgang
4. Video-Ausgang
5. Subwoofer
6. Rückfahrkamera
NAVITEL RD9
1 3 5
2 4 6
UKW-Antenne
