abzuwickelnde Draht an der Unterseite von hinten nach vorne in Richtung Drahtvorschub
zeigt. Befestigen Sie die Drahtrolle mit Hilfe der Überwurfmutter.

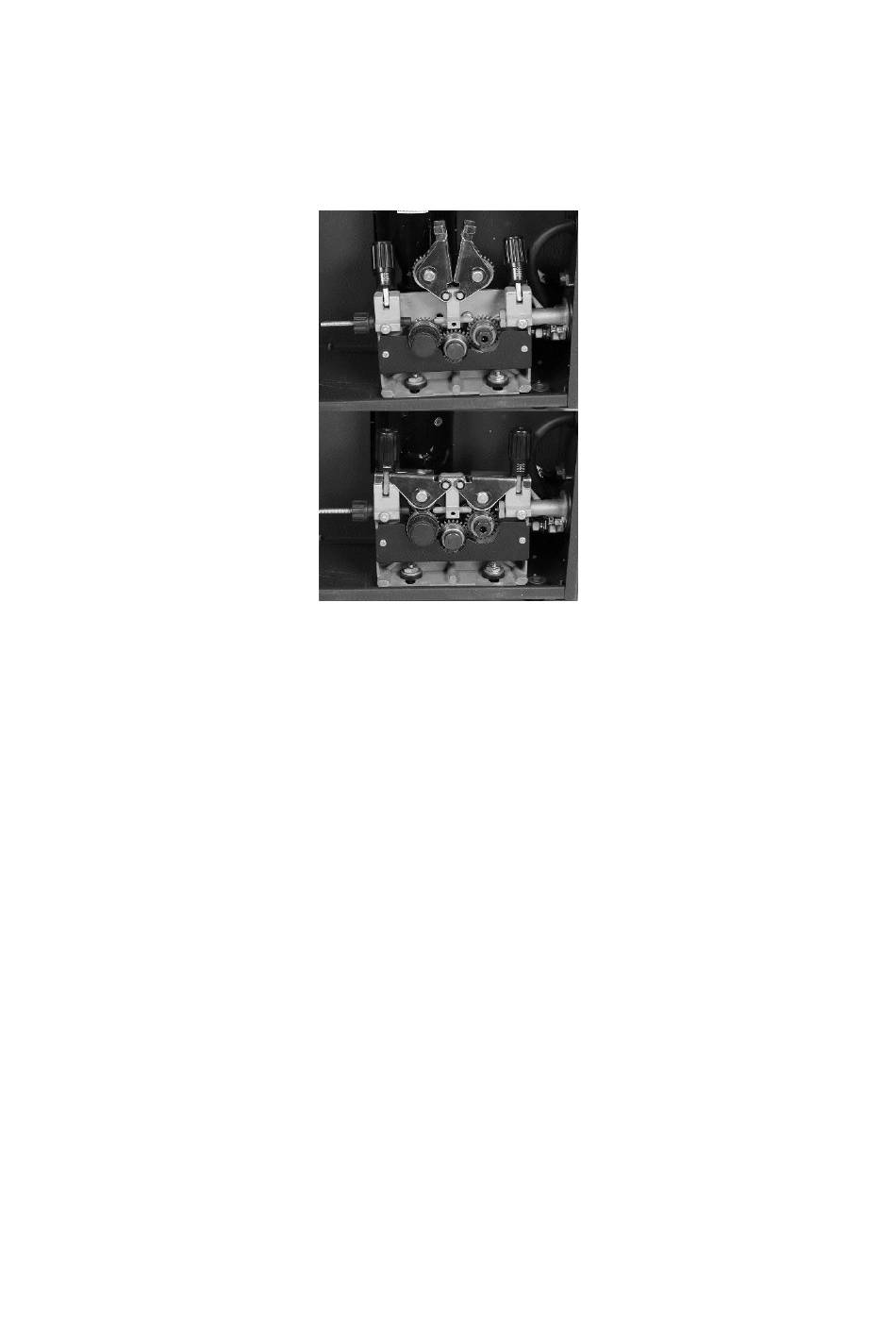

Jetzt klappen Sie den Drahtvorschub auf, in dem Sie die Andruckfeder entspannen und
diese nach vorne wegkippen (siehe Abbildung):
Fädeln Sie den Draht durch die Führungsfeder über die Rille der Vorschubrolle in das
Führungsröhrchen am Ende das Vorschubs ein und verschließen den Vorschub, indem Sie
die obere Wippe nach unten drücken und die Andruckfeder wieder nach oben schwenken.
Die Andruckfeder etwas vorspannen, aber nicht zu fest. Sollte der Draht später nicht
sauber transportiert werden, einfach etwas nachspannen. Hauptschalter am Gerät hinten
einschalten. Das Lüftergeräusch signalisiert Betriebsbereitschaft.
Knopf (2) für den schnellen Drahtvorschub betätigen. Dadurch wird der Drahtvorschub
eingeschaltet und der Draht in das Schlauchpaket transportiert. Bitte prüfen Sie vorher, ob
die Stromdüse (Kontaktröhrchen) vorne im Brenner dem verwendeten Drahtdurchmesser
entspricht. Wenn nicht, bitte wechseln!
Sobald der Draht vorne aus dem Brenner schaut, ist der Vorgang abgeschlossen. Zu weit
herausstehenden Draht mit einem Seitenschneider/einer Fixzange kürzen.
Danach die Seitenklappe schließen und das Massekabel an die (–) Anschlussbuchse
anschließen. Verbinden Sie jetzt den Gasschlauch mit dem Druckregler der
Schutzgasflasche und drehen diese auf. Verbinden Sie Massekabel und Werkstück.
Überprüfen Sie Ihre persönliche Schutzausrüstung.
