Vorbereiten von proACTIV board
Installieren Sie die Software, bevor Sie ACTIV board anschließen.
Serielle Verbindung
a. Befestigen Sie proACTIV board wie im Benutzerhandbuch
beschrieben und in der Zeichnung TP 1443 dargestellt.
b. Verbinden Sie den verrastenden Stecker an einem Ende des
seriellen Kabels mit dem Anschluss in der oberen rechten Ecke auf
der Rückseite von proACTIV board.
c.
Verbinden Sie das andere Ende des seriellen Kabels mit der seriellen
Schnittstelle des PC.
d. Verbinden Sie den Stecker am Ende des Stromkabels des
universellen Netzteils mit dem Anschluss auf der Rückseite des
seriellen Anschlusses, den Sie mit der seriellen Schnittstelle des
Computers verbunden haben.
e. Stecken Sie das Netzteil in einen Mehrfachstecker oder eine
Wandsteckdose.
f.
Befolgen Sie die mit dem Projektor gelieferten Anweisungen zum
Anschließen und Positionieren des Geräts.

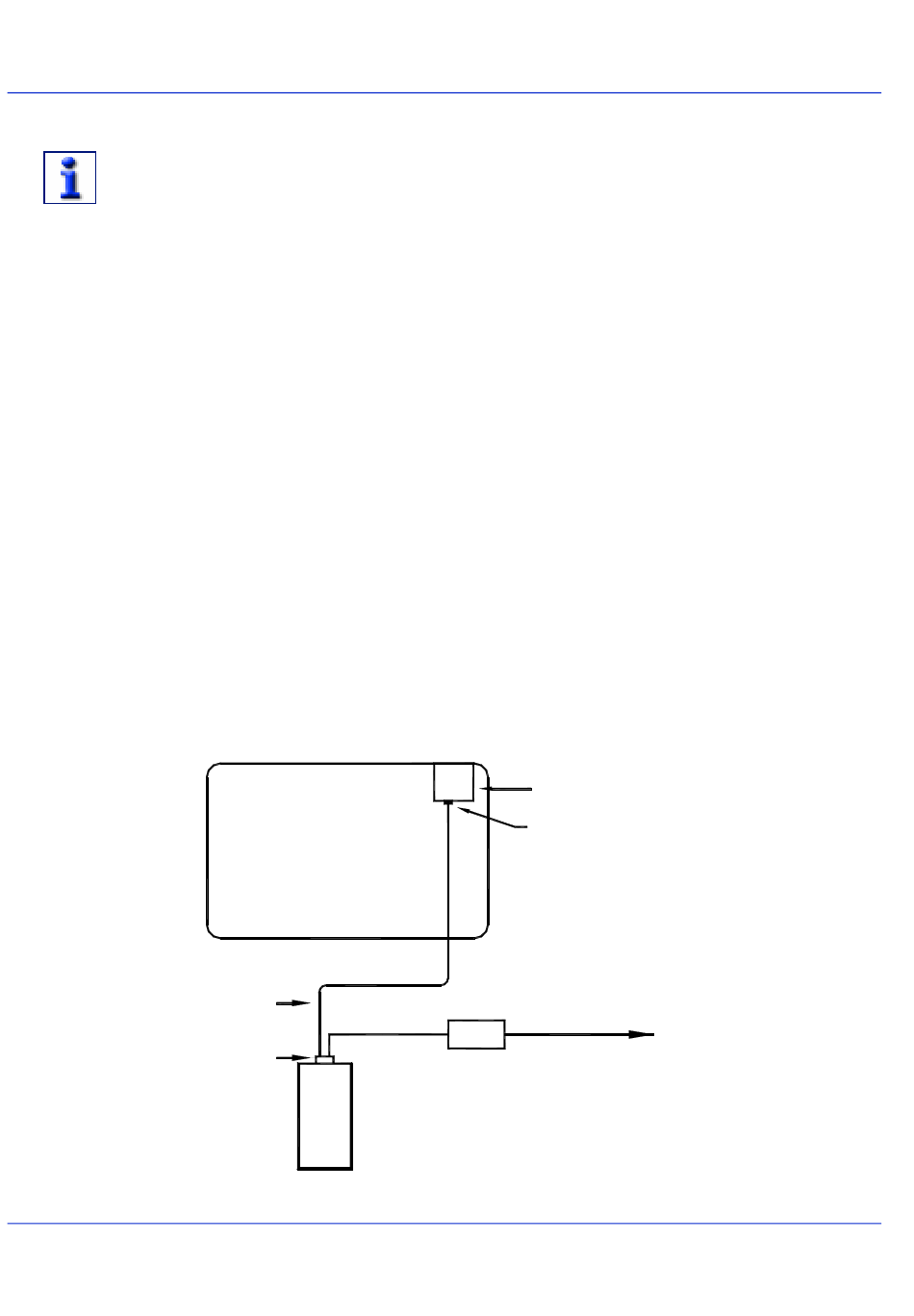

Serielles Kabel
Serielle
Schnittstelle
Serielle
Verbindung
Rückansicht des
proACTIV board
PC
proACTIV board Schnellstartanleitung
Anschlussfeld
Verrastender serieller Stecker
Universelles Netzteil
7
Netzstrom-
versorgung
