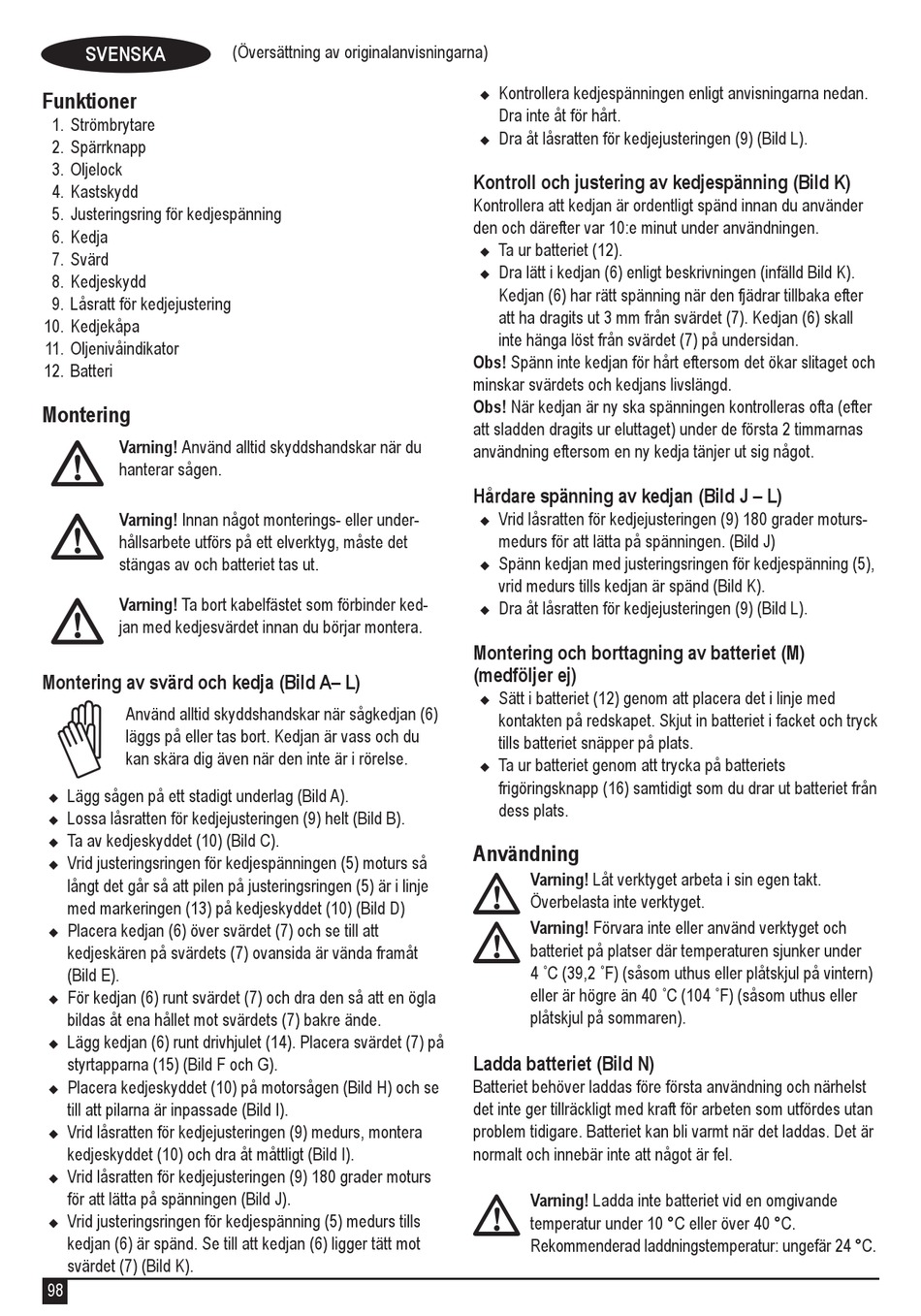

SVENSKA
Funktioner
1. Strömbrytare
2. Spärrknapp
3. Oljelock
4. Kastskydd
5. Justeringsring för kedjespänning
6. Kedja
7. Svärd
8. Kedjeskydd
9. Låsratt för kedjejustering
10. Kedjekåpa
11. Oljenivåindikator
12. Batteri
Montering
Varning! Använd alltid skyddshandskar när du
hanterar sågen.
Varning! Innan något monterings- eller under-
hållsarbete utförs på ett elverktyg, måste det
stängas av och batteriet tas ut.
Varning! Ta bort kabelfästet som förbinder ked-
jan med kedjesvärdet innan du börjar montera.
Montering av svärd och kedja (Bild A– L)
Använd alltid skyddshandskar när sågkedjan (6)
läggs på eller tas bort. Kedjan är vass och du
kan skära dig även när den inte är i rörelse.
Lägg sågen på ett stadigt underlag (Bild A).
u
Lossa låsratten för kedjejusteringen (9) helt (Bild B).
u
Ta av kedjeskyddet (10) (Bild C).
u
Vrid justeringsringen för kedjespänningen (5) moturs så
u
långt det går så att pilen på justeringsringen (5) är i linje
med markeringen (13) på kedjeskyddet (10) (Bild D)
Placera kedjan (6) över svärdet (7) och se till att
u
kedjeskären på svärdets (7) ovansida är vända framåt
(Bild E).
För kedjan (6) runt svärdet (7) och dra den så att en ögla
u
bildas åt ena hållet mot svärdets (7) bakre ände.
Lägg kedjan (6) runt drivhjulet (14). Placera svärdet (7) på
u
styrtapparna (15) (Bild F och G).
Placera kedjeskyddet (10) på motorsågen (Bild H) och se
u
till att pilarna är inpassade (Bild I).
Vrid låsratten för kedjejusteringen (9) medurs, montera
u
kedjeskyddet (10) och dra åt måttligt (Bild I).
Vrid låsratten för kedjejusteringen (9) 180 grader moturs
u
för att lätta på spänningen (Bild J).
Vrid justeringsringen för kedjespänning (5) medurs tills
u
kedjan (6) är spänd. Se till att kedjan (6) ligger tätt mot
svärdet (7) (Bild K).
98
(Översättning av originalanvisningarna)
Kontrollera kedjespänningen enligt anvisningarna nedan.
u
Dra inte åt för hårt.
Dra åt låsratten för kedjejusteringen (9) (Bild L).
u
Kontroll och justering av kedjespänning (Bild K)
Kontrollera att kedjan är ordentligt spänd innan du använder
den och därefter var 10:e minut under användningen.
Ta ur batteriet (12).
u
Dra lätt i kedjan (6) enligt beskrivningen (infälld Bild K).
u
Kedjan (6) har rätt spänning när den fjädrar tillbaka efter
att ha dragits ut 3 mm från svärdet (7). Kedjan (6) skall
inte hänga löst från svärdet (7) på undersidan.
Obs! Spänn inte kedjan för hårt eftersom det ökar slitaget och
minskar svärdets och kedjans livslängd.
Obs! När kedjan är ny ska spänningen kontrolleras ofta (efter
att sladden dragits ur eluttaget) under de första 2 timmarnas
användning eftersom en ny kedja tänjer ut sig något.
Hårdare spänning av kedjan (Bild J – L)
Vrid låsratten för kedjejusteringen (9) 180 grader moturs-
u
medurs för att lätta på spänningen. (Bild J)
Spänn kedjan med justeringsringen för kedjespänning (5),
u
vrid medurs tills kedjan är spänd (Bild K).
Dra åt låsratten för kedjejusteringen (9) (Bild L).
u
Montering och borttagning av batteriet (M)
(medföljer ej)
Sätt i batteriet (12) genom att placera det i linje med
u
kontakten på redskapet. Skjut in batteriet i facket och tryck
tills batteriet snäpper på plats.
Ta ur batteriet genom att trycka på batteriets
u
frigöringsknapp (16) samtidigt som du drar ut batteriet från
dess plats.
@
Användning
Varning! Låt verktyget arbeta i sin egen takt.
@
Överbelasta inte verktyget.
Varning! Förvara inte eller använd verktyget och
batteriet på platser där temperaturen sjunker under
4 ˚C (39,2 ˚F) (såsom uthus eller plåtskjul på vintern)
eller är högre än 40 ˚C (104 ˚F) (såsom uthus eller
plåtskjul på sommaren).
Ladda batteriet (Bild N)
Batteriet behöver laddas före första användning och närhelst
det inte ger tillräckligt med kraft för arbeten som utfördes utan
problem tidigare. Batteriet kan bli varmt när det laddas. Det är
normalt och innebär inte att något är fel.
@
Varning! Ladda inte batteriet vid en omgivande
temperatur under 10 °C eller över 40 °C.
Rekommenderad laddningstemperatur: ungefär 24 °C.
