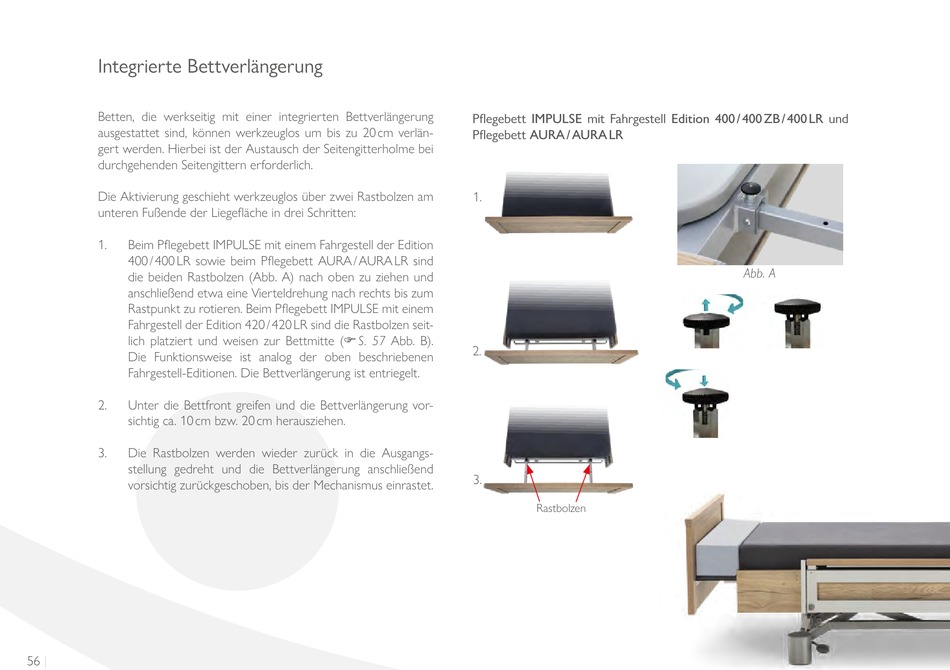

Integrierte Bettverlängerung
Betten, die werkseitig mit einer integrierten Bettverlängerung
ausgestattet sind, können werkzeuglos um bis zu 20 cm verlän-
gert werden. Hierbei ist der Austausch der Seiten gitterholme bei
durchgehenden Seitengittern erforderlich.
Die Aktivierung geschieht werkzeuglos über zwei Rastbolzen am
unteren Fußende der Liegefläche in drei Schritten:
1. Beim Pflegebett IMPULSE mit einem Fahrgestell der Edition
400 / 400 LR sowie beim Pflegebett AURA / AURA LR sind
die beiden Rastbolzen (Abb. A) nach oben zu ziehen und
anschließend etwa eine Vierteldrehung nach rechts bis zum
Rastpunkt zu rotieren. Beim Pflegebett IMPULSE mit einem
Fahrgestell der Edition 420 / 420 LR sind die Rastbolzen seit-
lich platziert und weisen zur Bettmitte ( S. 57 Abb. B).
Die Funktionsweise ist analog der oben beschriebenen
Fahr gestell-Editionen. Die Bettverlängerung ist entriegelt.
2. Unter die Bettfront greifen und die Bettverlängerung vor-
sichtig ca. 10 cm bzw. 20 cm herausziehen.
3. Die Rastbolzen werden wieder zurück in die Ausgangs-
stellung gedreht und die Bettverlängerung anschließend
vorsichtig zurückgeschoben, bis der Mechanismus einrastet.
56 |
Pflegebett IMPULSE mit Fahrgestell Edition 400 / 400 ZB / 400 LR und
Pflegebett AURA / AURA LR
1.
2.
3.
Rastbolzen
Abb. A
