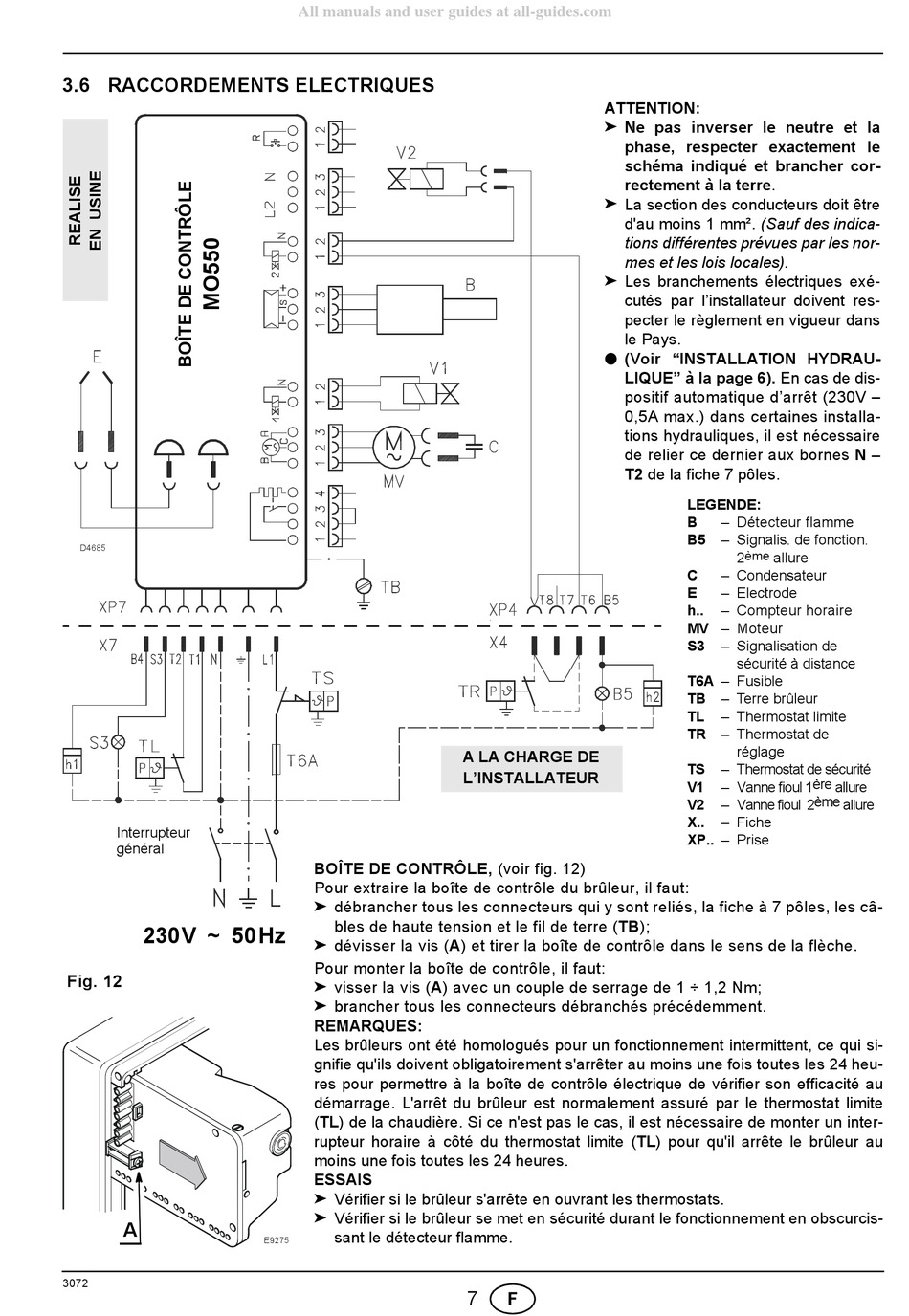

3.6 RACCORDEMENTS ELECTRIQUES
D4685
Interrupteur
général
230V ~ 50Hz
Fig. 12
A
3072
All manuals and user guides at all-guides.com
BOÎTE DE CONTRÔLE, (voir fig. 12)
Pour extraire la boîte de contrôle du brûleur, il faut:
® débrancher tous les connecteurs qui y sont reliés, la fiche à 7 pôles, les câ-
bles de haute tension et le fil de terre (TB);
®
dévisser la vis (A) et tirer la boîte de contrôle dans le sens de la flèche.
Pour monter la boîte de contrôle, il faut:
® visser la vis (A) avec un couple de serrage de 1 ÷ 1,2 Nm;
®
brancher tous les connecteurs débranchés précédemment.
REMARQUES:
Les brûleurs ont été homologués pour un fonctionnement intermittent, ce qui si-
gnifie qu'ils doivent obligatoirement s'arrêter au moins une fois toutes les 24 heu-
res pour permettre à la boîte de contrôle électrique de vérifier son efficacité au
démarrage. L'arrêt du brûleur est normalement assuré par le thermostat limite
(TL) de la chaudière. Si ce n'est pas le cas, il est nécessaire de monter un inter-
rupteur horaire à côté du thermostat limite (TL) pour qu'il arrête le brûleur au
moins une fois toutes les 24 heures.
ESSAIS
® Vérifier si le brûleur s'arrête en ouvrant les thermostats.
® Vérifier si le brûleur se met en sécurité durant le fonctionnement en obscurcis-
sant le détecteur flamme.
E9275
ATTENTION:
®
Ne pas inverser le neutre et la
phase, respecter exactement le
schéma indiqué et brancher cor-
rectement à la terre.
® La section des conducteurs doit être
d'au moins 1 mm². (Sauf des indica-
tions différentes prévues par les nor-
mes et les lois locales).
®
Les branchements électriques exé-
cutés par l'installateur doivent res-
pecter le règlement en vigueur dans
le Pays.
(Voir "INSTALLATION HYDRAU-
LIQUE" à la page 6). En cas de dis-
positif automatique d'arrêt (230V –
0,5A max.) dans certaines installa-
tions hydrauliques, il est nécessaire
de relier ce dernier aux bornes N –
T2 de la fiche 7 pôles.
A LA CHARGE DE
L'INSTALLATEUR
7
F
LEGENDE:
B – Détecteur flamme
B5 – Signalis. de fonction.
ème
2 allure
C – Condensateur
E – Electrode
h.. – Compteur horaire
MV – Moteur
S3 – Signalisation de
sécurité à distance
T6A – Fusible
TB – Terre brûleur
TL – Thermostat limite
TR – Thermostat de
réglage
TS – Thermostat de sécurité
– Vanne fioul 1 ère allure
V1
– Vanne fioul 2 ème allure
V2
X.. – Fiche
XP.. – Prise
