HYGROREGULIERTE FENSTERLÜFTER
INSTALLATIONSBEISPIEL UND INSTRUKTION:
ACHTUNG!. Schlitzgrößen für Muffeninstallation im separaten Handbuch.
MONTAGEANLEITUNG:
1. Öffnungen im Fensterrahmen ausschneiden (Abb. 1);
2. Den Lüfter und die Wetterschutzhaube mit den beigefügten
Schaftschrauben befestigen;
3. Zuziehen, bis der Widerstand gespürt wird. Stärkeres Festziehen
kann die Beschädigung der Elemente zur Folge haben;
4. Die (beigefügten) Blenden einsetzen;
5. Optional können die Elemente mit Silikon abgedichtet werden (Abb. 3);
ANMERKUNGEN!:
1. Die Verwendung von anderen als den in der Anleitung angegebenen Fugen kann dazu führen,
dass der Auslass nicht wie vorgesehen funktioniert;
2. Der Luftstrom darf nicht behindert, abgeklebt oder in ähnlicher Weise eingeschränkt werden - dies führt zu
Dies führt zu einem fehlerhaften Betrieb des Belüftungssystems;
3. Der Luftauslass sollte bei Bedarf gereinigt werden. Dies sollte mit einem trockenen Tuch geschehen.
4. Das Polyamidband darf nicht nass werden. Dies führt zu irreparablen Schäden am Luftauslass.
Es dürfen keine Mittel verwendet werden, die das Polyamidband oder das Gehäuse beschädigen können, z.B.: ätzende
Flüssigkeiten, Reinigungsmittel oder Puder.
6. Das Gerät sollte bei Renovierungen gut vor Staub, Farbe usw. geschützt werden. Diese können das Gerät beschädigen. Das Gerät
wird nicht mit einem Schraubendreher geliefert.
7. Montageschrauben sind nicht im Lieferumfang enthalten. Wir empfehlen die Schrauben 3,9x19.
brookvent.de
176 mm

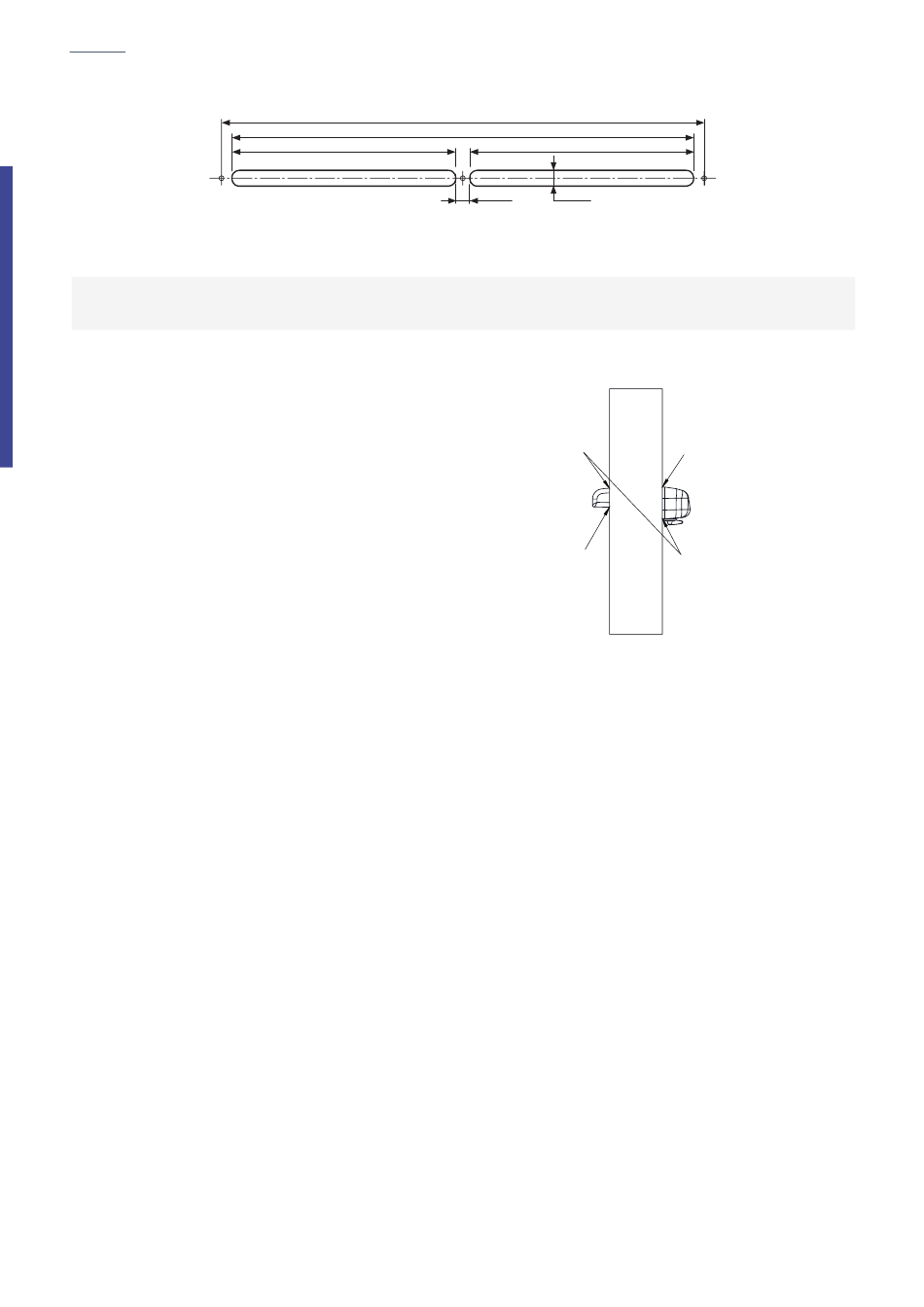

Abb. 1. Abstand und Abmessungen der Fräsungen in Fenster aus PVC und Holz
* - Technische Parameter für Schlitze h = 8-12mm
380 mm
362 mm
176 mm
10 mm
8-12 mm
Abb. 3.
Silikondichtmittel wird empfohlen
6
