MANUELLE FENSTERLÜFTER
INSTALLATIONSBEISPIEL UND INSTRUKTION:
SM TIP VENT
SM TIP VENT MINI
ACHTUNG!. Schlitzgrößen für Muffeninstallation im separaten Handbuch.
MONTAGEANLEITUNG:
1. Öffnungen im Fensterrahmen ausschneiden (Abb. 1);
2. Den Lüfter und die Wetterschutzhaube mit den beigefügten
Schaftschrauben befestigen;
3. Zuziehen, bis der Widerstand gespürt wird. Stärkeres Festziehen
kann die Beschädigung der Elemente zur Folge haben;
4. Die (beigefügten) Blenden einsetzen;
5. Optional können die Elemente mit Silikon abgedichtet werden (Abb. 3);
ANMERKUNGEN!:
1. Die Anwendung anderer als die in der Anleitung angegebenen Spalten kann verursachen, dass der Lüfter nicht gemäß den
entworfenen Parametern wirkt;
2. Der Luftdurchfluss darf nicht verstopft, verklebt oder auf ähnliche Weise begrenzt werden – es kann eine falsche Wirkungsweise
der Lüftungsanlage als Folge haben;
3. Die Lüfter sollen nach Bedarf sauber gemacht werden. Sie sollten mit einem trockenen Tuch gereinigt werden.
4. Unter extremen klimatischen Bedingungen kann es- je nach Einbausituation-im Beschlagfalz zu Kondensatbildung kommen. Dies
ist ein physikalischer Effekt und stellt keinen Mangel dar.
V1 23.04.2025 DE
170 mm

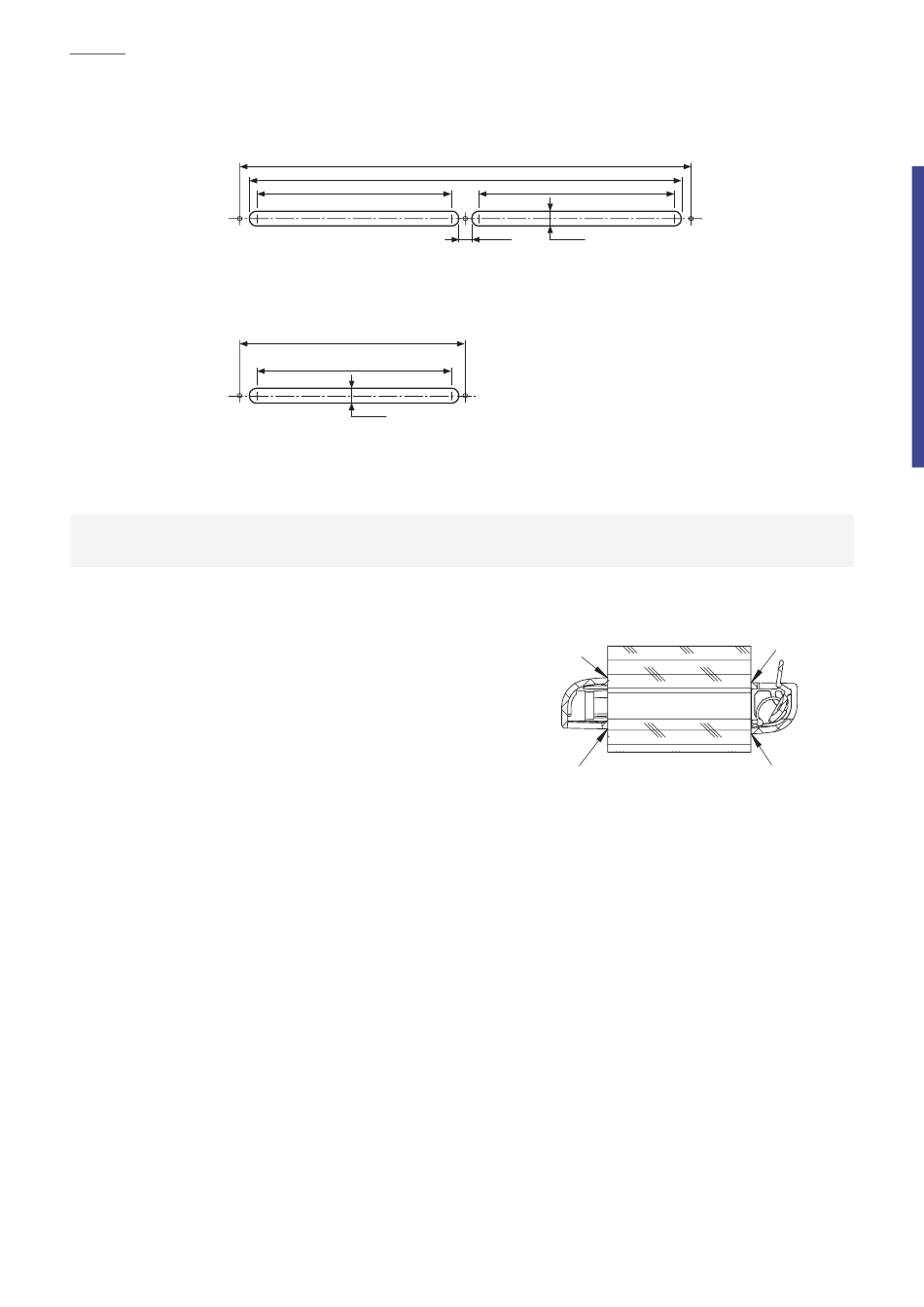

Abb. 1. Abstand und Abmessungen der Fräsungen in Fenster aus PVC und Holz
215 mm
170 mm
12 mm
Abb. 1. Abstand und Abmessungen der Fräsungen in Fenster aus PVC und Holz
* - Technische Parameter für Schlitze h = 12mm
396 mm
360 mm
170 mm
20 mm
12 mm
= =
Silikondichtmittel wird empfohlen
33
=
Abb. 3.
