DRUCKFENSTERLÜFTER
INSTALLATIONSBEISPIEL:
PVC-Fenster
INSTALLATIONSBEISPIEL UND INSTRUKTION:
ACHTUNG!. Schlitzgrößen für Muffeninstallation im separaten Handbuch.
MONTAGEANLEITUNG:
1. Öffnungen im Fensterrahmen ausschneiden (Abb. 1);
2. Den Lüfter und die Wetterschutzhaube
mit den beigefügten Schaftschrauben befestigen;
3. Festziehen, bis der Widerstand gespürt wird. Stärkeres
Festziehen kann die Beschädigung der Elemente zur Folge haben;
4. Die (beigefügten) Blenden einsetzen;
5. Optional können die Elemente mit Silikon abgedichtet werden
(Abb. 3);
ANMERKUNGEN!:
1. Die Anwendung anderer als die in der Anleitung angegebenen Spalten kann verursachen, dass der Lüfter nicht gemäß den
entworfenen Parametern wirkt;
2. Der Luftdurchfluss soll nicht verstopft, verklebt oder auf ähnliche Weise begrenzt werden – es kann eine falsche Wirkungsweise
der Lüftungsanlage als Folge haben;
3. Die Lüfter sollen nach Bedarf sauber gemacht werden. Sie mit einem trockenen Tuch gereinigt werden.
4. Unter extremen klimatischen Bedingungen kann es- je nach Einbausituation- im Beschlagfalz zu Kondensatbildung kommen.
Dies ist ein physikalischer Effekt und stellt keinen Mangel dar.
brookvent.de
Holzfenster

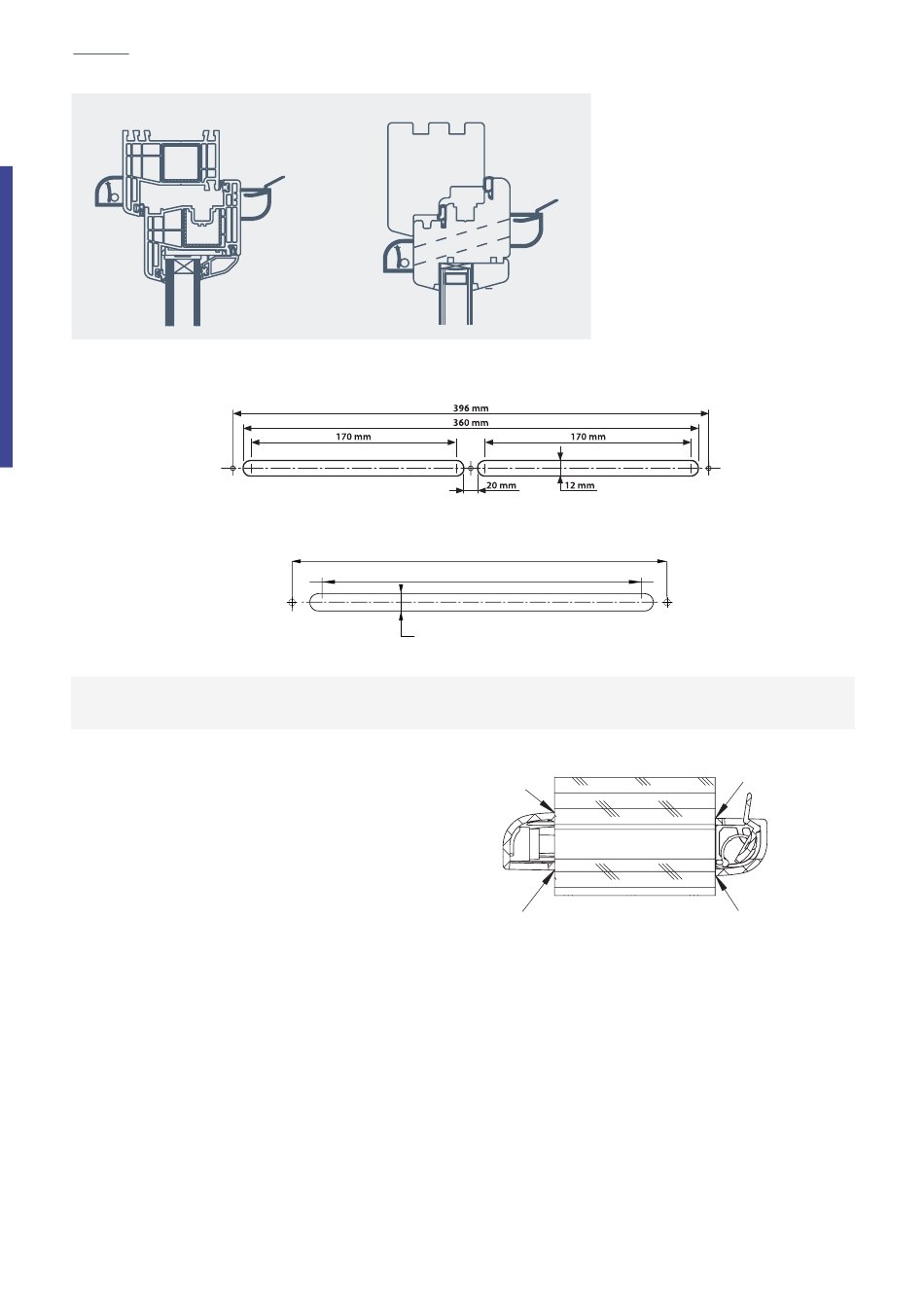

Abb. 1. Abstand und Abmessungen der Fräsungen in Fenster aus PVC und Holz
12 mm
* - Technische Parameter für Schlitze h = 12mm
215 mm
170 mm
Abb. 3.
Silikondichtmittel wird empfohlen
