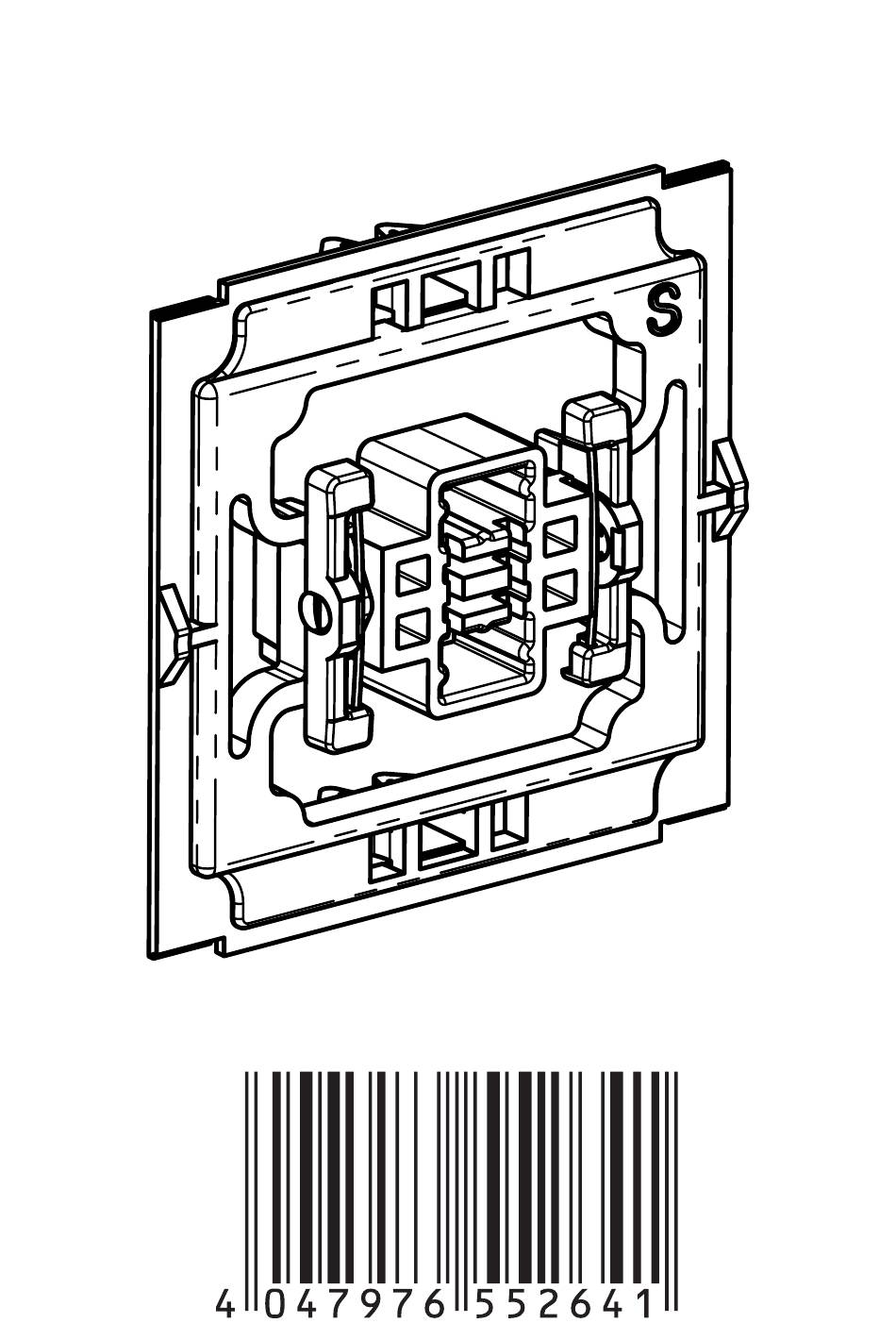

- Seite 1 Adapter für Siemens-Schalterserien 155263A2A...
-
Seite 2: Funktion
Montageanleitung 155266 V1.0 (02/2020) Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie mit der Montage beginnen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Alle in dieser Anleitung verwendeten Hersteller- und Produktnamen werden nur zur Identifikation der Produkte verwendet und können eingetragene Marken- oder Warenzei- chen der entsprechenden Hersteller sein. - Seite 3 Modelle Mit dem Adapter für Siemens-Schalterserien lassen sich die Schalterserien „DELTA miro“, „DELTA line“ und „DELTA style“ integrieren. Montage Die Adapter für Siemens-Schalterserien ermöglichen einen kostensparenden Austausch von Schaltern des Herstellers Siemens gegen eine intelligente Funk- Installation. Bei einer Neuinstallation können Funk-Aktoren mit geringem Aufwand in das Design der vorgesehenen Schalterserien integriert werden.
- Seite 4 Nehmen Sie parallel zu dieser Montageanlei- tung auch die Installationsanweisung der Bedienungsanleitung des jeweiligen Funk- Aktors zur Hilfe. Beachten Sie bei der Montage insbesondere die Sicherheitshinweise der oben genannten Bedienungsanleitung. Beim Austausch bestehender Schalter gehen Sie bitte folgendermaßen vor: • Ziehen Sie die Wippe vom Rahmen des Schalters •...
- Seite 5 Wippenaufnahme (A) ungekürzt (Original): DELTA miro & line DELTA style • Kürzen Sie die zwei mittleren Aufnahmen (A) auf der Rückseite der Wippe auf 10 mm (DELTA miro und DELTA line) bzw. 9 mm (DELTA style) Länge. Wippenaufnahme (A) gekürzt: DELTA miro &...
- Seite 6 Da das Material der Wippenaufnahmen sehr fest ist, ist es empfehlenswert, eine Säge zu verwenden. Bearbeiten Sie die Enden der Aufnahmen anschließend mit einer Feile, um diese abzuschrägen. Bei Verwendung der Schalterserien „DELTA miro“ und „DELTA line“ müssen die vier Laschen des Adapters an den vorgeprägten Stellen mit einem Seitenscheider abgeschnitten werden: •...
- Seite 7 Adapter und Wippenaufnahme montiert: • Setzen Sie den Rahmen auf den bereits instal- lierten Funk-Aktor. • Beachten Sie bei der Montage, dass sich die Config-Taste des Funk-Aktors links oben befin- den muss. • Befestigen Sie die Wippe mit dem Adapter auf dem Funk-Aktor.
- Seite 8 Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
