CAME GARD Serie Montageanleitung Seite 17

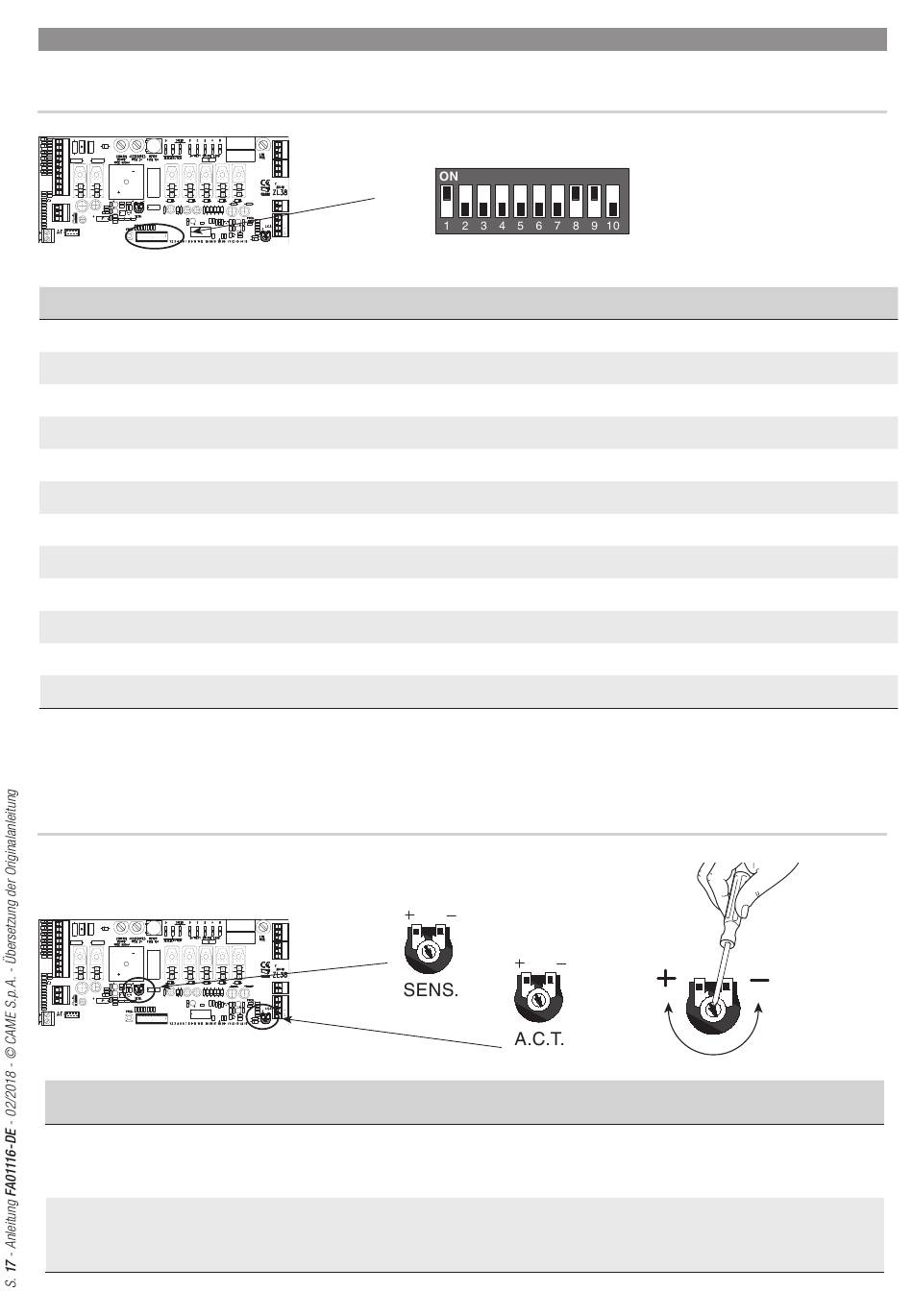

PROGRAMMIERUNG
FUNKTIONEN
ON
1 2 3 4 5 6 7 8 9 10
DIP Beschreibung der Funktionen
1 ON AUTOZULAUF (1 OFF - deaktiviert)
2 ON NUR AUF über auf 2-7 angeschlossenen Taster und/oder Handsender (AF-Steckmodul muss aufgesteckt sein)
2 OFF AUF-ZU-REVERSIERUNG über auf 2-7 angeschlossenen Taster und/oder Handsender (AF-Steckmodul muss aufgesteckt sein)
3 ON 24 V Ausgang auf 10-E während der Schrankenläufe und bei geschlossenem Baum
3 OFF 24 V Ausgang auf 10-E während der Schrankenläufe
4 ON TOTMANNBETRIEB (4 OFF - deaktiviert)
5 ON VORBLINKEN im Auf- und Zulauf (Dauer: 5 Sekunden) (5 deaktiviert)
6 ON HINDERNISERFASSUNG bei stehendem Motor (6 OFF - deaktiviert)
7 ON SLAVE gesteuerter Motor (7 OFF - deaktiviert)
8 OFF SOFORTIGER ZULAUF des Schrankenbaums (8 ON - deaktiviert)
9 OFF NOTSTOPP (9 ON - deaktiviert)
10 ON BREMSWIRKUNG des Schrankenbaums im Zulauf (10 OFF - deaktivier)
POTENTIOMETER
ON
1 3 4 5 6 7 8 9 10
2
Potentio-
Beschreibung der Funktionen
meter
Empfindlichkeit
SENS Einstellung der Empfindlichkeit der Hinderniserfassung während der Schrankenbaumbewegung.
Min. Empfindlichkeit (-) bzw. max. Empfindlichkeit (+).
Aufhaltezeit vor Autozulauf
A.C.T. Die Aufhaltezeit in offener Schrankenstellung wird eingestellt. Nach Ablauf dieser Zeit, erfolgt der Autozulauf.
Die Aufhaltezeit kann von 1 bis 120 Sek. eingestellt werden
Werkseinstellung
ON
OFF
