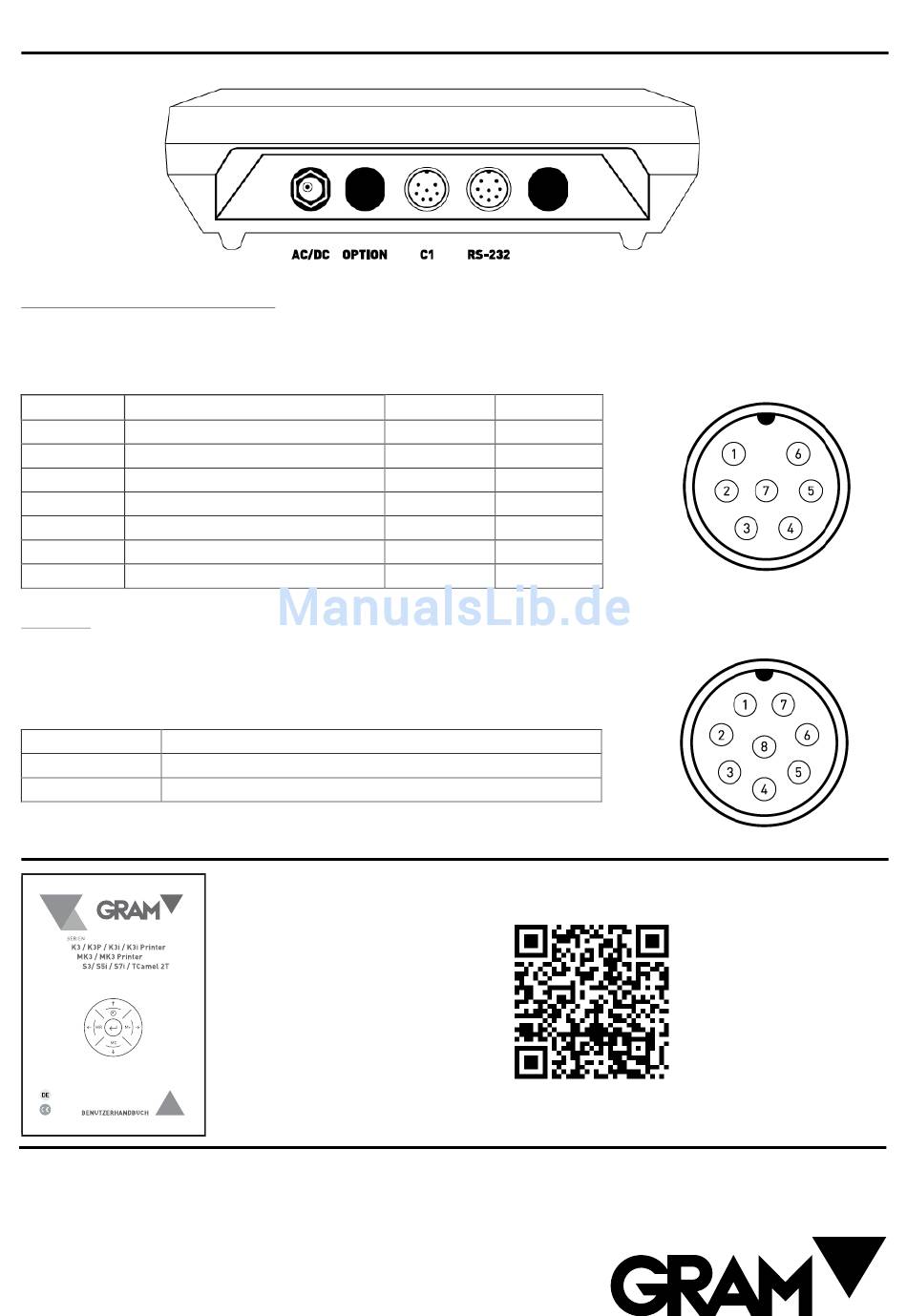

Gram K3 Kurzanleitung Seite 4

VERBINDUNGEN
W ägezellenanschluss (C1)
Multipin mobile connector.
Male chassis socket P700 (7-pines).
PIN 1 SIG -
PIN 2 SIG +
PIN 3 ABSCHIRMUNG
PIN 4 EXC -
PIN 5 SENSE -
PIN 6 EXC +
PIN 7 SENSE +
RS-232
Multipin mobile connector.
Male chassis socket P700 (8-pines).
4 RxD
5 TxD
6 GND
MEHR INFORMATION
Gram Precision S.L.
Travesía Industrial, 11 · 08907
Hospitalet de Llobregat · Barcelona (Spain)
Tel. +34 902 208 000 · +34 93 300 33 32
Fax +34 93 300 66 98
comercial @gram.es
www.gram-group.com
Load Cell A Load Cell B
Blau
Braun
Abschirmung Abschirmung
Schwarz
-
Rot
-
Laden S ie d as v ollständige H andbuch h erunter u nter:
http://gram-­‐group.com/wp-­‐content/uploads/2016/12/MANUAL_K3_2017_DEU.pdf
Weiß
Grün
Schwarz
Blau
Rot
Gelb
4
