Bauanleitung 119.099
Opitec Speedboot
11

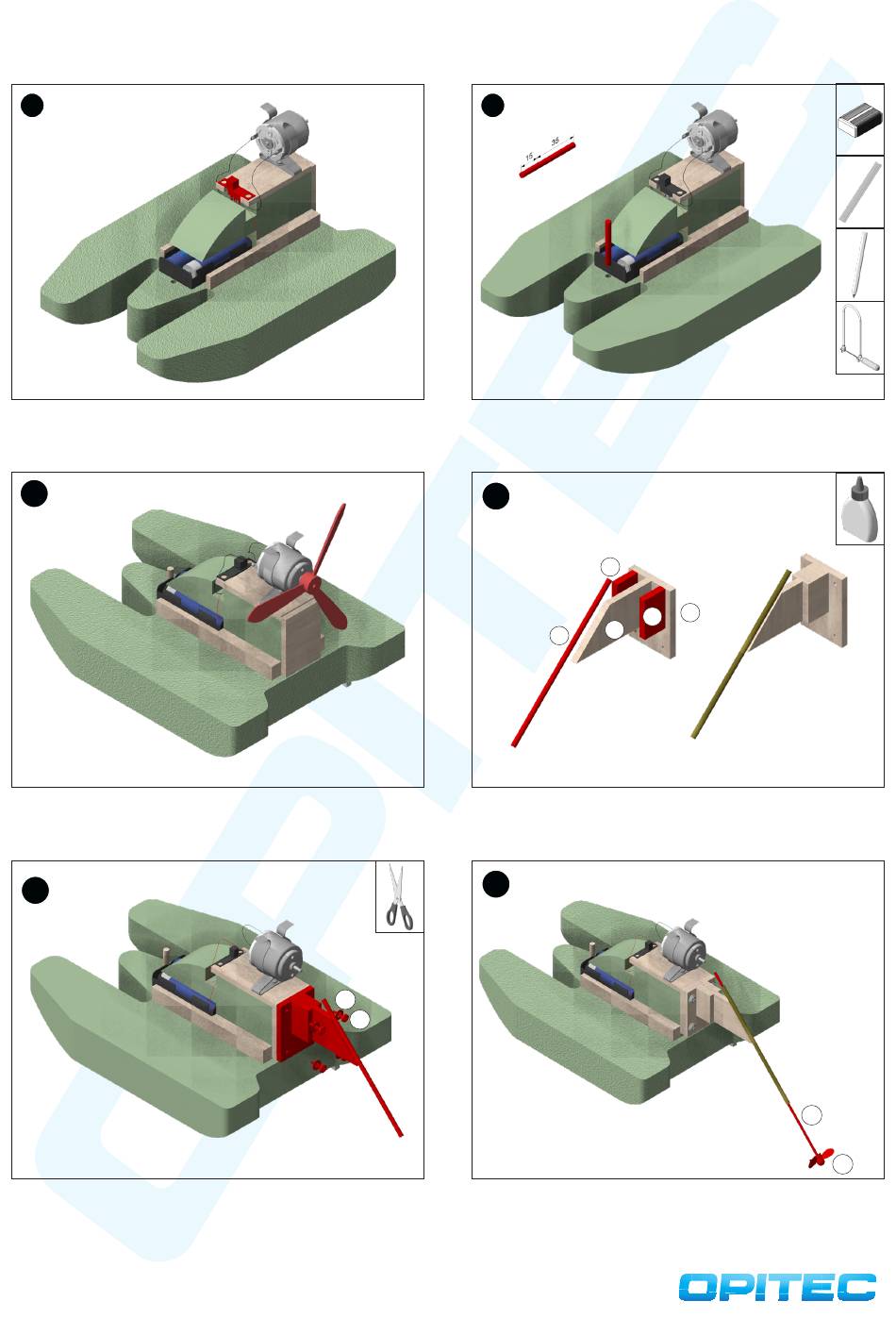

Den Schalter (11) in der Aussparung wie abgebildet einstecken. Batterien einle-
gen und Funktion prüfen. Hinweis: Der Schalter sollte nicht angeklebt werden
um spätere Reparaturen zu gewährleisten.
Antrieb Möglichkeit 1:
13
Antrieb Möglichkeit 1:
Die Luftschraube (9) auf die Motorwelle aufstecken. Polschalter richtig
einschalten und die Fahrt kann losgehen.
15
Die Halterung für die Schiffsschraube wie abgebildet mit jeweils 4
Schrauben (13) und 4 Unterlegscheiben (14) bündig auf Teil (b) auf-
schrauben.
4
12
Den Rundstab (5) auf 35mm ablängen. Sägeschnitt säubern und in die
Bohrung in der Grundplatte (A) einstecken um ein herausrutschen des
Batteriehalters (10) zu verhindern.
14
Teil (g) wie abgebildet ausgemittelt auf Teil (f) aufleimen. Von beiden Seiten je-
weils ein Teil (h) aufleimen. Anschließend das Messingrohr so auf der Schräge
aufleimen, dass es an der Oberkante ca. 10mm übersteht.
16
14
13
Die Messingrundstange (7) auf ca. 170mm kürzen und entgraten. Auf
ein Ende die Schiffsschraube (8) aufstecken und anschließend durch
das Messingrohr schieben.
Antrieb Möglichkeit 2:
h
f
h
g
6
7
8
