Opitec Speedboot Bedienungsanleitung Seite 3

Bauanleitung 119.099
Opitec Speedboot
5
b

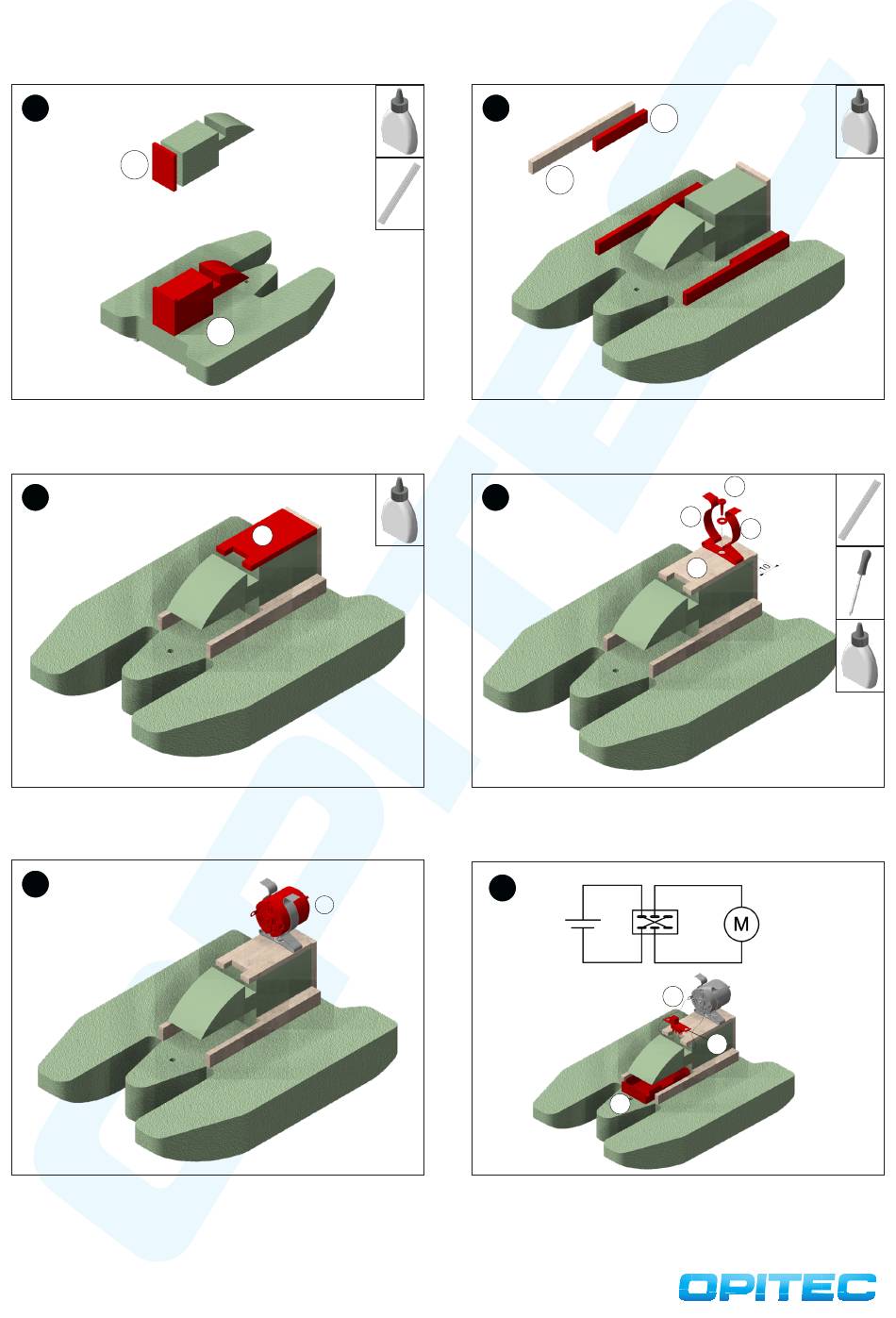

Das Sperrholzteil (b) wie abgebildet bündig zur Unterkante auf die
Rückseite des Aufbaus (B) aufleimen. Anschließend den Aufbau ausge-
mittelt und bündig zur Hinterkante auf die Grundplatte (A) aufleimen.
7
Teil (c) bündig zur Hinterkante wie abgebildet auf den Aufbau (B)
aufleimen.
9
Den Motor (4) in der Federstahlklammer (3) einstecken. Die Motorach-
se zeigt hierbei nach hinten.
3
B
c
4
6
d
Die Sperrholzteile (e+f) zusammen leimen und wie abgebildet am Teil
(B) und der Bodenplatte (A) festleimen.
8
An der Hinterkante des Teils (c) 10mm abmessen. Die Federstahlklam-
mer (3) an dieser Position mit einer Schraube (13) und einer Unterleg-
scheibe (14) anschrauben.
10
+
Schaltplan
-
10
Den Batteriehalter (10) sowie den Schalter (11) nach Schaltplan am
Motor (12) anschließen. Hierfür die Verbindungskabel beidseitig ab-
isolieren, anlöten oder verdrillen.
e
13
14
3
c
12
11
