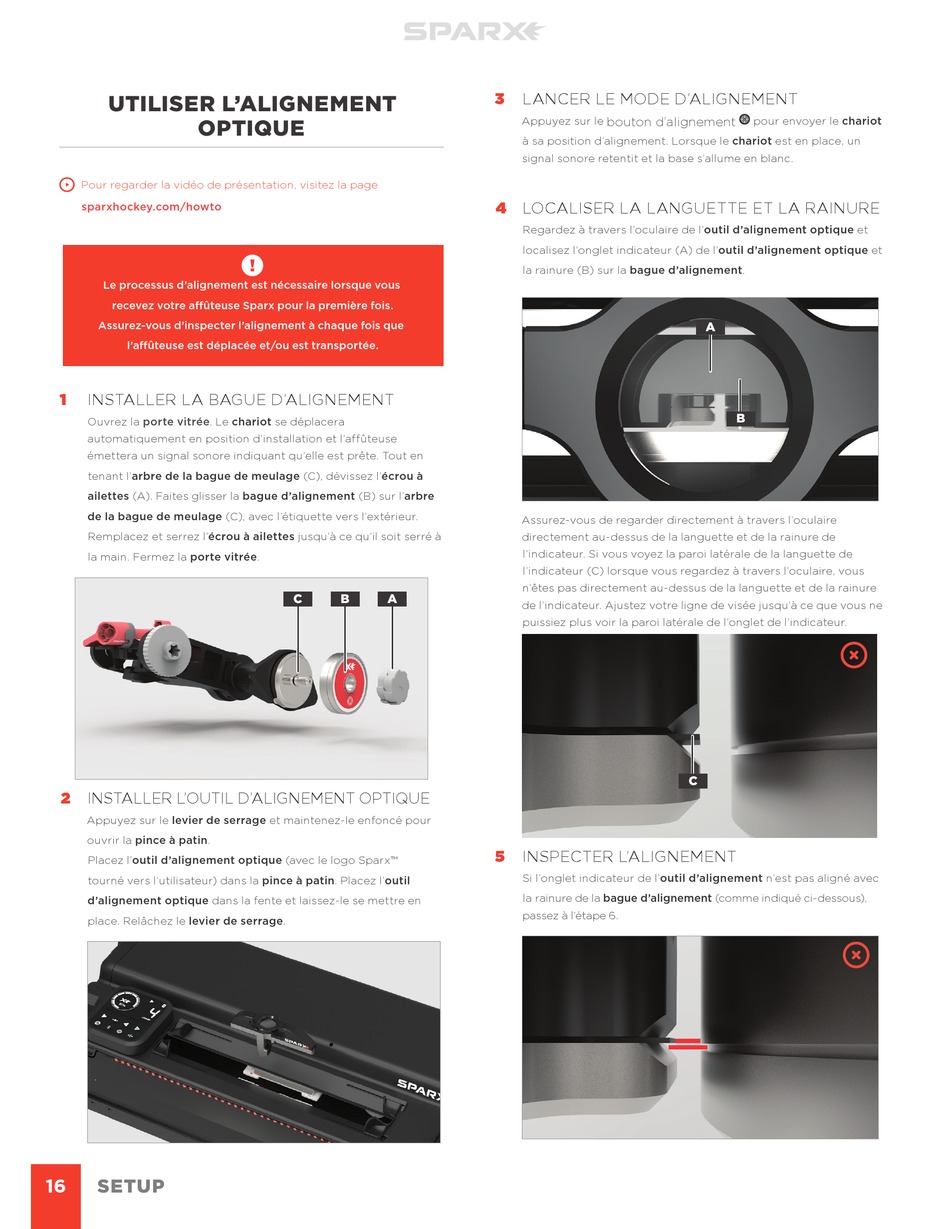

UTILISER L'ALIGNEMENT
OPTIQUE
P our regarder la vidéo de présentation, visitez la page
sparxhockey.com/howto
Le processus d'alignement est nécessaire lorsque vous
recevez votre affûteuse Sparx pour la première fois.
Assurez-vous d'inspecter l'alignement à chaque fois que
l'affûteuse est déplacée et/ou est transportée.
1
INSTALLER LA BAGUE D'ALIGNEMENT
Ouvrez la porte vitrée. Le chariot se déplacera
automatiquement en position d'installation et l'affûteuse
émettera un signal sonore indiquant qu'elle est prête. Tout en
tenant l'arbre de la bague de meulage (C), dévissez l'écrou à
ailettes (A). Faites glisser la bague d'alignement (B) sur l'arbre
de la bague de meulage
Remplacez et serrez l'écrou à
vitrée.
la main. Fermez la porte
2
INSTALLER L'OUTIL D'ALIGNEMENT OPTIQUE
Appuyez sur le levier de serrage
pince à
patin.
ouvrir la
Placez l'outil d'alignement
tourné vers l'utilisateur) dans la pince à patin. Placez l'outil
d'alignement
optique dans la fente et laissez-le se mettre en
place. Relâchez le levier de
16
SETUP
(C), avec l'étiquette vers l'extérieur.
ailettes jusqu'à ce qu'il soit serré à
C
B
A
et maintenez-le enfoncé pour
optique (avec le logo Sparx™
serrage.
3
LANCER LE MODE D'ALIGNEMENT
Appuyez sur le
bouton d'alignement
à sa position d'alignement. Lorsque le chariot est en place, un
signal sonore retentit et la base s'allume en blanc.
4
LOCALISER LA LANGUETTE ET LA RAINURE
Regardez à travers l'oculaire de l'outil d'alignement
localisez l'onglet indicateur (A) de l'outil d'alignement
d'alignement.
la rainure (B) sur la bague
Assurez-vous de regarder directement à travers l'oculaire
directement au-dessus de la languette et de la rainure de
l'indicateur. Si vous voyez la paroi latérale de la languette de
l'indicateur (C) lorsque vous regardez à travers l'oculaire, vous
n'êtes pas directement au-dessus de la languette et de la rainure
de l'indicateur. Ajustez votre ligne de visée jusqu'à ce que vous ne
puissiez plus voir la paroi latérale de l'onglet de l'indicateur.
5
INSPECTER L'ALIGNEMENT
Si l'onglet indicateur de l'outil
la rainure de la bague d'alignement
passez à l'étape 6.
c pour envoyer le chariot
optique et
optique et
A
B
C
d'alignement n'est pas aligné avec
(comme indiqué ci-dessous),
