Positionierung Der Endlagen - Becker R120 Betriebsanleitung

Becker-Rohrantriebe mit elektronischer Endabschaltung werden mit dem entsprechenden Einstellset programmiert. Die An-
triebstypen R8/17SE-B(+) bis R120/11SE-B(+) beinhalten die Funktion Tuchspannung.
Hinweis
Die programmierte Ausfallweite der Anlage (Abb. 11, Maß b) muss mindestens 3,5 cm, bei einem Wi-
ckelwellendurchmesser von 78 mm, vor der maximal möglichen Ausfallweite der Anlage programmiert
werden (Abb. 11, Maß a) um die Funktion Tuchspannung sicherzustellen. Der Behang fährt bei der Aus-
fahrt etwas über die programmierte Endlage hinaus und reversiert anschließend um das Tuch zu spannen
(Abb. 11).
9
10
11
12
Hinweis
Becker-Antriebe sind für den Kurzzeitbetrieb (S2/KB 4min) ausgelegt.
Die Anzahl der fahrbaren Zyklen der Markisen ergeben sich durch Wickelwellendurchmesser und Aus-
fahrlänge der Markise.
Die Laufzeit des Motors verkürzt sich, wenn der Antrieb noch nicht durch vorherigen Betrieb vollständig
abgekühlt ist.
Zum Ausbau des Antriebs bzw. Löschen des internen Speichers benötigen Sie ebenfalls das Becker-Einstellset für Antriebe
mit elektronischer Endabschaltung. Damit können Sie den Rohrantrieb in den Auslieferungszustand zurückversetzen bei-
spielsweise um:
- die Installation zu wiederholen
- den Antrieb auszubauen
- eine neue Endlage einzustellen
- einen defekten Antrieb im Notprogramm zu bedienen.

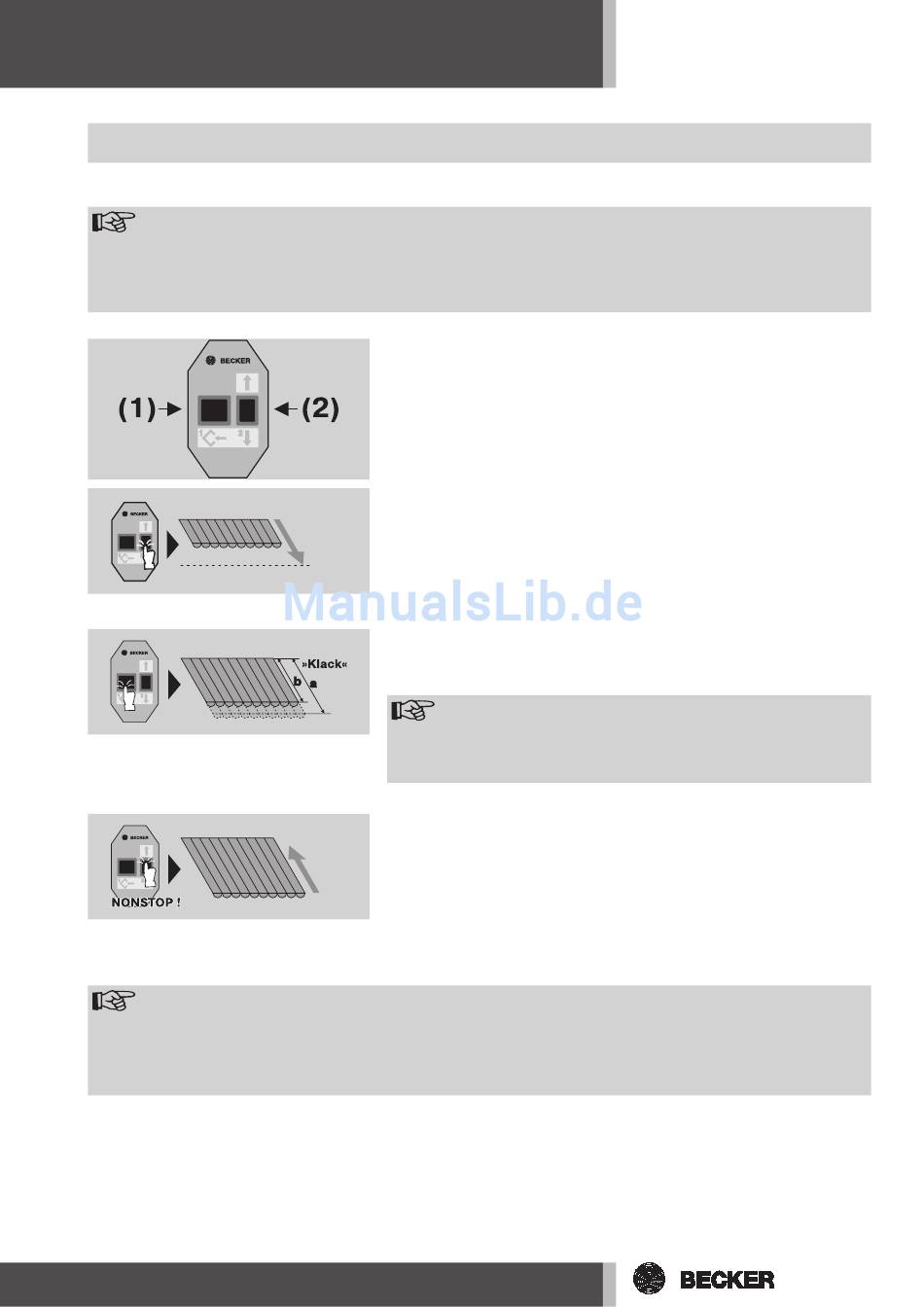

Positionierung der Endlagen

(1) = Programmier- / Reset-Taste
(2) = Fahrtaste
1. Fahren Sie die Sonnenschutzanlage mit der Fahrtaste (2) des Einstellsets
bis zum gewünschten äußeren Punkt (Ausfallweite). Lassen Sie dann die
Fahrtaste (2) für einen Augenblick los, so dass der Rohrantrieb stromlos
ist (Abb. 10).
2. Drücken Sie anschließend die Programmiertaste (1) um diese Position zu
speichern. Der Rohrantrieb quittiert die Speicherung der Ausfallposition
mit einem hörbaren "Klacken". Sie können nun die Programmiertaste (1)
loslassen, diese Position ist gespeichert (Abb. 11).
Hinweis
Sollte der Antrieb 2x kurz hintereinander "klacken", war zu-
vor eine Position gespeichert, die nun gelöscht wurde. Las-
sen Sie in diesem Fall die Programmiertaste (1) los und drü-
cken Sie diese nach ca. zwei Sekunden erneut.
3. Anschließend muss die Sonnenschutzanlage eingefahren werden bis der
Rohrantrieb selbsttätig abschaltet (Abb. 12). Um zu gewährleisten, dass
die Endlage sicher erkannt und die Sonnenschutzanlage vollständig zuge-
fahren wird, zieht der Rohrantrieb mit geringfügig erhöhter Kraft am Tuch.
Bei den folgenden Fahrten optimiert die elektronische Endabschaltung
den Abschaltzeitpunkt und reduziert die Tuchbelastung auf ein Mindest-
maß.
Die Installation ist jetzt abgeschlossen, die elektronische Endabschaltung hat
die Endlagen gespeichert. Lassen Sie die Sonnenschutzanlage zur Endkont-
rolle nochmals bis zu den beiden Endlagen laufen.
7
