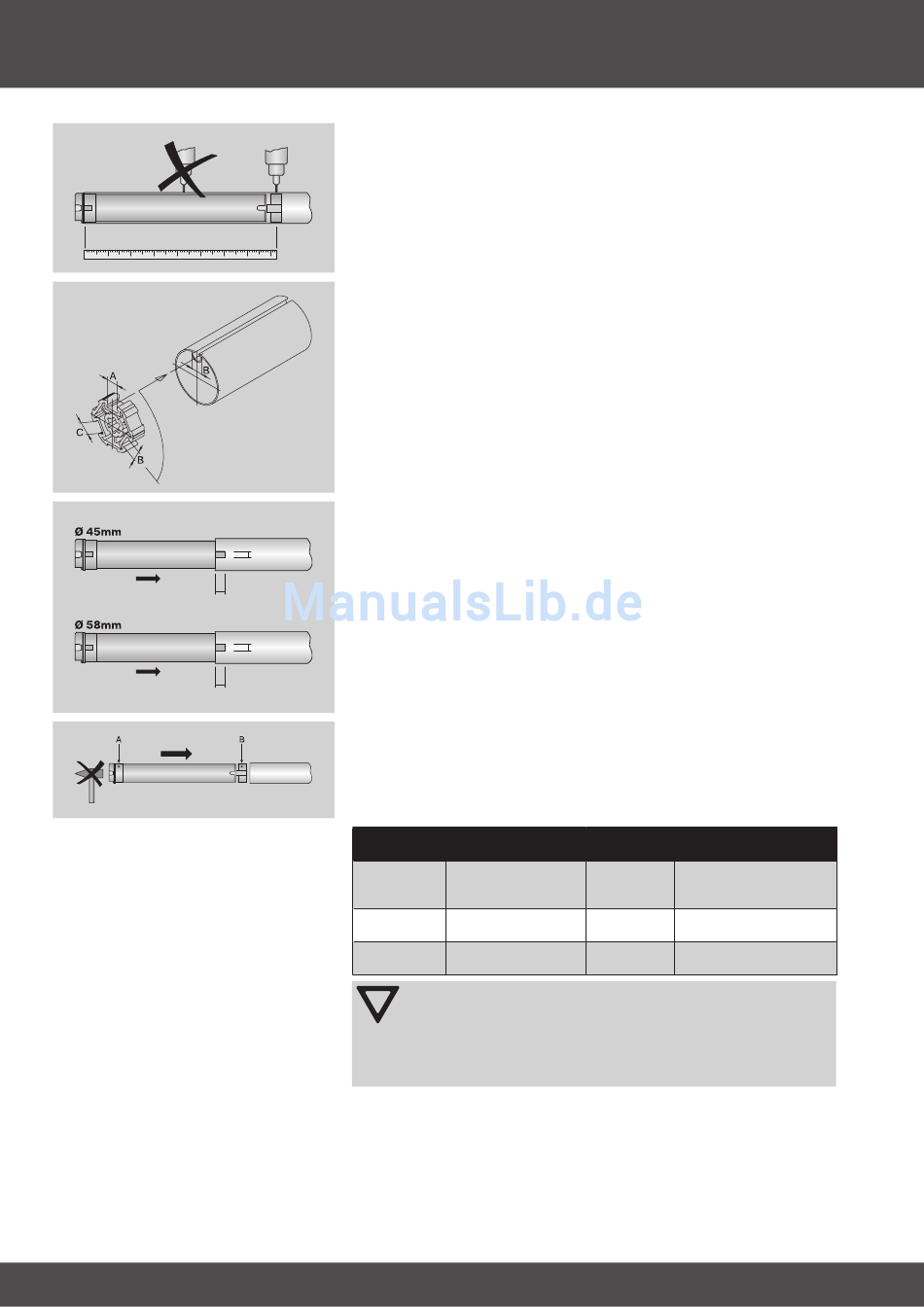

4. Vor dem Einbau in die Welle, das Maß vom Wellenende bis zur Mitte des
Mitnehmers abnehmen und auf der Welle anzeichnen (Abb. 5).
• Bei Profilwellen:
Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei
einigen Mitnehmern durch Drehen des Mitnehmers in eine andere Nu-
tausnehmung ausgleichen. Diese Nutausnehmungen haben verschiede-
ne Maße und ermöglichen Ihnen einen passgenauen Einbau des Antrie-
bes (Abb. 6).
• Bei Rundwellen:
Klinken Sie vorher das Rohr auf der Motorseite aus, damit der Nocken des
Ringes mit in die Welle geschoben werden kann. Der Nocken des Ringes
7,5mm
darf zur Welle kein Spiel haben. Bei Ringen ohne Mitnahmenocken muss
die Wickelwelle mit dem Ring durch eine Blechschraube 4,8 x 10 mm ver-
bunden werden (Abb. 7).
8,5mm
5. Montieren Sie den Rohrantrieb mit entsprechendem Ring (A) und Mitneh-
mer (B). Schieben Sie den Rohrantrieb mit dem vormontierten Ring und
Mitnehmer formschlüssig in die Welle ein. Achten Sie auf guten Sitz des
Ringes und des Mitnehmers in der Welle (Abb. 8).
Verbinden Sie den Mitnehmer des Rohrantriebes grundsätzlich, wie folgt,
mit der Wickelwelle:
Antriebsgröße
[mm]
Ø 45
Ø 58
Ø 58
Achtung
Beim Anbohren der Wickelwelle nie im Bereich des Rohran-
triebs bohren!
Der Rohrantrieb darf beim Einschieben in die Welle nicht ein-
geschlagen und nicht in die Wickelwelle fallen gelassen wer-
den!
Die Fa. Becker empfiehlt, auch das Gegenlager mit der Wickelwelle zu ver-
schrauben.
6. Welle in das Lager einhängen und Motorkopfstück im Antriebslager si-
chern.
7. Hängen Sie die montierte Baueinheit bestehend aus Welle, Rohrantrieb
und Gegenlager in die Lagerstellen ein.
Wickelwellen-Ø Drehmoment
[mm] max. [Nm]
60 - 70 mm
Kunststoff- oder 50
Druckguß-Mitnehmer
63 - 120 mm
120
Druckguß-Mitnehmer
85 - 133 mm
120
Alu-Mitnehmer
Befestigungsschrauben
Mitnehmer (4 Stck.)
Senk-Blechschraube
ST 6,3 x 10 DIN 7982
Senk-Blechschraube
ST 9,5 x 10 DIN 7982
Senkschrauben
M8 x 16 DIN 7991
