Bestimmungsgemäße Verwendung
Die Rohrantriebe R8/17SE-B(+) - R120/11SE-B(+) sind ausschließlich für den Betrieb von Markisen und Wintergartenbe-
schattungen vorgesehen. Diese Rohrantriebe benötigen zur einwandfreien Funktion einen festen Anschlag in der oberen
Endlage (eingefahrene Markise). Der Einsatz in gekoppelten Anlagen ist nur möglich, wenn alle Teilanlagen exakt synchron
laufen und zum selben Zeitpunkt die obere Endlage erreichen.
Für Anwendungen im Rollladen verwenden Sie bitte die Typen RXX/XXR - RXX/XXR+ bzw. PX/XXPR+ - RXX/XXPR+.
Andere Anwendungen, Einsätze und Änderungen sind aus Sicherheitsgründen zum Schutz für Benutzer und Dritte nicht zu-
lässig, da sie die Sicherheit der Anlage beeinträchtigen können und damit die Gefahr von Personen- und Sachschäden be-
steht. Eine Haftung von Becker-Antriebe für hierdurch verursachte Schäden besteht in diesen Fällen nicht.
Für den Betrieb der Anlage oder Instandsetzung sind die Angaben dieser Anleitung zu beachten. Bei unsachgemäßem Han-
deln haftet Becker-Antriebe nicht für dadurch verursachte Schäden.
1
Sicherungsblech
Steckzapfen
2
3
4
R8/17SE-B(+) bis R20/17SE-B(+)
R30/17SE-B(+) bis R120/11SE-B(+)

Montage und Inbetriebnahme

Achtung
Zur Kopplung des Antriebs mit dem angetriebenen Teil, dür-
fen ausschließlich Komponenten aus dem aktuellen Becker
Produktkatalog für das mechanische Zubehör, verwendet
werden.
Der Monteur muss sich vorher von der erforderlichen Festigkeit des Mauer-
werks bzw. des Sonnenschutzsystems (Drehmoment des Antriebs plus Ge-
wicht des Behanges) überzeugen.
Vorsicht
Elektroanschlüsse dürfen nur von einer Elektrofachkraft
durchgeführt werden. Vor der Montage ist die Stromzulei-
tung spannungsfrei zu schalten. Bitte geben Sie die beilie-
genden Anschlussinformationen dem ausführenden Elektro-
installateur.

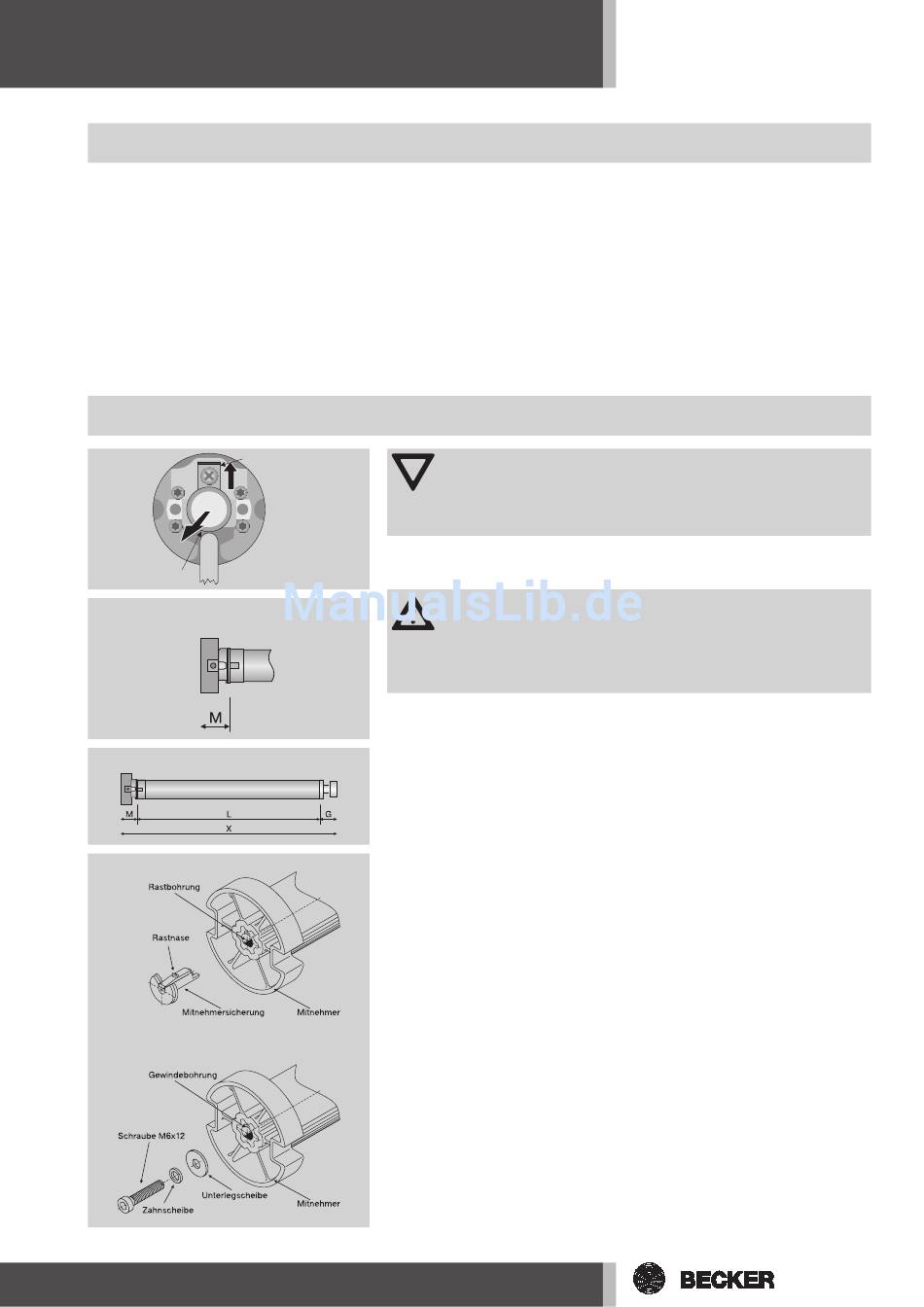

Bitte beachten Sie bei der Montage des Antriebes folgende Punkte:
1. Lösen des Steckzapfens
Der Steckzapfen rastet beim Einschieben automatisch ein. Zum Lösen
des Steckzapfens das Sicherungsblech nach oben schieben und den
Steckzapfen herausziehen (Abb. 1).
2. Ermitteln Sie den seitlichen Platzbedarf (M) des Kopfstücks, des Gegen-
lagers und des Motorlagers (Abb. 2), um die benötigte Länge der Wickel-
welle zu errechnen. Das lichte Maß des Sonnenschutzsystems (X) minus
der Gesamtlänge von Wandlager+Kopfstück (M) und Gegenlager (G) er-
gibt die Länge (L) der Wickelwelle:
L=X-(G+M) (Abb. 3).
Messen Sie den Abstand von Wandlager und Anschlusskopf selbst aus, da
diese je nach Kombination von Motor und Lager variieren können.
3. Befestigen Sie dann Wand- und Gegenlager.
• Montage des Mitnehmers mit Mitnehmersicherung bei den Antrie-
ben R8/17SE-B(+) bis R20/17SE-B(+):
Die Einschubrichtung der Mitnehmersicherung ist durch seine Form vor-
gegeben. Bei Einschieben der Mitnehmersicherung achten Sie auf das
Einrasten der Rastnase. Dies ist durch ein Klicken hörbar. Überprüfen Sie
den festen Sitz der Sicherung durch Ziehen am Mitnehmer (Abb. 4).
• Montage des Mitnehmers mit Schraubverbindung bei den Antrie-
ben R30/17SE-B(+) bis R120/11SE-B(+):
Hier erfolgt die Befestigung mit einer Schraube M6x12. Diese wird mit ei-
ner Unterlegscheibe für M6 und einer entsprechenden Zahnscheibe ge-
sichert (Abb. 4).
