Webasto Thermo Top Evo Einbaudokumentation Seite 33

Suzuki SX4 S-CROSS
C
B
2
X
2
Ident.-Nr.: 1321300E
1
87
3
1
80
50
88
X
50
89
1
1
90
A
Stand: 27.10.2021

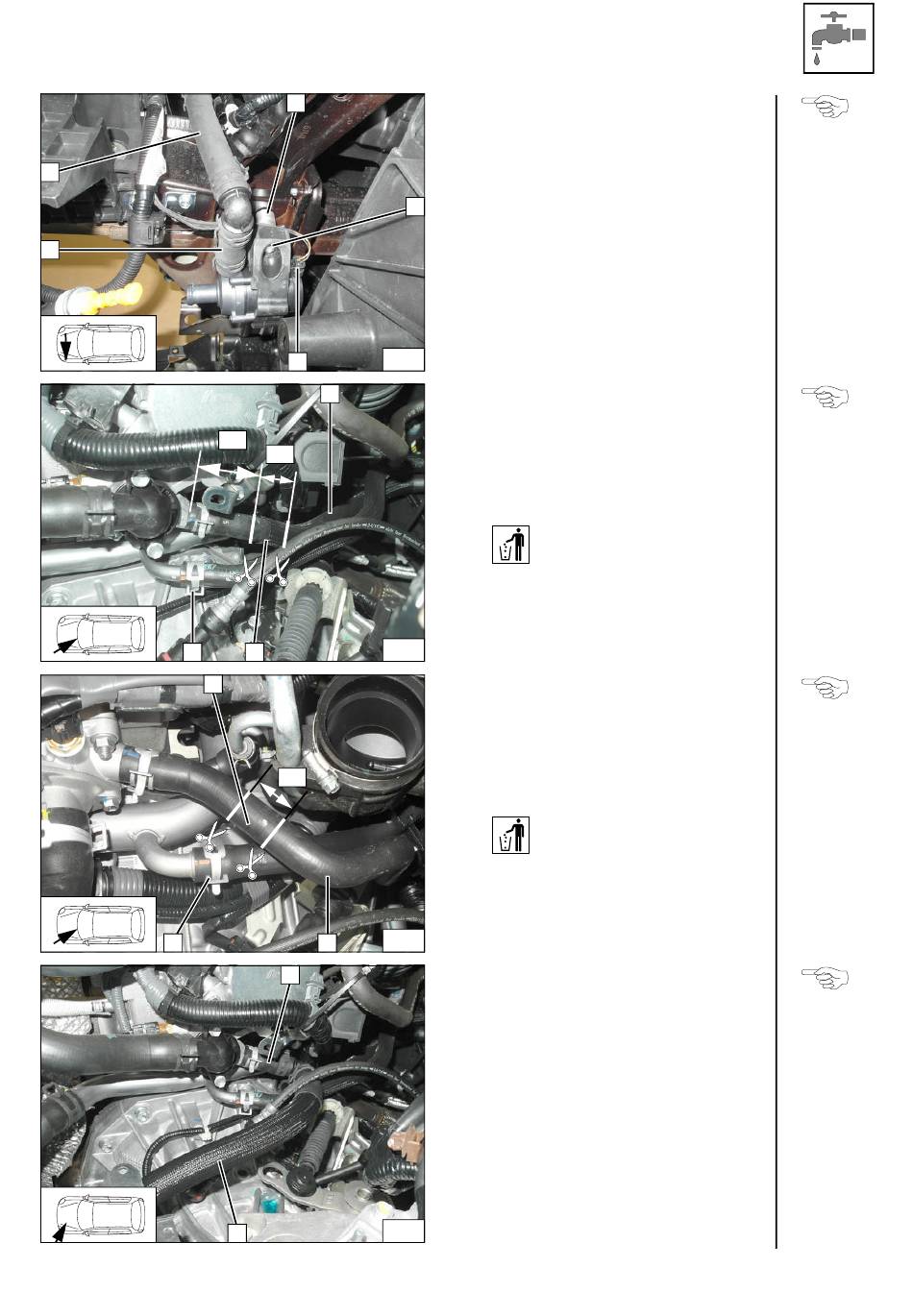

Distanzscheibe 30 1 zwischen Längsträger
und Aufnahme Kühlmittelpumpe einfügen!
2 Schraube M6x60, Distanzscheibe 30
3 Stecker Kabelbaum Kühlmittelpumpe
2
1.0 und 1.4 Benzin
Schlauch Motorausgang / Wärmeübertrager-
eingang 1 an den Markierungen trennen.
2 Fzg.eigene Federbandschelle gemäß
Abbildung drehen
X =
1.6 Benzin
Schlauch Motorausgang / Wärmeübertrager-
eingang 1 an den Markierungen trennen.
2 Fzg.eigene Federbandschelle gemäß
Abbildung drehen
X =
Alle Benzinfahrzeuge
Nachfolgende Bilder am 1.0 Benzin darge-
stellt!
1 Schlauchstück Motorausgang
Kühlmittel-
pumpe
montieren
Trennstelle
Trennstelle
Anschluss
Motoraus-
gang
