TOOLCRAFT RST-280 Bedienungsanleitung
Entlötstation
Verwandte Anleitungen für TOOLCRAFT RST-280
Inhaltszusammenfassung für TOOLCRAFT RST-280
- Seite 1 Bedienungsanleitung RST-280 Entlötstation Best.-Nr. 2617831 Operating Instructions RST-280 Rework Station Item no: 2617831 Mode d’emploi Poste de réusinage RST-280 N° de commande 2617831 Gebruiksaanwijzing RST-280 Hetelucht- en soldeerstation Bestelnr.: 2617831...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Herunterladen von Bedienungsanleitungen....................Bestimmungsgemäße Verwendung....................... Lieferumfang..............................Symbolerklärung............................Sicherheitshinweise ............................Zuerst lesen!............................Persönliche Sicherheit........................Allgemein............................Handhabung............................Betriebsumgebung ..........................Bedienung ............................Netzkabel ............................Lötkolben............................Heißluftpistole............................ 5.10 Zubehörteile ............................5.11 Ersatzteile............................Produktübersicht............................Hauptgerät............................Display............................... Einrichtung..............................Montage des Heißluftpistolenhalters....................Einrichten des Lötkolbens ......................... Globale Einstellungen............................ - Seite 3 10 Lötkolben ............................... 10.1 Betriebsmodi ............................. 10.2 Bedienung des Lötkolbens........................ 10.3 Einstellen eines Schlaftimers ......................10.4 Kalibrieren der Temperatur ....................... 10.5 Sperren der Betriebseinstellungen....................10.6 Verwenden von Standard-Schnelltasten................... 10.7 Zuweisen von benutzerdefinierten Schnelltasten................11 Werkseinstellungen ............................11.1 Werkseinstellungen wiederherstellen....................11.2 Werkseinstellungen...........................
-
Seite 4: Herunterladen Von Bedienungsanleitungen
1 Herunterladen von Bedienungsanleitungen Verwenden Sie den Link www.conrad.com/downloads (oder scannen Sie den QR-Code), um die komplette Bedie- nungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn verfügbar). Folgen Sie den Anweisungen auf der Webseite. 2 Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um eine Entlötstation. Das Produkt ist für das Entlöten und Löten von an Ober- flächen montierten elektronischen Bauteilen bestimmt. -
Seite 5: Sicherheitshinweise
Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen elektrischen Schlag führen kann. Das Produkt darf nur in trockenen, geschlossenen Innenräumen verwendet und betrieben werden. Es darf weder feucht noch nass werden. 5 Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Si- cherheitshinweise. -
Seite 6: Handhabung
5.4 Handhabung ■ Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer Höhe kön- nen das Produkt beschädigen. 5.5 Betriebsumgebung ■ Stellen Sie das Produkt auf eine saubere, ebene und nicht brennbare Oberfläche von ausreichender Größe. ■... -
Seite 7: Lötkolben
■ Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte. ■ Nehmen Sie auch keine Änderungen daran vor. Wenn Sie dies nicht beachten, kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann zu einem tödlichen Stromschlag führen. ■... -
Seite 8: Produktübersicht

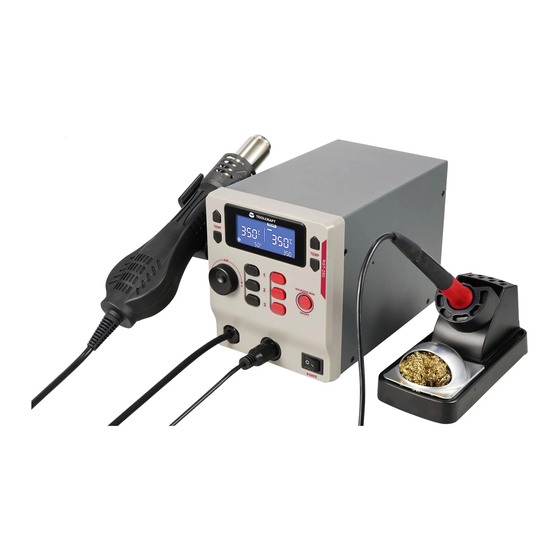

6 Produktübersicht 6.1 Hauptgerät Komponente Beschreibung/Funktion Hauptgerät Display Zum Navigieren in den Menüs, zum Anpassen der Ein- Menüwahltasten TEMP für Lötkolben stellungen und zum Auswählen. Einschalttaste des Lötkolbens Zum Ein- und Ausschalten des Lötkolbens. Lötkolben Lötkolbenständer Kupferwollenhalter Netzschalter des Hauptgeräts Zum Ein- und Ausschalten des Hauptgeräts. -
Seite 9: Display
Komponente Beschreibung/Funktion Schließen Sie das mitgelieferte ESD-Kabel an. Heißluftpistole Heben Sie die Heißluftpistole vom Halter ab, um sie zu aktivieren. Legen Sie die Heißluftpistole auf den Halter, um sie zu deaktivieren. Luftmengen-Einstellrad Zum Einstellen der Luftmenge der Heißluftpistole. Menüwahltasten TEMP der Heißluftpistole Zum Navigieren in den Menüs und zum Auswählen. -
Seite 10: Einrichtung
7 Einrichtung 7.1 Montage des Heißluftpistolenhalters 1. Schrauben Sie den Heißluftpistolenhalter mit den mitgelieferten Schrauben an der linken Seite des Hauptgeräts fest. 7.2 Einrichten des Lötkolbens Wichtig: – Schließen Sie nur den mitgelieferten Lötkolben oder einen Ersatzlötkolben gleichen Typs an. –... -
Seite 11: Heißluftstation
Menüeintrag Wert Beschreibung /Psd Kein Passwortschutz /Psd Master-Passwort: Mit dem Master-Passwort kann das Menü entsperrt wer- den. Verwenden Sie das Master-Passwort, wenn Sie Ihr Passwort vergessen haben. /Psd 001…905 Benutzer zuweisen 907…999 Hinweis: Nachdem Sie ein Passwort festgelegt haben, können Sie es nicht mehr deaktivieren, indem Sie den Menüeintrag /Psd auf OFF setzen. -
Seite 12: Sperren Der Betriebseinstellungen
4. Schalten Sie die Heißluftpistole ein, indem Sie sie vom Heißluftpistolenhalter abnehmen. à Die Heißluftpistole heizt auf. à Auf dem Display werden die tatsächliche Temperatur und REAL (tatsächliche Temperatur) angezeigt. 5. Schalten Sie die Heißluftpistole aus, indem Sie sie auf den Heißluftpistolenhalter legen. à... -
Seite 13: Einstellen Der Luftmenge
à Wenn Sie die Wahltaste loslassen, wird der Temperaturwert gespeichert. 9.6 Einstellen der Luftmenge 1. Drehen Sie den Einstellrad für die Luftmenge, um die Luftmenge einzustellen. à Auf dem Display wird die abgegebene Luftmenge als Prozentwert angezeigt. 9.7 Einstellen des Betriebstimers Stellen Sie einen Timer ein, um festzulegen, wie lange die Heißluftpistole heizen und die eingestellte Temperatur beibehalten soll. -
Seite 14: Zuweisen Von Benutzerdefinierten Schnelltasten
Schnelltasten Temperatur Luftzirkulation 400 °C 50 % Sie können die Schnelltasten mit folgenden zwei Methoden verwenden: ■ Drücken Sie eine Schnelltaste und nehmen Sie dann die Heißluftpistole vom Heißluftpistolenhalter ab. ■ Nehmen Sie die Heißluftpistole vom Heißluftpistolenhalter ab und drücken Sie dann eine Schnelltaste. 9.10 Zuweisen von benutzerdefinierten Schnelltasten Wenn Sie den Einstelltasten benutzerdefinierte Schnelltasten zuweisen, können Sie während des Betriebs schnell zu den Voreinstellungen wechseln. -
Seite 15: Einstellen Eines Schlaftimers
à Der Lötkolben heizt auf. à Auf dem Display wird Ihnen die tatsächliche Temperatur angezeigt. 5. Warten Sie, bis sich der Temperaturwert auf dem Display stabilisiert hat. 6. Der Lötkolben ist nun einsatzbereit. 7. Schalten Sie den Lötkolben nach dem Gebrauch aus, indem Sie die Einschalttaste SOLDERING IRON ON/OFF des Lötkolbens drücken. -
Seite 16: Sperren Der Betriebseinstellungen
2. Navigieren Sie mit den Einstelltasten 1 und 3 zu dem Menüeintrag. 3. Stellen Sie den Wert mit den Menüwahltasten TEMP ein. 4. Speichern Sie den Eintrag durch Drücken der Einstelltaste 2. 10.5 Sperren der Betriebseinstellungen Sperren Sie alle Einstellungen, um versehentliche Änderungen der Einstellungen zu verhindern. Die Sperre bleibt auch nach dem Ausschalten des Hauptgeräts aktiv. -
Seite 17: Werkseinstellungen
11 Werkseinstellungen 11.1 Werkseinstellungen wiederherstellen Menüeintrag Wert Beschreibung /FAC Wenn FAC auf OFF gesetzt ist, können die Einstellun- gen nicht wiederhergestellt werden. Dies ist eine Sicherheitsfunktion, die ein versehentliches Wiederherstellen verhindert. /FAC Wenn FAC auf ON gesetzt ist, können die Einstellungen wiederhergestellt werden. -
Seite 18: Reinigung
12 Reinigung Wichtig: – Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmit- tel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen. – Tauchen Sie das Produkt nicht in Wasser. 12.1 Reinigen des Hauptgeräts 1. Trennen Sie das Produkt von der Stromversorgung. 2. -
Seite 19: Wartung
Fehler Mögliche Ursache Lösungsvorschlag Das Display zeigt H-E an Heizerfehler Wenden Sie sich an den techni- schen Support. 14 Wartung 14.1 Auswechseln der Lötkolbenspitze Wechseln Sie die Lötkolbenspitze aus, wenn sie deutliche Verschleißerscheinungen aufweist oder ihre Leistung ab- nimmt. 1. Schalten Sie das Hauptgerät aus, indem Sie den Netzschalter I/O auf die Position O stellen. 2. -
Seite 20: Entsorgung
15 Entsorgung Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Le- bensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. -
Seite 21: Lötkolben
Kabellänge............. ca. 900 mm Abmessungen (Ø × H)........25,2 x 223 mm Gewicht............ca. 232 g 16.3 Lötkolben Eingangsspannung........220 – 240 V/AC Leistungsaufnahme ........65 W Temperaturbereich ........+80 bis +480 °C Temperaturstabilität........±2 ºC Aufheizzeit............. 48 s für 400 °C Temperaturgenauigkeit........ - Seite 84 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Her- ausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Druck- legung.
