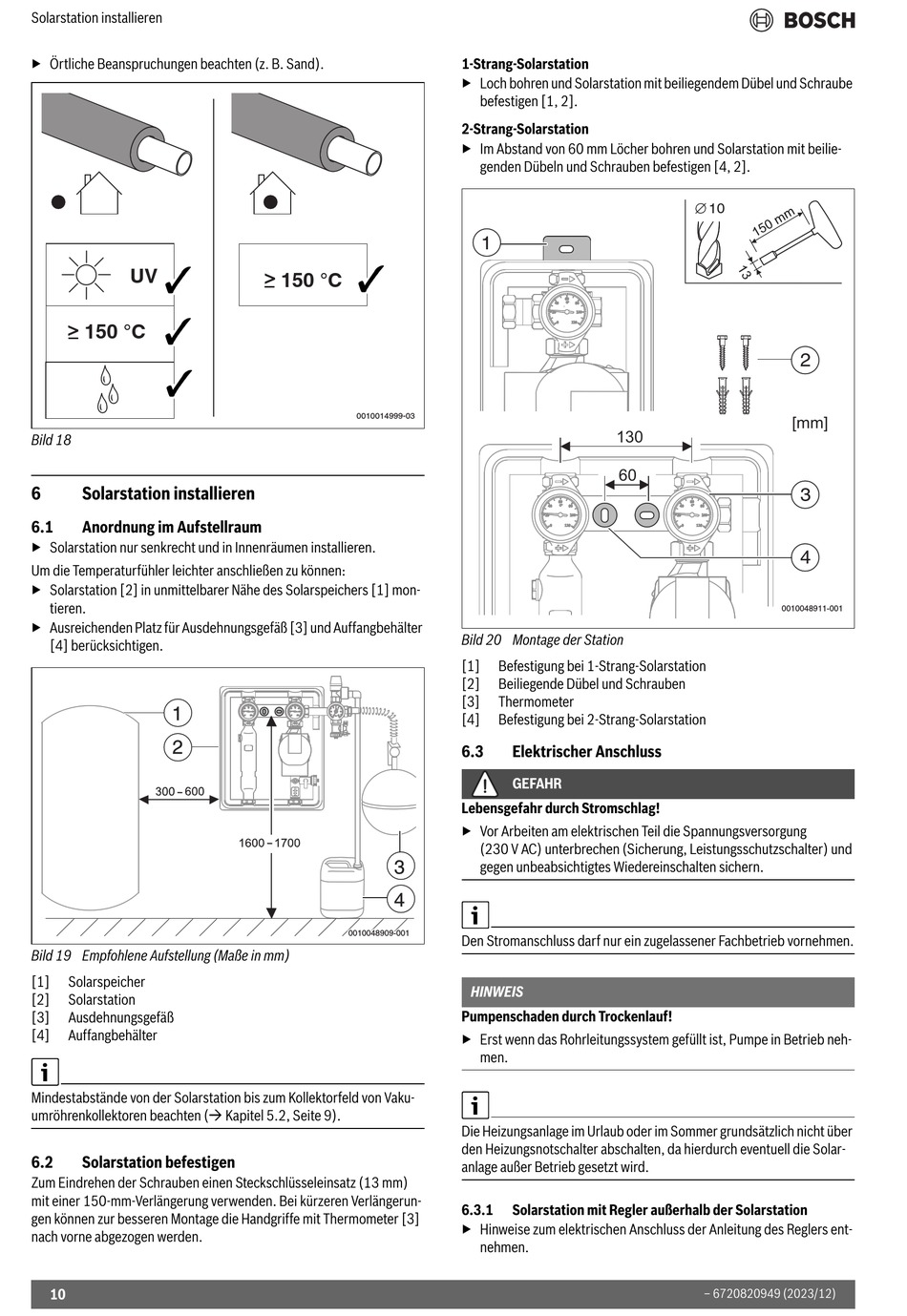

Solarstation installieren
▶ Örtliche Beanspruchungen beachten (z. B. Sand).
UV
> 150 °C
Bild 18
6
Solarstation installieren
6.1
Anordnung im Aufstellraum
▶ Solarstation nur senkrecht und in Innenräumen installieren.
Um die Temperaturfühler leichter anschließen zu können:
▶ Solarstation [2] in unmittelbarer Nähe des Solarspeichers [1] mon-
tieren.
▶ Ausreichenden Platz für Ausdehnungsgefäß [3] und Auffangbehälter
[4] berücksichtigen.
Bild 19 Empfohlene Aufstellung (Maße in mm)
[1]
Solarspeicher
[2]
Solarstation
[3]
Ausdehnungsgefäß
[4]
Auffangbehälter
Mindestabstände von der Solarstation bis zum Kollektorfeld von Vaku-
umröhrenkollektoren beachten ( Kapitel 5.2, Seite 9).
6.2
Solarstation befestigen
Zum Eindrehen der Schrauben einen Steckschlüsseleinsatz (13 mm)
mit einer 150-mm-Verlängerung verwenden. Bei kürzeren Verlängerun-
gen können zur besseren Montage die Handgriffe mit Thermometer [3]
nach vorne abgezogen werden.
10
> 150 °C
0010014999-03
00100
00100
48909
48909
-001
-001
1-Strang-Solarstation
▶ Loch bohren und Solarstation mit beiliegendem Dübel und Schraube
befestigen [1, 2].
2-Strang-Solarstation
▶ Im Abstand von 60 mm Löcher bohren und Solarstation mit beilie-
genden Dübeln und Schrauben befestigen [4, 2].
1
130
60
Bild 20 Montage der Station
[1]
Befestigung bei 1-Strang-Solarstation
[2]
Beiliegende Dübel und Schrauben
[3]
Thermometer
[4]
Befestigung bei 2-Strang-Solarstation
6.3
Elektrischer Anschluss
GEFAHR
Lebensgefahr durch Stromschlag!
▶ Vor Arbeiten am elektrischen Teil die Spannungsversorgung
(230 V AC) unterbrechen (Sicherung, Leistungsschutzschalter) und
gegen unbeabsichtigtes Wiedereinschalten sichern.
Den Stromanschluss darf nur ein zugelassener Fachbetrieb vornehmen.
HINWEIS
Pumpenschaden durch Trockenlauf!
▶ Erst wenn das Rohrleitungssystem gefüllt ist, Pumpe in Betrieb neh-
men.
Die Heizungsanlage im Urlaub oder im Sommer grundsätzlich nicht über
den Heizungsnotschalter abschalten, da hierdurch eventuell die Solar-
anlage außer Betrieb gesetzt wird.
6.3.1
Solarstation mit Regler außerhalb der Solarstation
▶ Hinweise zum elektrischen Anschluss der Anleitung des Reglers ent-
nehmen.
2
[mm]
3
4
00100
00100
48911
48911
-001
-001
– 6720820949 (2023/12)
