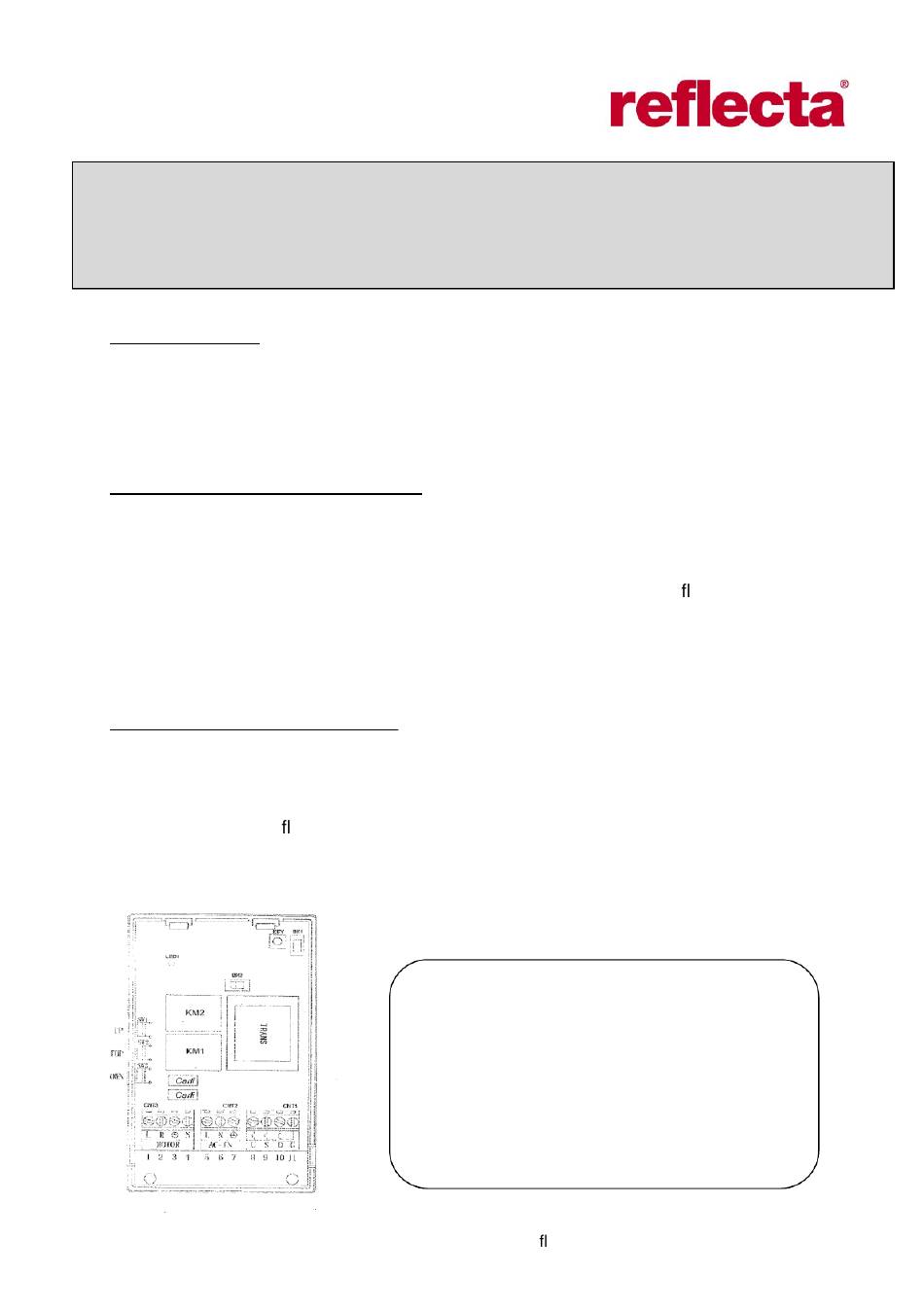

Bedienungsanleitu ng
Universal-Fernbedienung 86801
(diese Fernbedienung ist auch bei Leinwänden der Serie CrystalLine Motor eingebaut)
Elektroinstallation NUR VOM FACHMANN AUSFÜHREN!
Technische Daten
Netzstromversorgung: AC200V-AC240V / AC100V-AC120V
Betriebstemperatur: -10 °C to 50 °C
Empfänger Frequenz: RF 315 MHz / 433 MHz
Achtung: RF 315 MHz ist nicht kompatibel mit 433MHz
Empfänger Befestigung (Empfehlung)
Montieren Sie den Empfänger mit den Kabeleingängen nach unten, damit kein
Wasser eindringen kann.
Bitte beachten Sie, dass Sie den Empfänger nicht gegen, oder unter einen
Metallgegenstand einbauen, dürfen (Kann die Funkübertragung beein ussen).
Mindestabstand zwischen Empfänger und Fußboden: 150cm
Mindestabstand zwischen Empfänger und Decke: 30cm
Mindestabstand zwischen Empfänger und Sender: 30cm
Mindestabstand zwischen zwei Empfänger: 20cm
Elektroinstallation vom Empfänger (Verkabelung vom Empfänger)
Bitte beachten Sie die folgenden Punkte:
Vor der Installation die Netzstromversorgung abtrennen
-
-
Vorsicht: Statische Ladung können elektronische Komponenten beschädigen.
Benutzen Sie exible Kabel
-
-
Stellen Sie sicher, dass keine Längskräfte auf die Kabelträger einwirken (nach
Installation)
-
Bitte vergessen Sie nicht die Erdungskabel zu verbinden (Grün-Weiß)
Funktionen
LED 1: Funktions LED
KEY:
Knopf zum einstellen des Programms
BK1:
Auswahl Schalter
Motor Abwärts Aufwärts Umstellung
BK2:
Auswahl Schalter
Eingebauter Schalter: Abwärts Aufwärts
Umstellung
Seite 1 von 6
04.03.2016 re ecta gmbh
:
/
/
