I
esagonale 5 x 50 ed i tasselli forniti.
3. Fissare i blocchi di aspirazione sui supporti murali.
4. Regolare l'allineamento dell'assieme tramite le viti a testa esagonale 5 x 10 dei supporti e l'inclinazione
tramite le 2 viti a testa cilindrica 5 x 25.
5. Dopo aver verificato tutti gli allineamenti dell'assieme, fissare la cappa con le due viti di fissaggio posi-
tivo (rif. 8), al fine di garantire la sicurezza dell'installazione.
6. Nel caso di installazione in versione filtrante, inserire i filtri al carbone attivo nei loro alloggia menti
esercitando una pressione a livello delle linguette A (fig. 2).
7. Installare i filtri metallici.
MONTAGGIO SUPPORTI DEI CAMINI
Fissare i supporti dei camini (fig. 1, rif. 2) tramite le viti a testa esagonale 5 x 50 ed i tasselli forniti (fig. 3).
Per installazione in versione filtrante, fissare i diffusori sui supporti dei camini (fig. 4).
CONNESSIONE
Per installazione in versione evacuazione esterna :
1. Posizionare i kit fonoassorbenti e le valvole di non-ritorno (fig. 5).
2. Collegare le tubazioni d'evacuazione alle uscite dei motori. Fissare l'assieme tramite collari o nastro
adesivo appropriati.
3. Inserire le spine elettriche.
Per installazione con motori a distanza :
1. Collegare le tubazioni alle entrate d'aspirazione (motori). Fissare l'assieme con collari o nostro adesivo
appropriati.
2. Collegare i fili di terra ed incastrare i connettori dei motori a distanza sui coperchi dei blocchi d'aspira-
zione (fig.6).
Per installazione in versione filtrante :
1. Collegare le tubazioni fornite ai diffusori. Se necessario, tagliare le tubazioni alla lunghezza desiderata
e raccordarli alle uscite dei motori (fig. 7). Fissare l'assieme tramite collari o nastro adesivo appropriati.
2. Inserire le spine elettriche.
POSA DEI CAMINI TELESCOPICI
1. Incastrare i camini superiori nei camini inferiori (fig. 1, rif. 7).
2. Appoggiare i camini sulla cappa e fissarli sui supporti (fig. 1, rif. 2) con le due viti M4. Nel caso di instal-
lazione in versione filtrante, le griglie dei camini dovranno corrispondere alla posizione dei diffusori.
4

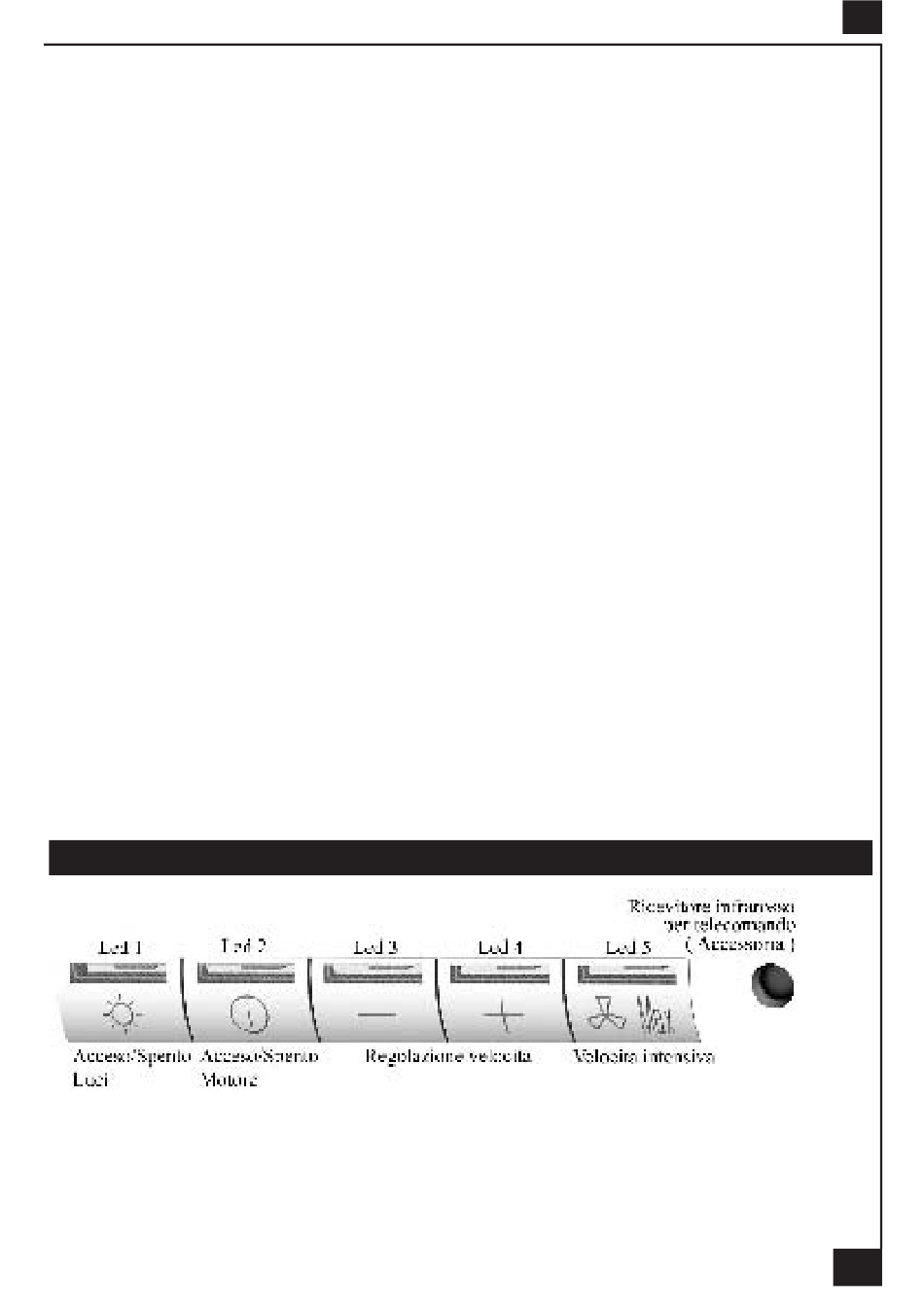

FUNZIONAMENTO
A) CONFIGURAZIONE
Evacuazione esterna o riciclo :
La vostra cappa é programmata per funzionare con sistema di evacuazone esterna. Se desiderate
utilizzarla con sistema filtrante, dovete imperativamente riprogrammarla seguendo la procedura
sottoindicata :
Messa in funzione del sistema filtrante (L'aria viene filtrata dalla cappa e riemessa nella cucina) :
Con motore et luci spenti, tenere premuto il tasto (+) fino al lampeggio delle 5 led :
19
