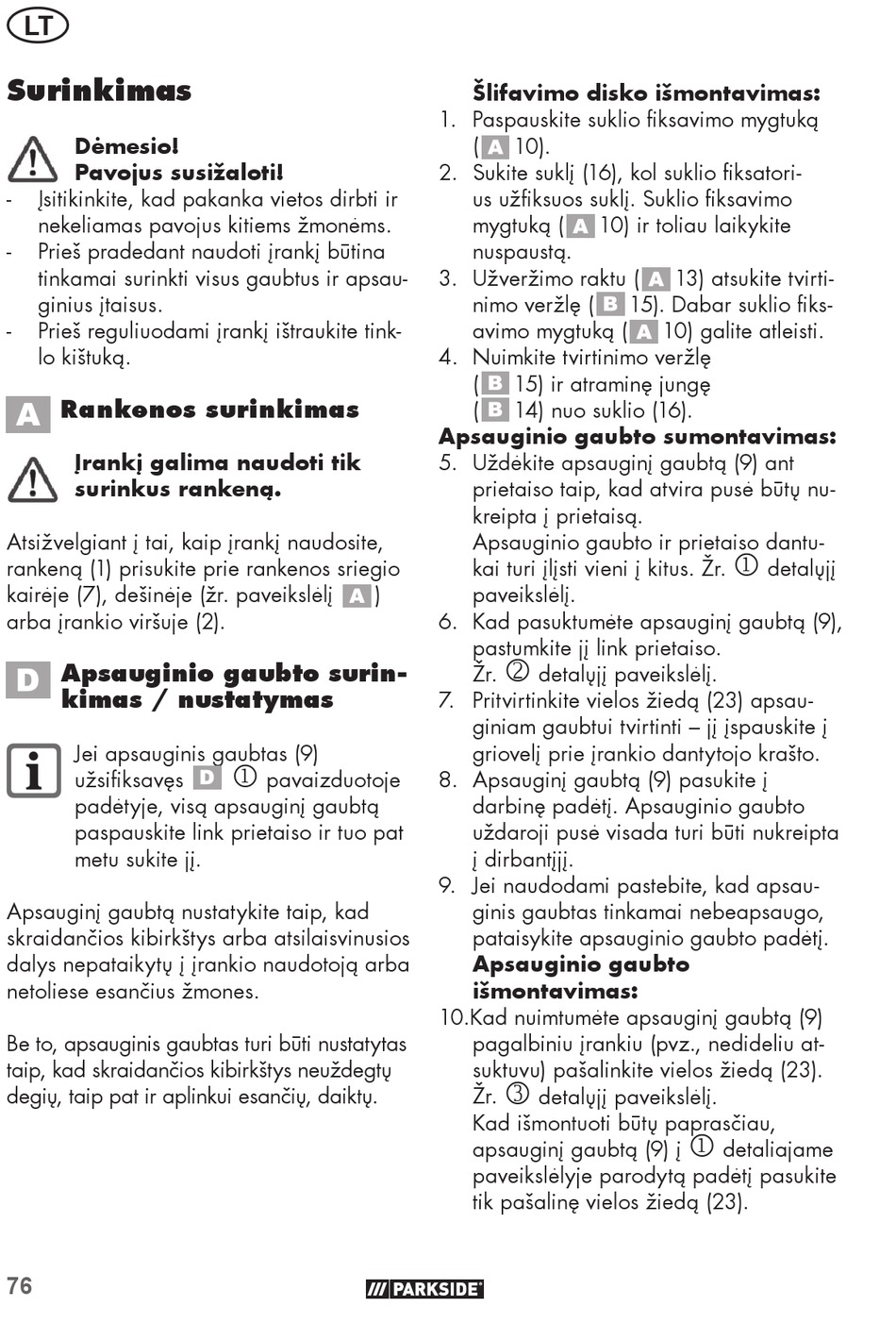

Parkside PWS 125 G6 Originalbetriebsanleitung Seite 76

LT
Surinkimas
Dėmesio!
Pavojus susižaloti!
- Įsitikinkite, kad pakanka vietos dirbti ir
nekeliamas pavojus kitiems žmonėms.
- Prieš pradedant naudoti įrankį būtina
tinkamai surinkti visus gaubtus ir apsau-
ginius įtaisus.
- Prieš reguliuodami įrankį ištraukite tink-
lo kištuką.
Rankenos surinkimas
Įrankį galima naudoti tik
surinkus rankeną.
Atsižvelgiant į tai, kaip įrankį naudosite,
rankeną (1) prisukite prie rankenos sriegio
kairėje (7), dešinėje (žr. paveikslėlį
arba įrankio viršuje (2).
Apsauginio gaubto surin-
kimas / nustatymas
Jei apsauginis gaubtas (9)
užsifiksavęs
padėtyje, visą apsauginį gaubtą
paspauskite link prietaiso ir tuo pat
metu sukite jį.
Apsauginį gaubtą nustatykite taip, kad
skraidančios kibirkštys arba atsilaisvinusios
dalys nepataikytų į įrankio naudotoją arba
netoliese esančius žmones.
Be to, apsauginis gaubtas turi būti nustatytas
taip, kad skraidančios kibirkštys neuždegtų
degių, taip pat ir aplinkui esančių, daiktų.
76
)

pavaizduotoje
Šlifavimo disko išmontavimas:
1. Paspauskite suklio fiksavimo mygtuką
( 10).
2. Sukite suklį (16), kol suklio fiksatori-
us užfiksuos suklį. Suklio fiksavimo
mygtuką (
10) ir toliau laikykite
nuspaustą.
3. Užveržimo raktu (
nimo veržlę (
avimo mygtuką (
4. Nuimkite tvirtinimo veržlę
15) ir atraminę jungę
(
( 14) nuo suklio (16).
Apsauginio gaubto sumontavimas:
5. Uždėkite apsauginį gaubtą (9) ant
prietaiso taip, kad atvira pusė būtų nu-
kreipta į prietaisą.
Apsauginio gaubto ir prietaiso dantu-
kai turi įlįsti vieni į kitus. Žr.
paveikslėlį.
6. Kad pasuktumėte apsauginį gaubtą (9),
pastumkite jį link prietaiso.

Žr. detalųjį paveikslėlį.
7. Pritvirtinkite vielos žiedą (23) apsau-
giniam gaubtui tvirtinti – jį įspauskite į
griovelį prie įrankio dantytojo krašto.
8. Apsauginį gaubtą (9) pasukite į
darbinę padėtį. Apsauginio gaubto
uždaroji pusė visada turi būti nukreipta
į dirbantįjį.
9. Jei naudodami pastebite, kad apsau-
ginis gaubtas tinkamai nebeapsaugo,
pataisykite apsauginio gaubto padėtį.
Apsauginio gaubto
išmontavimas:
10.Kad nuimtumėte apsauginį gaubtą (9)
pagalbiniu įrankiu (pvz., nedideliu at-
suktuvu) pašalinkite vielos žiedą (23).

Žr. detalųjį paveikslėlį.
Kad išmontuoti būtų paprasčiau,
apsauginį gaubtą (9) į
paveikslėlyje parodytą padėtį pasukite
tik pašalinę vielos žiedą (23).
13) atsukite tvirti-
15). Dabar suklio fiks-
10) galite atleisti.

detalųjį

detaliajame
