simu R1-UNI-230 Bedienungsanleitung

Trennrelais Unterputz

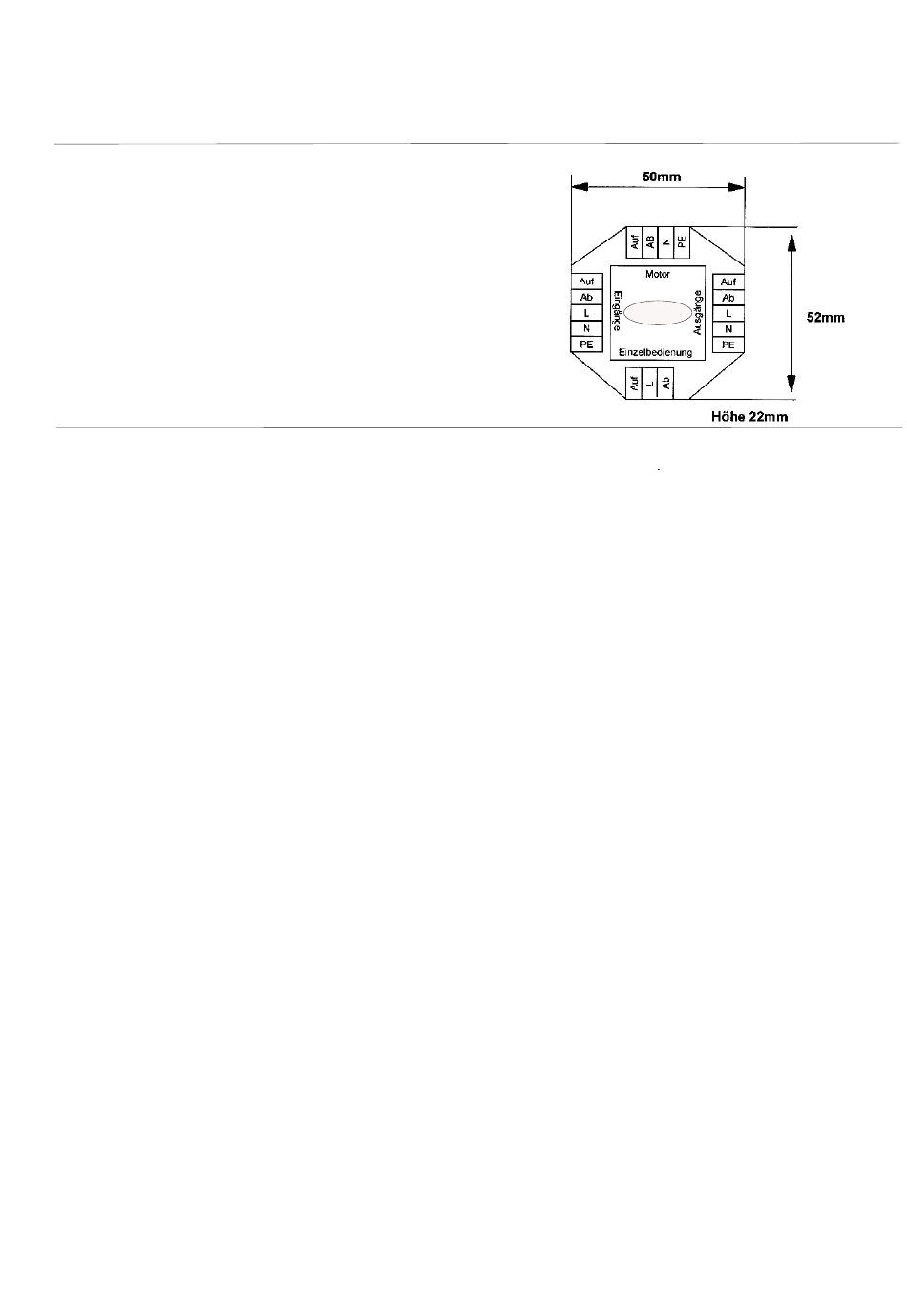

R1-UNI-230
Technische Daten
Nennspannung 230V,AC,50Hz
Steuerspannung 230V,AC,50Hz
Schaltvermögen 8/4A(AC1/cos phi 0,6)
Stromaufnahme 10mA
Trennrelais für einen Motor
Zentralbedienung
Einzelbedienung über Jalousietaster
Produkt- und Funktionsbeschreibung
Das Trennrelais R1-UNI-230 ist ein Steuerrelais zur Ansteuerung von Jalousie- und Rolladenmotoren mit mechanischen
oder elektronischen Endschaltern. Das Trennrelais wird dazu verwendet, um unerlaubtes parallel schalten von
Jalousie- oder Rolladenmotoren zu verhindern.
An jedem R1-UNI-230 darf nur ein Motor angeschlossen werden.
Sollen mehrere Motoren betrieben werden, können mehrere Trennrelais gemäß Schaltplan verbunden werden.
Einzelbedienung
Der angeschlossene Motor kann über einen angeschlossenen Rolladen- oder Jalousietaster auf die individuelle
Wunschposition gefahren werden (keinen Schalter einsetzen, nur Taster).
Zentralbedienung
Über die Zentralbedienung können alle angeschlossenen Motoren gleichzeitig gefahren werden.
Der Zentralbefehl ist vorrangig gegenüber der Einzelbedienung.
Als Schaltorgane eignen sich Jalousieschalter und Jalousietaster, Rolladenschaltuhren, EIB-Rolladenaktoren
und diverse Steuerungen mit potentialfreien Kontakten.
Wichtig: Umschaltzeit zwischen Auf- und Abbefehl >= 0,5sec. muß eingehalten werden, sonst ist eine
Beschädigung des Motors bzw. des Relais möglich (techn. Daten der Motoren beachten).
Anreihen und Kombinieren mehrerer Trennrelais
Es können mehrere Trennrelais gemäß Schaltplan aneinander geschaltet werden. Die maximale Anzahl
der anzureihenden Trennrelais ergibt sich aus den einzelnen Motorströmen. Für den Fall, dass die Anzahl
der Motoren zu groß ist, kann an einer beliebigen Stelle eine neue Einspeisung der Trennrelais
erfolgen, um eine Verteilung der Motorströme auf mehrere Stromkreise zu erhalten.
Trennrelais des Types R1-A-E-230 (Aufputz) und R1-H-E-230 (Hutschiene) sind kompatibel und können beliebig
mit den R1-UNI-230 (Unterputz) Geräten gemischt werden. Des weiteren sind die Geräte R2-U/A/H-E-230,
R1-U/A/H-2E-230 voll kompatibel und können an beliebiger Stelle im Objekt eingebaut werden.
Größere komplexere Anlagen mit Zentralbedienung, Gruppenbedienung und Einzelbedienung lassen sich mit
Hilfe des G1-U/A/H-230 einfach und schnell aufbauen.
Über die Steuereingänge Auf bzw. Ab fließt nur der Strom für die Relaisspulen und nicht
der Motorstrom. Die Belastung der Zentralbedienung ist somit minimal.
Technische Daten
Spannungsversorgung: 230V, AC, 50Hz, Absicherung Leitungsschutzschalter max. 10A Charakteristik A oder B
Ausgänge: Anschluß für einen Rolladen- oder Jalousiemotor (8A AC1, 4 A cos phi 0,6)
Anschlüsse: Schraubklemme 0,5 bis 2,5qmm eindrähtig, 0,5-1,5qmm feindrähtig mit Aderendhülse
Elektrische Sicherheit: Verschmutzungsgrad (IEC 60664-1): 2, Schutzart: abhängig von der Einbaudose
Überspannung (nach IEC 60664-1):3, CE Kennzeichnung: Niederspannungsrichtlinie
Achtung
Das Gerät darf nur von einer Elektrofachkraft angeschlossen werden.
Das Gerät darf nicht geöffnet werden.
Beim Anschluss ist darauf zu achten, dass das Trennrelais allpolig freigeschaltet ist.
Werden unterschiedliche Phasen zugelassen, ist dafür zu sorgen, dass im Fehlerfall oder bei Arbeiten
an der Anlage allpolig freigeschaltet wird.
Die geltenden Sicherheits- und Unfallverhütungsvorschriften sind zu beachten.
