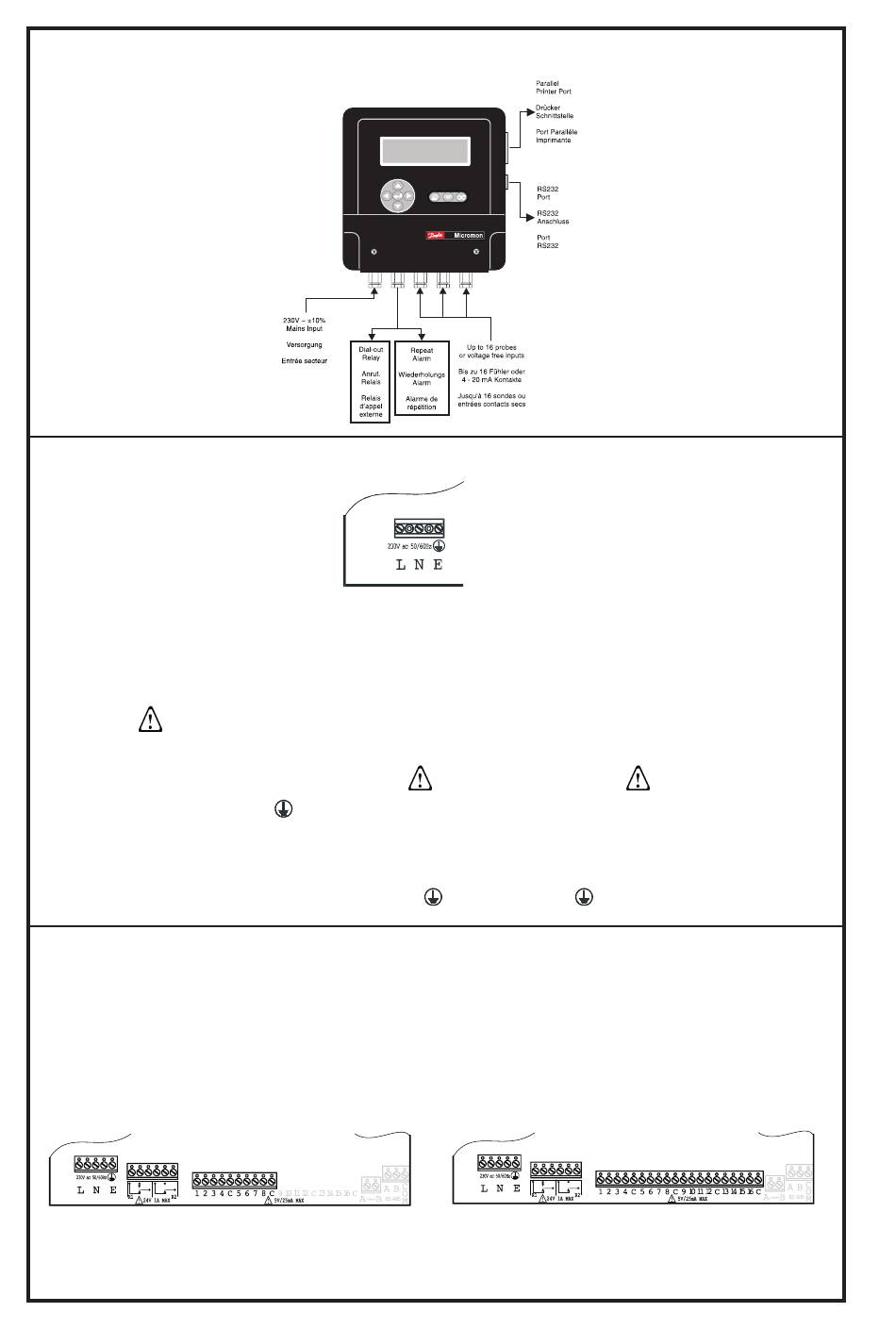

Principle
Supply
To meet EN60730 standards this unit must have
a mains supply using a 2-pole isolating switch,
marked as the 'EQUIPMENT DISCONNECTING
DEVICE'. The mains supply should also be fused
at 2amp and be connected using 3-core 0.75 mm
cable to IEC 60227 or IEC 60245, suitably fixed
and protected.
WARNING:
Please check that MAINS VOLTAGE is fed into
the Mains input only, not into the low voltage
terminals (probes, relays, etc.), as this will
damage the unit. Micromon unit must be earthed
by connecting a protective conductor to the
earth terminal.
Internal Connection
Terminals
All terminals will accept a maximum of 1 x 1.5
mm 2 flexible or standard conductors or
equivalent number of small conductor cables.
080Z8164
2 Instructions RI.8G.A2.83 © Danfoss 4-2002
System Übersicht
Stromversorgung
Um die EN60730 zu erfüllen, muß dieses Gerät
über einen 2-poligen Entkopplungsschalter mit
Netzspannung versorgt sein. Dieser Schalter ist
als 'EQUIPMENT DISCONNECTING DEVICE'
2
(Vorrichtung zur Leitungsunterbrechung)
gekennzeichnet. Die Netzspannungsversorgung
sollte außerdem mit 2 Amp. gesichert und über
eine 3-adrige 0,75 mm 2
entsprechend angeschlossen und gesichert an
IEC 60227 oder IEC 60245 angeschlossen sein.
WARNUNG:
Bitte achten Sie darauf, daß die Einspeisung von
NETZSPANNUNG nur über den Eingang für
Netzspannung erfogt, nicht über die
Niederspannungseingänge (Fühler, Relais, usw.),
da hierdurch das Gerät beschädigt werden würde.
Das Micromon-Gerät muß durch den Anschluss
eines Schutzleiters geerdet sein .
Anschlu ßklemmen
Für alle Klemmen sind maximal 1 x 1,5 mm
flexible oder feste Adern verwendbar.
Principes
Alimentation
Pour répondre aux spécifications EN60730, cette
unité doit être alimentée côté secteur par
l'intermédiaire d'un sectionneur à 2 pôles portant
la mention « DISPOSITIF DE DÉCONNEXION DE
L'ÉQUIPEMENT . L'alimentation secteur doit
être équipée d'un fusible (ou micro-disjoncteur)
de 2 A et doit être raccordée à l'aide d'un câble
Anschlussleitung à 3 conducteurs d'une section de 3 x 0,75 mm
conforme aux normes CEI 60227 ou CEI 60245
et fixé et protégé de façon correcte.
Veuillez vérifier que la TENSION DU SECTEUR
alimente l'entrée secteur uniquement, et non pas
les terminaux basse tension (sondes, relais,
etc.) car cela endommagerait l'unité. Le Micromon
doit être mis à la terre en raccordant un
conducteur de protection à la borne de terre
.
Bornes de raccordement
internes
2 Toutes les bornes acceptent des conducteurs
souples ou rigides d'une section de 1,5 mm
(ou l'équivalent en plusieurs câbles de section
inférieure).
080Z8165
AVERTISSEMENT :
2
max
Micromon
2
