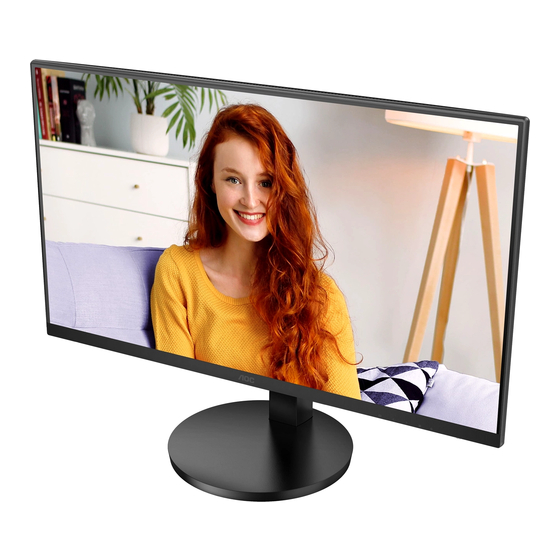

- Seite 1 LCD-Monitor Bedienungsanleitung U27B3AF ® www.aoc.com ©2024 AOC. All Rights Reserved.
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 Monitor anschließen ..............................9 Wall Mounting................................10 Adaptive-Sync-Function ............................ -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Ziehen Sie den Netzstecker während eines Gewitters oder bei längerer Nichtbenutzung des Gerätes. Dies schützt den Monitor vor Schäden durch Spannungsspitzen. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem weichen, mit Wasser angefeuchteten Tuch. Verwenden Sie bei der Reinigung ein weiches Baumwoll- oder Mikrofasertuch. Das Tuch sollte angefeuchtet und fast trocken sein. Achten Sie darauf, dass keine Flüssigkeiten in das Gehäuse gelangen. Bitte ziehen Sie das Netzkabel, bevor Sie das Produkt reinigen. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;... -
Seite 8: Einrichtung
Einrichtung Lieferumfang Monitor Warranty card Stand Base Quick Start Guide DP Cable Screwdriver Screws Power Cable HDMI Cable Nicht alle Signalkabel werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Ständer Und Basis Montieren
Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Einrichtung: Entfernen: Spezifikation für Basisschraube: M6*13mm (effektives Gewinde 5.5mm) -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: 110mm HINWEIS:... -
Seite 11: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: 3 4 5 1. HDMI-1 2. HDMI-2 3. DP 4. Kopfhörer 5. Stromversorgung PC-Verbindung 1. Schließen Sie das Netzkabel sicher an der Rückseite des Monitors an. 2. Schalten Sie den Computer aus, trennen Sie das Netzkabel. 3. -
Seite 12: Wall Mounting
L=10+X Dk=8.0 H=2.0 Hinweis: VESA Befestigungsschraublöcher sind nicht für alle Modelle verfügbar, bitte wenden Sie sich an den Händler oder die offizielle Abteilung von AOC. Wenden Sie sich für die Wandmontage immer an den Hersteller. 0° 90° -5° *Displaydesign kann von Abbildung abweichen. - Seite 13 Warnung: 1.Zur Vermweidung möglicher Bildschirmschäden, bspw. dass sich der Bildschirm ablöst, darf der Monitor um nicht mehr als -5 Grad nach unten geneigt werden. 2.Drücken Sie bei Anpassung des Monitorwinkels nicht gegen den Bildschirm. Greifen Sie nur an der Blende.
-
Seite 14: Adaptive-Sync-Function
Adaptive-Sync-Function 1. Die Adaptive-Sync-Funktion funktioniert mit HDMI/DP 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www. AMD.com Grafikkarten • Radeon™ RX Vega Serie • Radeon™ RX 500 Serie • Radeon™ RX 400 Serie •... -
Seite 15: Hdr
Ist mit Eingangssignale im HDR10-Format kompatibel. Das Display könnte die HDR-Funktion automatisch aktivieren, falls Player und Inhalt kompatibel sind. Informationen zur Kompatibilität Ihres Gerätes und Ihrer Inhalte erhalten Sie vom Gerätehersteller und Inhaltsanbieter. Bitte wählen Sie bei der HDR-Funktion „Aus“, wenn Sie keine automatische Aktivierung der Funktion wünschen. Hinweis: 1. -
Seite 16: Anpassung
Anpassung Schnelltasten Quelle / Auto / Verlassen Clear Vision/< Lautstärke/> Menü / Enter Stromversorgung Menü / Enter Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen. Stromversorgung Drücken Sie zum Ein-/Ausschalten des Monitors die Ein-/Austaste. Lautstärke Wenn kein OSD angezeigt wird, drücken Sie zum Aktivieren des Lautstärkereglers die Lautstärketaste; passen Sie die Lautstärke mit <... - Seite 17 Clear Vision 1.Wenn kein Bildschirmmenü angezeigt wird, aktivieren Sie mit der „<“-Taste Clear Vision. 2.Wählen Sie mit „<“ oder „>“ zwischen Weak (Schwach), Medium (Mittel), Strong (Stark) und Off (Aus). Die Standardeinstellung ist immer „Off“ (Aus). 3.Halten Sie die „<“-Taste zum Aktivieren der Clear Vision-Demo 5 Sekunden gedrückt und die Meldung „Clear Vision- Demo: on“...
-
Seite 18: Bildschirmmenüeinstellungen
Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. Luminance Color Setup Picture Boost OSD Setup Game Setting Exit Extra Contrast Gamma Gamma 1 Brightness Off Eco mode Standard HDR Mode Off 1). Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2). Mit der „Links“... -
Seite 19: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Luminance Color Setup Picture Boost OSD Setup Game Setting Exit Extra Contrast Gamma Gamma 1 Brightness Off Eco mode Standard HDR Mode Off Contrast 0-100 Kontrast vom Digital-Register (Kontrast) Brightness 0-100 Helligkeitsregelung (Helligkeit) Standard Standardmodus Text Textmodus Internet Internetmodus Game (Spiel) Spielmodus... -
Seite 20: Color Setup (Farbeinstellungen)
Color Setup (Farbeinstellungen) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance DCB Mode Off Color Temp. Warm Green Color Gamut Panel native DCB Demo Off Blue LowBlue Mode Off Warme Farbtemperatur vom EEPROM Warm abrufen Normale Farbtemperatur vom EEPROM Normal abrufen Color Temp. -
Seite 21: Picture Boost (Bildverstärkung)
Picture Boost (Bildverstärkung) Picture Boost OSD Setup Extra Exit Luminance Game Setting Color Setup Bright Frame off Brightness H. Position Frame Size Contrast V. Position Bright Frame Ein oder Aus Hellen Rahmen de-/aktivieren (Heller Rahmen) Frame Size 14-100 Rahmengröße anpassen (Rahmengröße) Brightness 0-100... -
Seite 22: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) Extra Exit Luminance OSD Setup Game Setting Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder Off DP Capability 1.2/1.4 Language (Sprache) Sprache des Bildschirmmenüs wählen Timeout (OSD- 5-120 Zeitüberschreitung des Bildschirmmenüs anpassen Auszeit) Falls die DP-Videoinhalte DP1.2/1.4 unterstützen, DP Capability... -
Seite 23: Game Setting (Spieleinstellung)
Game Setting (Spieleinstellung) Extra Exit Luminance Picture Boost OSD Setup Game Setting Color Setup Game Color Game Mode Off Frame Counter Shadow Control Overdrive Off Dial Point Off Low Input Lag Adaptive-Sync off (Aus) Keine Optimierung per SmartImage Zum Spielen von Ego-Shooter (FPS). Verstärkt FPS (Ego-Shooter) Details in dunklen Szenen. -
Seite 24: Extra
Extra Game Setting Extra Exit Luminance Picture Boost OSD Setup Color Setup Input Select Auto DDC/CI Resolution : 3840(H)X2160(V) H. Frequency : 67KHz Off Timer Reset Image Ratio Wide V. Frequency : 60Hz Input Select Eingangssignalquelle wählen (Eingangswahl) Off timer 0 –... -
Seite 25: Exit (Beenden)
Exit (Beenden) Picture Boost OSD Setup Luminance Color Setup Game Setting Extra Exit Exit Bildschirmmenü verlassen (Beenden) -
Seite 26: Led-Anzeige
LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Orange... -
Seite 27: Problemlösung
Führen Sie die automatische Anpassung durch. Bitte beachten Sie die Richtlinien- und Serviceinformationen in der CD-Anleitung oder unter www.aoc.com (zur Suche nach dem von Ihnen erworbenen Modell in Richtlinien und Service Ihrem Land und zur Suche nach Richtlinien- und Serviceinformationen auf der... -
Seite 28: Technische Daten
Technische Daten Allgemeine Angaben Modellname U27B3AF Antriebssystem TFT-Farb-LCD Sichtbare Bildgröße 68,5 cm (Diagonale) Bildschirm Pixelabstand 0,1554mm (H) × 0,1554mm (V) Separate Synchronisierung H/V TTL Anzeigefarben 1,07B Horizontale Abtastfrequenz 30k-140KHz Horizontale Abtastbreite 596,736mm (Maximum) Vertikale Abtastfrequenz 40-60Hz Vertikale Abtastbreite (Maximum) 335,664mm Optimale Auflösung... -
Seite 29: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung(+/-1Hz) Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz 48.077 72.188 800x600@75Hz 46.875 1024x768@60Hz 48.363 60.004 1024x768@70Hz 56.476 70.069 1024x768@75Hz 60.023 75.029 1280x1024@60Hz 63.981 60.02 SXGA... -
Seite 30: Pinbelegung
Pinbelegung Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel Pin-Nr. -
Seite 31: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
