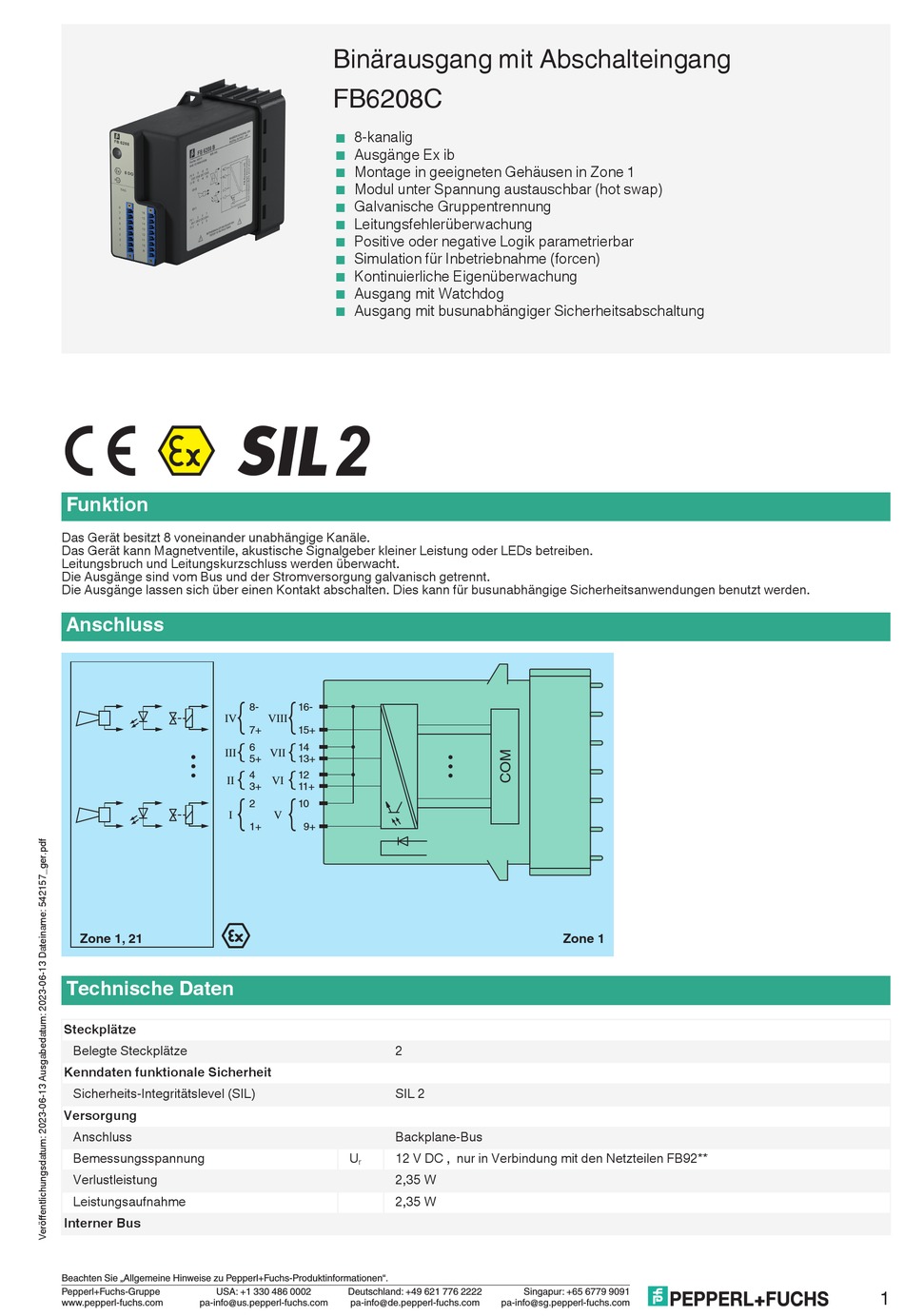

Pepperl+Fuchs FB6208C Kurzanleitung

Funktion
Das Gerät besitzt 8 voneinander unabhängige Kanäle.
Das Gerät kann Magnetventile, akustische Signalgeber kleiner Leistung oder LEDs betreiben.
Leitungsbruch und Leitungskurzschluss werden überwacht.
Die Ausgänge sind vom Bus und der Stromversorgung galvanisch getrennt.
Die Ausgänge lassen sich über einen Kontakt abschalten. Dies kann für busunabhängige Sicherheitsanwendungen benutzt werden.
Anschluss
IV
III
II
I
Zone 1, 21
Technische Daten
Steckplätze
Belegte Steckplätze
Kenndaten funktionale Sicherheit
Sicherheits-Integritätslevel (SIL)
Versorgung
Anschluss
Bemessungsspannung
Verlustleistung
Leistungsaufnahme
Interner Bus
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0002
www.pepperl-fuchs.com pa-info@us.pepperl-fuchs.com
Binärausgang mit Abschalteingang
FB6208C
< 8-kanalig
< Ausgänge Ex ib
<
Montage in geeigneten Gehäusen in Zone 1
<
Modul unter Spannung austauschbar (hot swap)
<
Galvanische Gruppentrennung
< Leitungsfehlerüberwachung
< Positive oder negative Logik parametrierbar
< Simulation für Inbetriebnahme (forcen)
<
Kontinuierliche Eigenüberwachung
<
Ausgang mit Watchdog
<
Ausgang mit busunabhängiger Sicherheitsabschaltung
8- 16-
VIII
7+ 15+
6 14
VII
5+ 13+
4 12
VI
3+ 11+
2 10
V
1+ 9+
2
SIL 2
Backplane-Bus
U 12 V DC , nur in Verbindung mit den Netzteilen FB92**
r
2,35 W
2,35 W
Deutschland: +49 621 776 2222
pa-info@de.pepperl-fuchs.com
Zone 1
Singapur: +65 6779 9091
pa-info@sg.pepperl-fuchs.com
1
