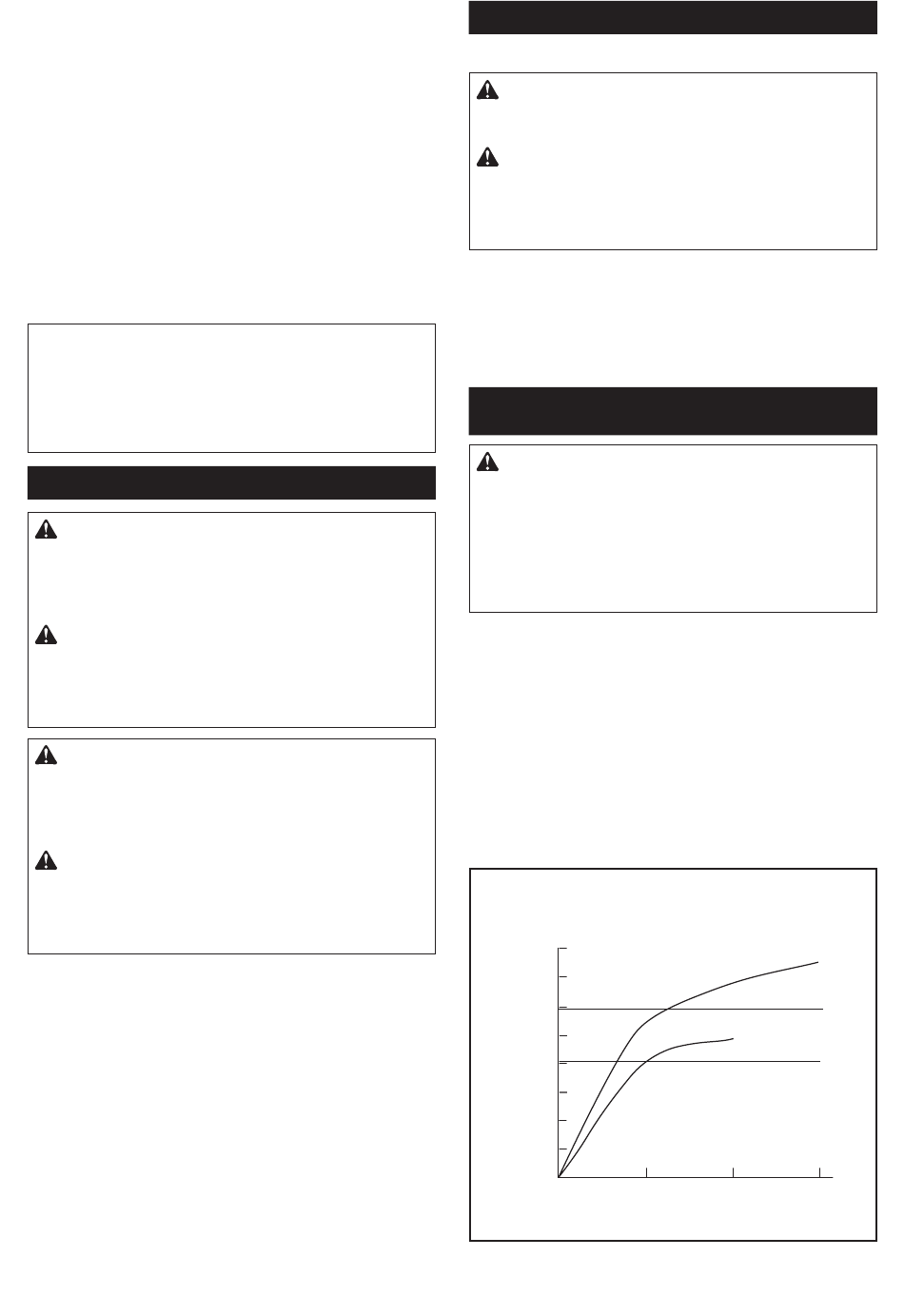

Narzędzie z kołkiem zatrzaskowym
W przypadku narzędzia z dobrze
dopasowanym kołkiem zatrzaskowym
Dotyczy tylko modelu TW003G
Aby założyć nasadkę udarową, należy wyrównać otwór
po stronie nasadki z kołkiem zatrzaskowym na zabie-
raku kwadratowym i wcisnąć nasadkę na zabierak,
aż nasadka zablokuje się na swoim miejscu. W razie
potrzeby delikatnie stuknąć nasadkę udarową.
Aby zdjąć nasadkę udarową, należy wcisnąć kołek
zatrzaskowy przez otwór w nasadce, a następnie
wyciągnąć nasadkę z kwadratowego zabieraka.
► Rys.12: 1. Nasadka udarowa 2. Otwór 3. Zabierak
kwadratowy 4. Kołek zatrzaskowy
WSKAZÓWKA: Zbyt dobrze dopasowany kołek
zatrzaskowy może uniemożliwiać wyjęcie nasadki
udarowej.
W takim przypadku należy wcisnąć dobrze dopa-
sowany kołek do końca, a następnie wyciągnąć
nasadkę udarową z kwadratowego zabieraka.
Zamontowanie zaczepu
OSTRZEŻENIE:
mocujących należy używać tylko zgodnie z ich
przeznaczeniem, np. wieszać narzędzie na pasku
na narzędzia pomiędzy zadaniami lub przerwami
w pracy.
OSTRZEŻENIE:
ność, aby nie doszło do przeciążenia zaczepu,
ponieważ zbyt duża siła lub nierównomierne
rozmieszczenie może spowodować uszkodzenia
narzędzia, prowadzące do obrażeń ciała.
PRZESTROGA: Podczas instalacji zaczepu
należy go zawsze mocno zamocować śrubą. Jeśli
to wymaganie nie zostanie spełnione, zaczep może
się odłączyć od narzędzia i spowodować obrażenia
ciała.
PRZESTROGA: Przed zwolnieniem chwytu
narzędzia należy upewnić się, czy zostało zawie-
szone w sposób pewny. Nieodpowiednie lub
nierównomierne zawieszenie może doprowadzić do
upadku i obrażeń.
Zaczep służy do wygodnego, tymczasowego zawie-
szania narzędzia. Można go zamontować z jednej lub
z drugiej strony narzędzia. Aby zamontować zaczep,
należy wsunąć go w rowek w obudowie narzędzia
znajdujący się z obu stron, a następnie przykręcić go
dwoma wkrętami. Aby wymontować zaczep, należy
odkręcić wkręty i wyjąć zaczep.
► Rys.13: 1. Rowek 2. Zaczep 3. Wkręt
Części do wieszania/części
Należy zachować ostroż-
Pierścień
W zależności od kraju
PRZESTROGA: Przed użyciem pierścienia
należy upewnić się, że uchwyt i pierścień są
dobrze przymocowane i nie są uszkodzone.
PRZESTROGA: Części do wieszania/części
mocujących należy używać tylko zgodnie z ich
przeznaczeniem. Użycie niezgodne z przeznacze-
niem może doprowadzić do wypadku lub uszkodzeń
ciała.
Pierścień jest przydatny do zawieszenia narzędzia na
podnośniku. Najpierw przełożyć linę przez pierścień.
Następnie podwiesić narzędzie na podnośniku.
► Rys.14: 1. Uchwyt 2. Pierścień 3. Wkręty
OBSŁUGA
PRZESTROGA: Akumulator należy wsunąć
do oporu, aż wskoczy na swoje miejsce. Jeśli jest
widoczny czerwony wskaźnik w górnej części przy-
cisku, akumulator nie został całkowicie zatrzaśnięty.
Należy go wsunąć do oporu, aż czerwony wskaźnik
przestanie być widoczny. W przeciwnym razie może
on przypadkowo wypaść z narzędzia, powodując
obrażenia operatora lub osób postronnych.
Trzymać mocno narzędzie i umieścić nasadkę udarową
na śrubie lub nakrętce. Włączyć narzędzie i dokręcać
przez odpowiedni czas.
Odpowiedni moment dokręcenia zależy od rodzaju i
rozmiaru śruby, materiału elementu, do którego wkręca
się śrubę itp. Zależność momentu dokręcenia i czasu
dokręcania pokazano na rysunkach.
► Rys.15
Model TW001G/TW002G
Prawidłowy moment dokręcania dla śruby o dużej
wytrzymałości w trybie maksymalnej siły udaru (4)
N•m
(kgf•cm)
1600
(16315)
1400
(14276)
1200
(12236)
1000
(10197)
800
2
(8157)
600
(6118)
400
(4078)
200
(2039)
0
1. Czas dokręcania (s) 2. Moment dokręcenia
20 POLSKI
M27
M24
1 2
1
M27
M24
3
