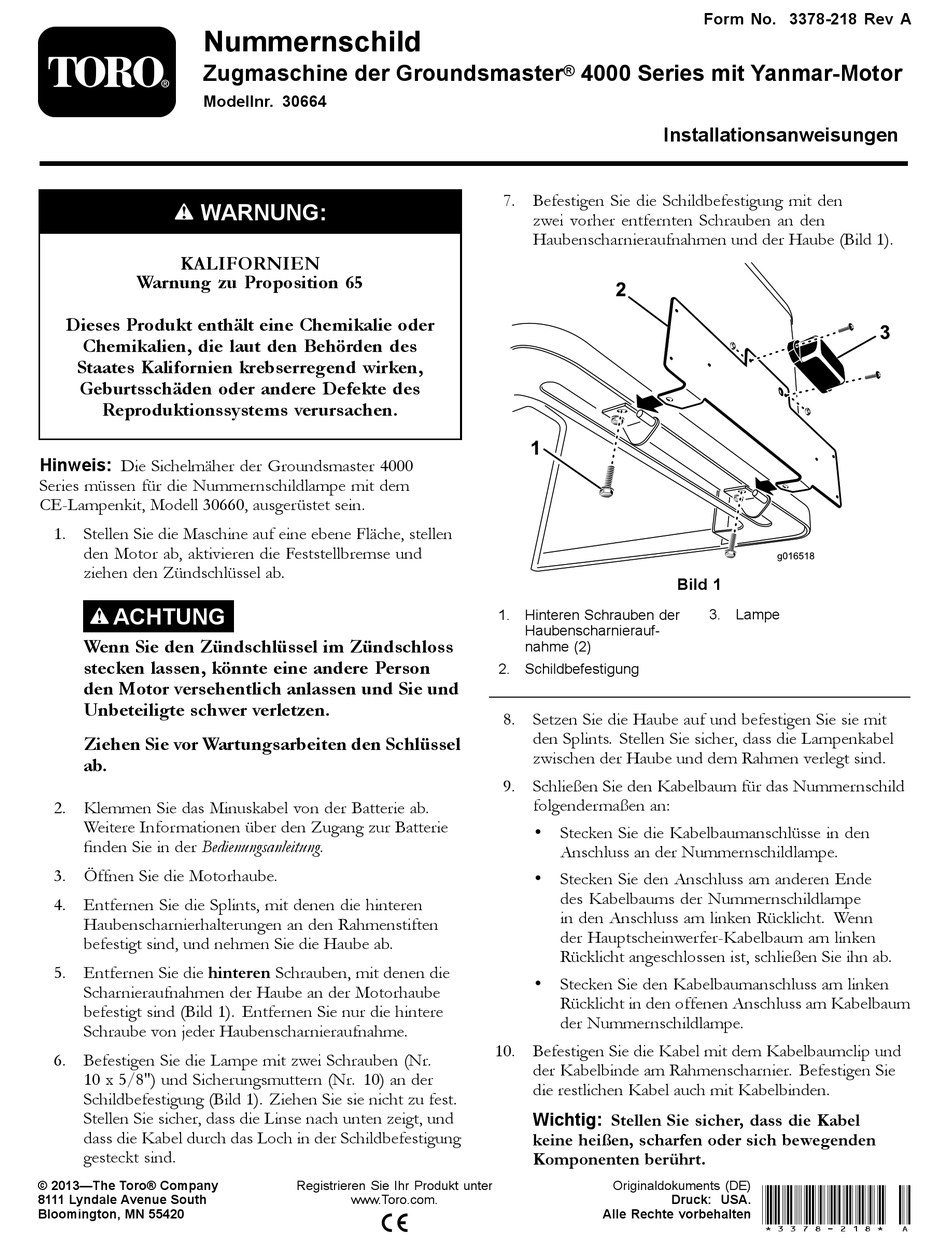

Toro 30664 Installationsanweisungen

Nummernschild
Zugmaschine der Groundsmaster
Modellnr. 30664
WARNUNG:
KALIFORNIEN
Warnung zu Proposition 65
Dieses Produkt enthält eine Chemikalie oder
Chemikalien, die laut den Behörden des
Staates Kalifornien krebserregend wirken,
Geburtsschäden oder andere Defekte des
Reproduktionssystems verursachen.
Hinweis: Die Sichelmäher der Groundsmaster 4000
Series müssen für die Nummernschildlampe mit dem
CE-Lampenkit, Modell 30660, ausgerüstet sein.
1. Stellen Sie die Maschine auf eine ebene Fläche, stellen
den Motor ab, aktivieren die Feststellbremse und
ziehen den Zündschlüssel ab.
ACHTUNG
Wenn Sie den Zündschlüssel im Zündschloss
stecken lassen, könnte eine andere Person
den Motor versehentlich anlassen und Sie und
Unbeteiligte schwer verletzen.
Ziehen Sie vor Wartungsarbeiten den Schlüssel
ab.
2. Klemmen Sie das Minuskabel von der Batterie ab.
Weitere Informationen über den Zugang zur Batterie
finden Sie in der Bedienungsanleitung.
3. Öffnen Sie die Motorhaube.
4. Entfernen Sie die Splints, mit denen die hinteren
Haubenscharnierhalterungen an den Rahmenstiften
befestigt sind, und nehmen Sie die Haube ab.
5. Entfernen Sie die hinteren Schrauben, mit denen die
Scharnieraufnahmen der Haube an der Motorhaube
befestigt sind (Bild 1). Entfernen Sie nur die hintere
Schraube von jeder Haubenscharnieraufnahme.
6. Befestigen Sie die Lampe mit zwei Schrauben (Nr.
10 x 5/8") und Sicherungsmuttern (Nr. 10) an der
Schildbefestigung (Bild 1). Ziehen Sie sie nicht zu fest.
Stellen Sie sicher, dass die Linse nach unten zeigt, und
dass die Kabel durch das Loch in der Schildbefestigung
gesteckt sind.
© 2013—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Registrieren Sie Ihr Produkt unter
www.Toro.com.
® 4000 Series mit Yanmar-Motor
Installationsanweisungen
7. Befestigen Sie die Schildbefestigung mit den
zwei vorher entfernten Schrauben an den
Haubenscharnieraufnahmen und der Haube (Bild 1).
1. Hinteren Schrauben der
Haubenscharnierauf-
nahme (2)
2. Schildbefestigung
8. Setzen Sie die Haube auf und befestigen Sie sie mit
den Splints. Stellen Sie sicher, dass die Lampenkabel
zwischen der Haube und dem Rahmen verlegt sind.
9. Schließen Sie den Kabelbaum für das Nummernschild
folgendermaßen an:
•
Stecken Sie die Kabelbaumanschlüsse in den
Anschluss an der Nummernschildlampe.
•
Stecken Sie den Anschluss am anderen Ende
des Kabelbaums der Nummernschildlampe
in den Anschluss am linken Rücklicht. Wenn
der Hauptscheinwerfer-Kabelbaum am linken
Rücklicht angeschlossen ist, schließen Sie ihn ab.
•
Stecken Sie den Kabelbaumanschluss am linken
Rücklicht in den offenen Anschluss am Kabelbaum
der Nummernschildlampe.
10. Befestigen Sie die Kabel mit dem Kabelbaumclip und
der Kabelbinde am Rahmenscharnier. Befestigen Sie
die restlichen Kabel auch mit Kabelbinden.
Wichtig: Stellen Sie sicher, dass die Kabel
keine heißen, scharfen oder sich bewegenden
Komponenten berührt.
Originaldokuments (DE)
Alle Rechte vorbehalten *3378-218* A
Druck: USA.
Form No. 3378-218 Rev A
Bild 1
3. Lampe
